TONGYU TDJ-709015DEI-65Fv03 — панельная антенна БС, 790–960 МГц, X-пол. ±45°, 65°, 15 дБи, RCU, наклон 0–14°.
Однодиапазонная секторная антенна низкого диапазона 790–960 МГц с двойной поляризацией ±45° (2 порта).
Усиление 14,7 / 15,0 / 15,2 дБи (790–862 / 824–894 / 880–960 МГц), горизонтальная ширина ДН около 65°.
Электрический наклон 0–14°; в актуальной версии v03 — встроенный сменный блок RCU TRCU-TM10P1V01 (AISG 2.0), вместо него можно использовать ручной блок управления.
| Диапазон частот | 790–960 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление (середина наклона) | 14,7 / 15,0 / 15,2 дБи (790–862 / 824–894 / 880–960 МГц) |
| Ширина ДН H / V | 63–67° / 14,2–15,7° |
| Электрический наклон | 0–14° |
| Отношение вперёд/назад | > 24–25 дБ |
| КСВН | ≤ 1,5 |
| Макс. мощность на вход | 400 Вт |
| RCU | TRCU-TM10P1V01 (встроенный, сменный), AISG 2.0 |

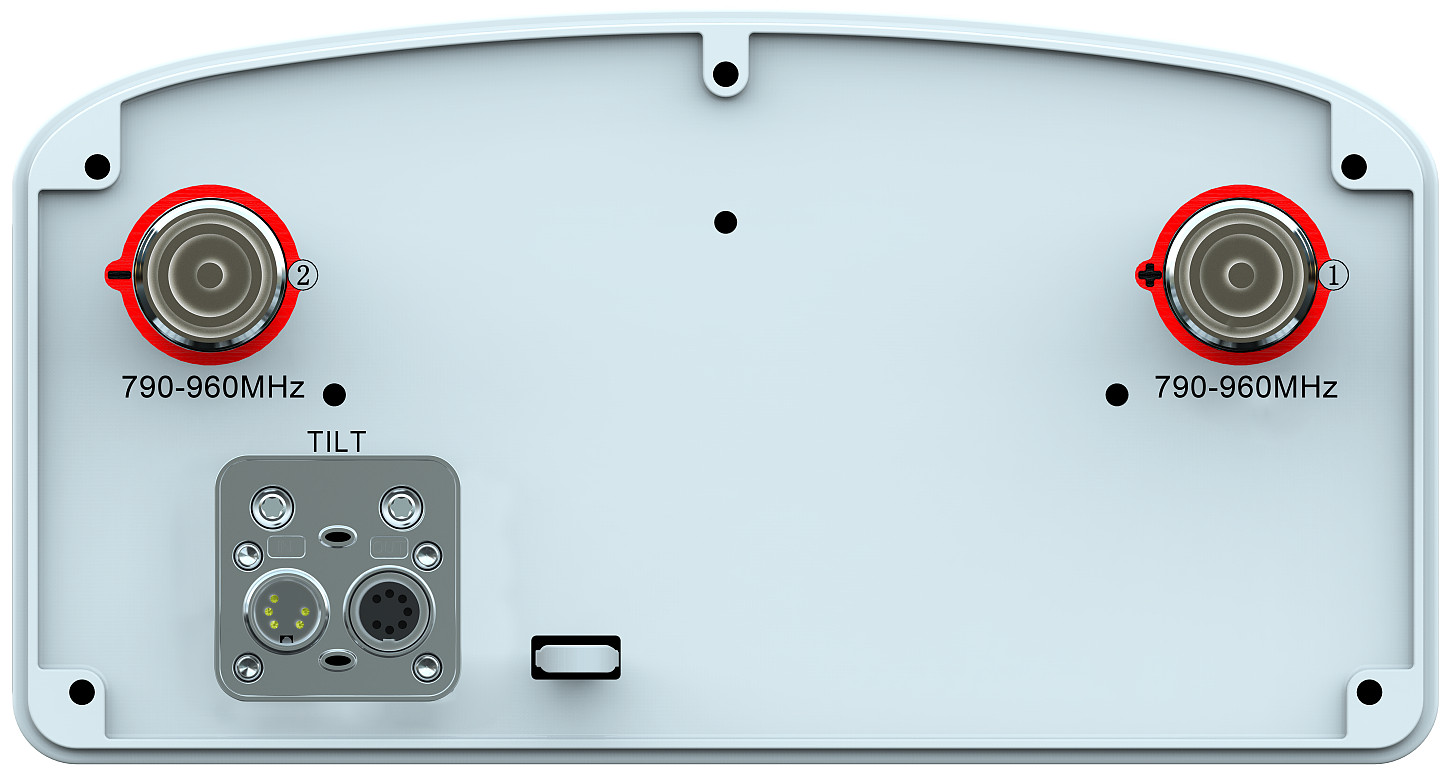

| Разъёмы | 2 × 4.3-10 (гнездо), снизу |
| Габариты (В × Ш × Г) | 1380 × 270 × 140 мм |
| Масса | 12,9 кг (крепёж 5,5 кг) |
| TDJ | направленная одно-/двухдиапазонная антенна |
|---|---|
| 7090 | диапазон 790–960 МГц |
| 15 | усиление ~15 дБи |
| D | поляризация ±45° |
| EI | встраиваемый сменный RCU |
| 65 | ширина ДН по горизонтали 65° |
| F | обтекатель из стеклопластика |
Актуальная версия — TDJ-709015DEI-65Fv03 (встроенный сменный RCU, разъёмы 4.3-10). Ранняя версия без суффикса (~2018) — с ручным или опциональным RCU; варианты с внешним RCU — TDJ-709015DEH-65F (каталог 2017).
Модели TONGYU той же группы с отдельной карточкой. Текущая выделена.
| Модель | Диапазон частот | Поляризация | Электрический наклон |
|---|---|---|---|
| TONGYU TDJ-172718DEI-65FT2v01 | 1710–2690 МГц | ±45° | 2–12° |
| TONGYU TDJ-182009D-65FT0 | 1710–2170 МГц | ±45° | 0° (фиксированный) |
| TONGYU TDJ-182018DEI-65Fv01 | 1710–2170 МГц | ±45° | 0–10° |
| TONGYU TDJ-709015DEI-65Fv03 — эта модель | 790–960 МГц | ±45° | 0–14° |
| TONGYU TDJ-709018DEI-65Fv03 | 790–960 МГц | ±45° | 0–8° |
| TONGYU TDQ-172715DEI-65FT2v01 | 2 × 1710–2690 МГц | ±45° | 2–14° |
| TONGYU TDQ-172718DEI-65FT2v01 | 2 × 1710–2690 МГц | ±45° | 2–12° |
Другие модели и исполнения линейки, в том числе под заказ, — на странице Антенны базовых станций TONGYU: панельные, многодиапазонные, с RCU.
Поставка оборудования TONGYU. Пришлите обозначение или задачу — диапазон, усиление, тип RCU, диаметр и класс антенны РРЛ — подберём модель и ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по данным производителя Tongyu Communication (Китай). Исполнение и версию уточняйте при заказе.
Поставляем TONGYU TDJ-709015DEI-65Fv03 Панельная антенна БС, 790–960 МГц, X-пол. ±45° под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
