Панельная секторная антенна базовых станций с излучающими системами 2×690–960 МГц, 3×1695–2690 МГц и 3×1695–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0.
Коротко: KADAMM APX16-0727-1866IR — 2×690–960 / 1695–2690 / 1695–2690 МГц, 16 портов, длина 2750 мм, масса 45 кг, усиление 17,1 / 17,8 / 17,4 дБи. От ближайшей модели KADAMM K808702701 отличается так: другой набор диапазонов: 2×690–960 / 3×1695–2690 / 3×1695–2690 МГц против 698–862 / 880–960 / 1427–2690 / 3×1710–2690 / 2×1710–2690 МГц; легче на 9,1 кг (45 против 54,1 кг).

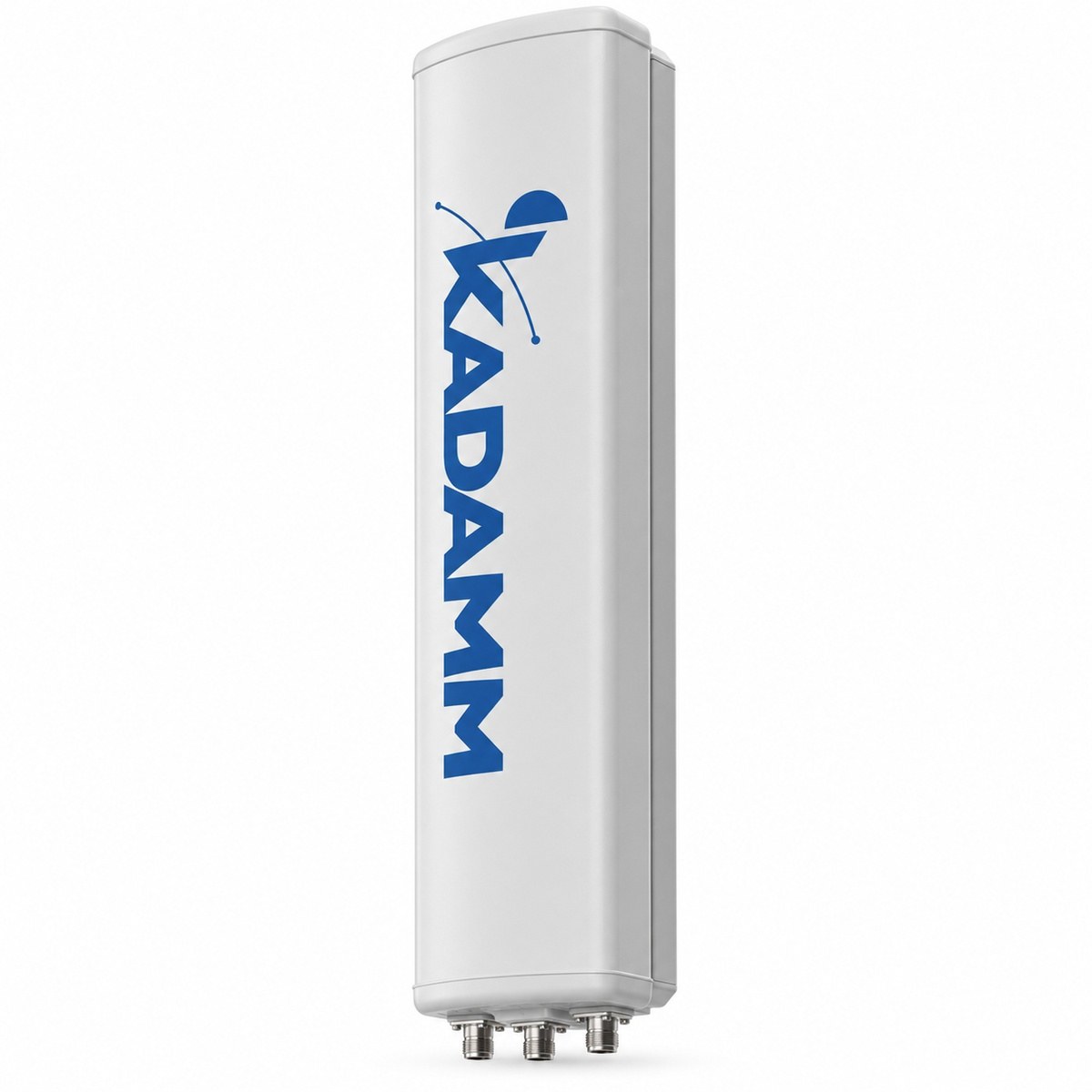

Антенна КАДАММ APX16-0727-1866IR — восьмидиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с излучающими системами 2×690–960 МГц, 3×1695–2690 МГц и 3×1695–2690 МГц, кросс-поляризацией ±45° и 16 портами.
Коэффициент усиления 16,2–17,1 / 17,1–17,8 / 16,6–17,4 дБи по поддиапазонам при высоте полотна 2750 мм, ширина луча в вертикальной плоскости 7,1–8,5 / 4,8–7,1 / 4,8–7,1°. Электрический наклон 2–12° задаётся дистанционно блоком RET по протоколу AISG 2.0; Интермодуляция IM3 не выше −153 дБн, КСВН не более 1,5.

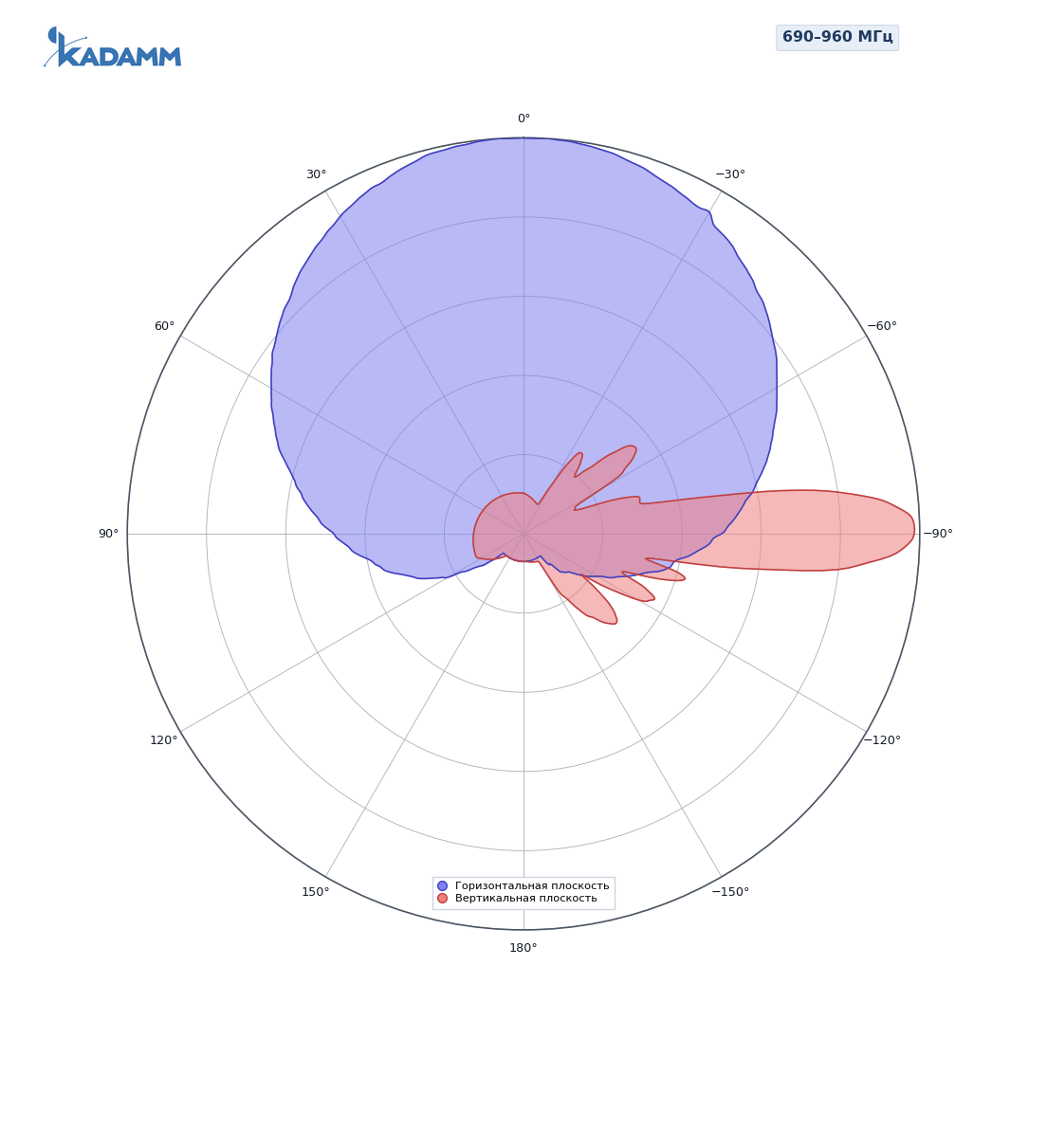

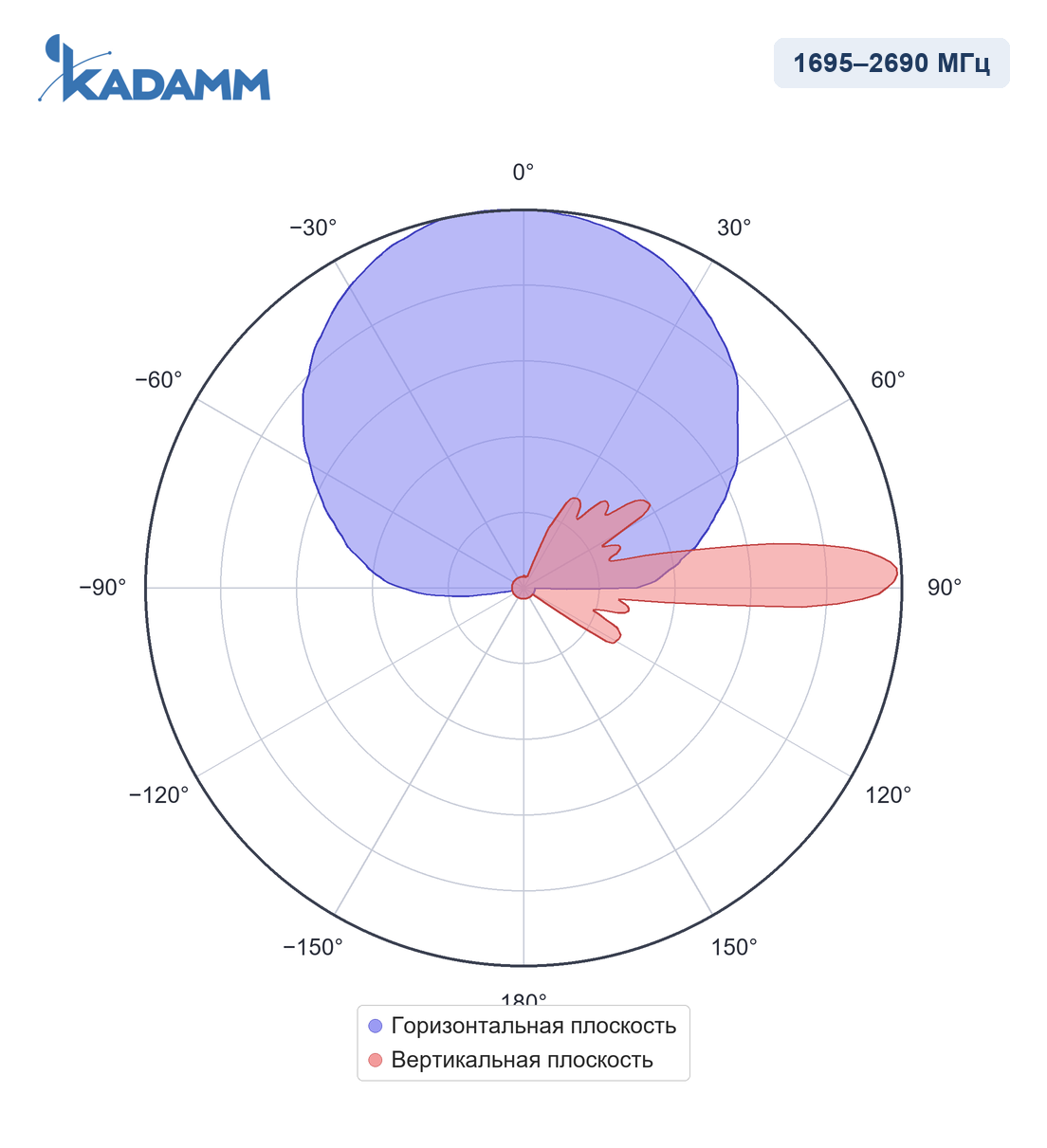

Диаграммы направленности KADAMM APX16-0727-1866IR в полосах 1695–2690 МГц, 690–960 МГц — нормированные, в полярных координатах.
Массив R1/R2: 2×690–960 МГц
| Параметр | 690–824 МГц | 806–896 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление во всём диапазоне наклонов, дБи | 16,1 ± 0,9 | 16,4 ± 0,9 | 17,0 ± 0,6 |
| Коэффициент усиления, дБи | 16,2 | 16,5 | 17,1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 6,5° | 62 ± 5,5° | 61 ± 5,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,5 ± 0,7° | 7,7 ± 0,7° | 7,1 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >22 | >24 | >25 |
| Поляризационная развязка (кроссполяризационная), дБ | >17 | >17 | >18 |
| Подавление первого бокового лепестка, дБ | >15 | >15 | >16 |
| Электрический наклон | 2–12° | ||
Массив Y1/Y3/Y5: 3×1695–2690 МГц
| Параметр | 1695–1880 МГц | 1850–1990 МГц | 1920–2170 МГц | 2300–2400 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление во всём диапазоне наклонов, дБи | 16,9 ± 0,5 | 17,1 ± 0,5 | 17,2 ± 0,8 | 17,5 ± 0,9 | 17,7 ± 1,0 |
| Коэффициент усиления, дБи | 17,1 | 17,2 | 17,2 | 17,5 | 17,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 63 ± 8,5° | 62 ± 6,5° | 60 ± 8,0° | 56 ± 7,0° | 56 ± 6,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,1 ± 0,8° | 6,4 ± 0,6° | 6,1 ± 0,7° | 5,3 ± 0,5° | 4,8 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >25 | >25 | >25 | >26 | >26 |
| Поляризационная развязка (кроссполяризационная), дБ | >16 | >16 | >17 | >17 | >17 |
| Подавление первого бокового лепестка, дБ | >16 | >16 | >16 | >14 | >14 |
| Электрический наклон | 2–12° | ||||
Массив Y2/Y4/Y6: 3×1695–2690 МГц
| Параметр | 1695–1880 МГц | 1850–1990 МГц | 1920–2170 МГц | 2300–2400 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление во всём диапазоне наклонов, дБи | 16,5 ± 0,8 | 16,9 ± 0,7 | 16,8 ± 0,8 | 17,1 ± 0,9 | 17,3 ± 1,0 |
| Коэффициент усиления, дБи | 16,6 | 16,9 | 16,9 | 17,3 | 17,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 63 ± 8,5° | 64 ± 6,5° | 61 ± 8,0° | 57 ± 7,0° | 56 ± 6,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,1 ± 0,8° | 6,4 ± 0,6° | 6,1 ± 0,7° | 5,3 ± 0,5° | 4,8 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >25 | >25 | >25 | >26 | >26 |
| Поляризационная развязка (кроссполяризационная), дБ | >16 | >16 | >17 | >17 | >17 |
| Подавление первого бокового лепестка, дБ | >16 | >16 | >16 | >14 | >14 |
| Электрический наклон | 2–12° | ||||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | ≤1,5 |
| Развязка между входами разных систем, дБ | ≥26 |
| Развязка между входами, дБ | ≥26 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
| Протокол RET | встроенный RET (AISG2.0/3GPP) |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | 16 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 2750 × 467 × 167 мм |
| Размеры упаковки | 2930 × 542 × 277 мм |
| Масса антенны | 45 кг |
| Масса монтажного комплекта | 9 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1185 / 525 / 1325 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø125 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX16-0727-1866IR работает в полосах 690–960 / 1695–2690 МГц: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Многодиапазонные секторы базовых станций (LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600): 8 радиомодуля на одной панели, консолидация антенн нескольких технологий и операторов на площадках с ограничениями по ветровой нагрузке и месту на опоре. Ширина луча 63° подходит для секторных площадок.
Антенна КАДАММ APX16-0727-1866IR, монтажный комплект на трубу Ø50–Ø125 мм.

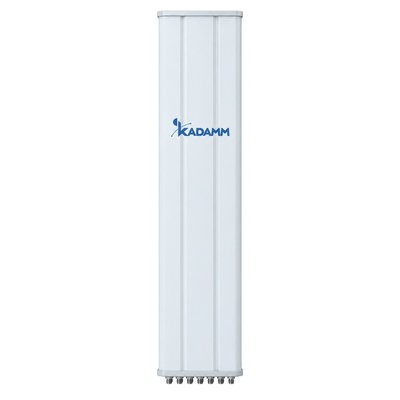

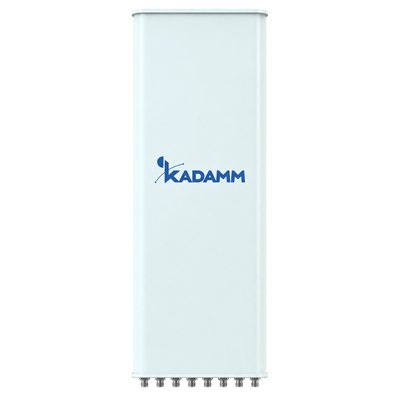

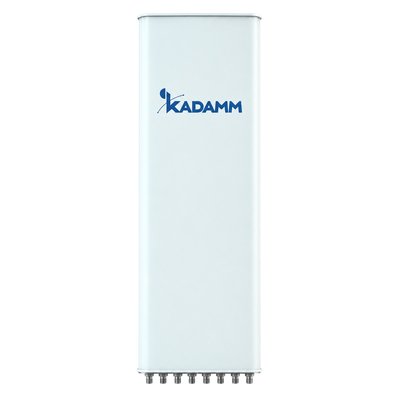

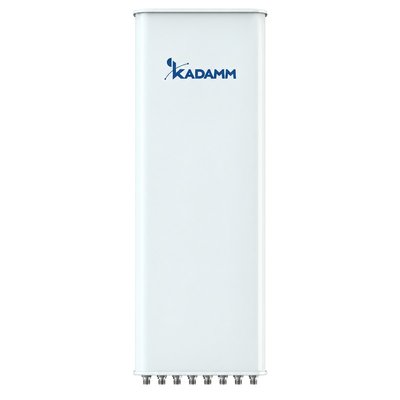

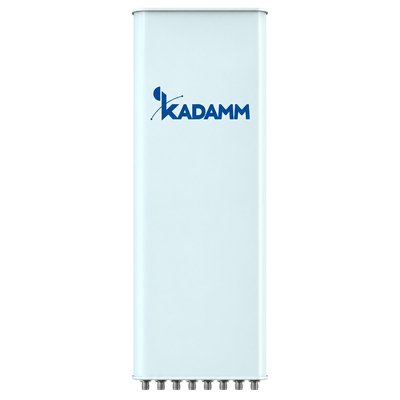

| Параметр | APX16-0727-1866IR | K808702717 | K808702716 | K808702705 | K808702704 | K808702703 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×690–960 / 6×1695–2690 МГц | 2×698–960 / 6×1710–2690 МГц | 2×698–960 / 6×1710–2690 МГц | 617–698 / 824–894 / 6×1710–2690 МГц | 2×617–894 / 6×1710–2690 МГц | 2×694–960 / 2×1695–2180 / 2×2490–2690 / 2×1427–2690 МГц |
| Поляризация | 8×±45° | 8×±45° | 8×±45° | 8×±45° | 8×±45° | 8×±45° |
| Ширина ДН по уровню −3 дБ | 63° | 65°/65°/65° | 65°/65°/65° | 65°/65°/65° | 65°/65° | 65°/65°/65°/65° |
| Коэффициент усиления | 17,8 дБи | 17,7 дБи | 16 дБи | 17,7 дБи | 17,7 дБи | 17,4 дБи |
| Электрический наклон | 2–12°, RET | 2–10° / 2–11° / 2–12°, RET | 2–12°, RET | 2–10° / 2–12°, RET | 2–12°, RET | 2–12°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX16-0727-1866IR — 690–960 / 1695–2690 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX16-0727-1866IR — 16 × розетка 4.3-10 (IEC 61169-54); поляризация — 8×±45°.
У KADAMM APX16-0727-1866IR крепление на трубу Ø50–Ø125 мм, размеры 2750 × 467 × 167 мм, масса 45 кг, выдерживает ветер до 200 км/ч.
Электрический наклон KADAMM APX16-0727-1866IR — 2–12° — задаётся блоком RET по AISG.
Артикул для заказа — KADAMM APX16-0727-1866IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX16-0727-1866IR могут уточняться без уведомления.
Поставляем KADAMM APX16-0727-1866IR — секторная антенна базовой станции 690–960/1695–2690 МГц, 17,8 дБи, 16 портов под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
