KADAMM K806702717 — секторная антенна 698–2690 МГц, 6 систем излучателей, 17,8 дБи, 12 портов, RET

Коротко: KADAMM K806702717 — 2×698–960 / 2×1710–2690 / 2×1710–2690 МГц, 12 портов, длина 2680 мм, масса 38,9 кг, усиление 17 / 17,8 / 17,6 дБи. От ближайшей модели KADAMM K806602618 отличается так: другой набор диапазонов: 2×698–960 / 2×1710–2690 / 2×1710–2690 МГц против 2×694–960 / 2×1710–2690 / 2×1427–2690 МГц; легче на 7,1 кг (38,9 против 46 кг).

Основные параметры KADAMM K806702717: полоса 2×698–960 / 4×1710–2690 МГц, коэффициент усиления 17,8 дБи.

KADAMM K806702717 — панель для сектора базовой станции сотовой сети, полосы 2×698–960 / 4×1710–2690 МГц. Главное в цифрах: 6 систем излучателей; 12 входов; горизонтальный луч 65°/65°/65°; усиление до 17,8 дБи; наклон луча 2–10° с дистанционным управлением.

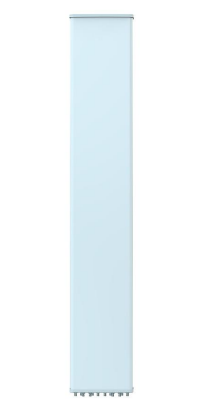

По конструкции это вертикальные столбцы излучателей над металлическим экраном-рефлектором, закрытые общим кожухом из стеклопластика. Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Вертикальный луч задаёт высота столбца: больше излучателей — уже луч и выше усиление; у панели высотой 2680 мм луч по вертикали 8,9 ± 0,5°. Столбцы диапазонов независимы: у всех 6 систем отдельные входы, и они могут обслуживать разные радиомодули и даже разных операторов.

В каждом излучателе два диполя, развёрнутые на +45° и −45° соответственно. Благодаря кроссполяризационной развязке более 15–17 дБ две ортогональные поляризации почти независимы, и одна система работает как два тракта: в схеме 2T2R (MIMO 2×2) либо на поляризационно-разнесённый приём, где отдельная вторая антенна уже не требуется. Отсюда и число входов: 12 — это 6 систем по две поляризации. Системы разных диапазонов развязаны на 25 (R1//R2) ≥25 (остальные) дБ, так что соседние радиомодули друг другу не мешают.

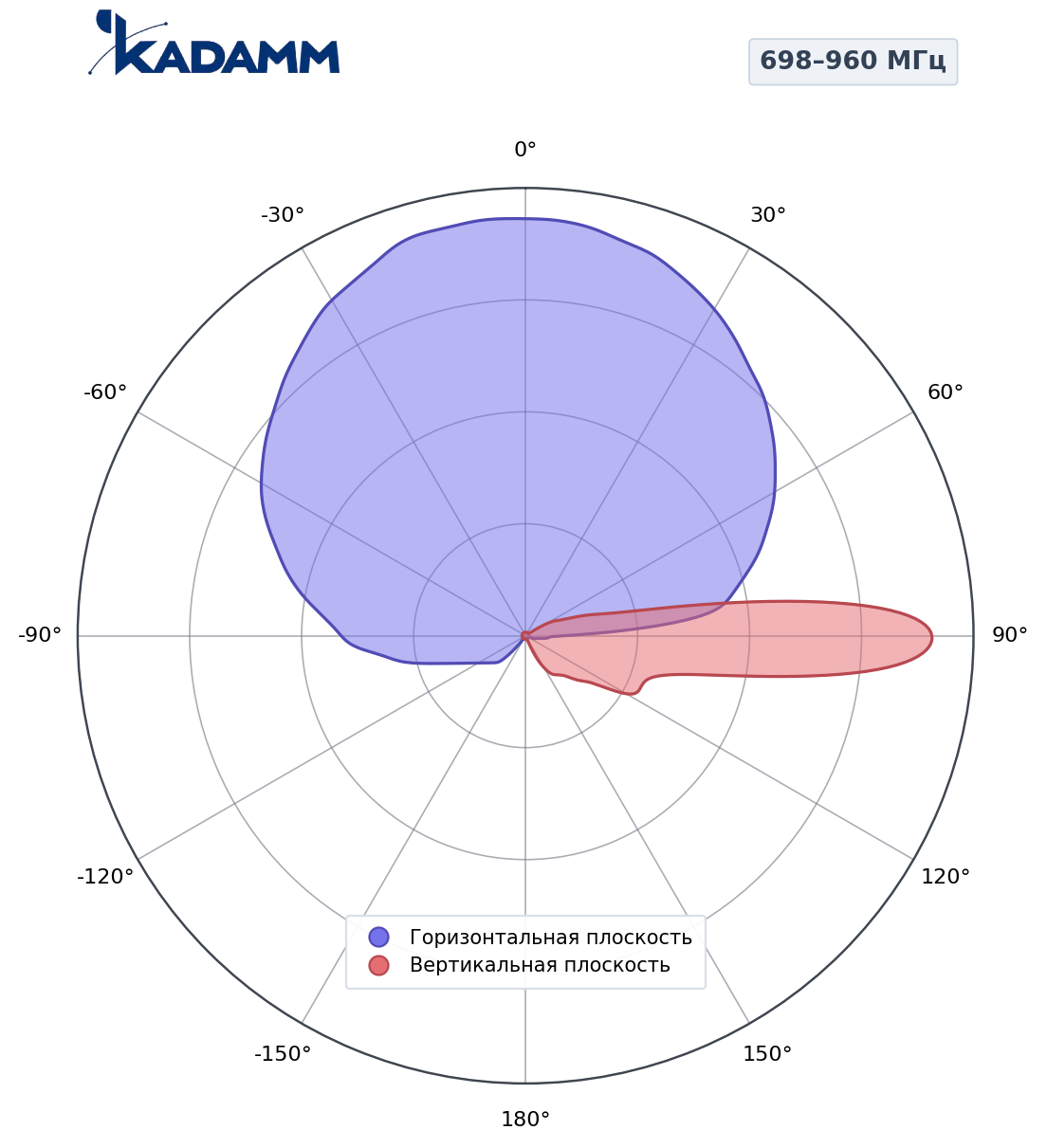

Диаграмма направленности: горизонтальный луч 65°/65°/65° рассчитан на трёхсекторную схему по 120°, края соседних панелей перекрываются, и абонент переходит из сектора в сектор без провала; отношение вперёд/назад — более 24–26 дБ, то есть назад излучается примерно в 251 раз меньше мощности, чем в главный лепесток; первый верхний боковой лепесток подавлен более чем на 16 дБ, что уменьшает перелёт сигнала в дальние соты.

Вертикальный луч всего 8,9 ± 0,5°, и зону обслуживания определяет наклон. Методика простая: к углу на край соты, равному арктангенсу отношения высоты подвеса к радиусу, добавляют половину ширины луча по вертикали. Для панели на мачте высотой 40 м и соты радиусом 2 км получается около 5,6°. Диапазон электрического наклона — 2–10°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0/3GPP. Кронштейн добавляет механический наклон 0–8°; его оставляют для грубой доводки, потому что при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.

Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 12 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция значима на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и повышают уровень шума. Перемычки и разъёмы того же класса — условие, при котором цифра антенны остаётся в силе для всей линии; поэтому и появились разъёмы 4.3-10: меньше 7/16 и с более стабильным контактом. Статический заряд с антенны уходит на опору: излучатели имеют заземление по постоянному току.

Механика: 2680 × 469 × 198 мм (высота, ширина, глубина), 38,9 кг плюс 8,8 кг крепежа, труба Ø50–Ø115 мм, от −50 до +65 °C, ветер до 216 км/ч. При 150 км/ч ветер даёт 930 / 305 / 805 Н (фронт / бок / тыл); фронтальные — около 95 кгс, их вместе с изгибающим моментом кронштейн и труба передают опоре.

Ставят такие панели на опоры, трубостойки и крыши макросайтов операторов. По частотам антенна покрывает сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800; в обозначениях 3GPP это B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41. Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.

С лучом 65°/65°/65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.

Панель с несколькими системами излучателей в одном корпусе удобна при модернизации сайта: она заменяет две–три старые, освобождает место на опоре и снижает ветровую нагрузку, а оборудование разных диапазонов или операторов подключают к своим входам.

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 2×698–960 / 4×1710–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. 12 входов; радиомодуль 2T2R подключают к паре входов ±45° одной системы.

Ширина луча. Ширина 65°/65°/65° выбирается по схеме секторизации сайта: 65° — для трёх секторов, 33° — для шести либо для вытянутой зоны, 90° — для широкого сектора малой соты.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (8,9 ± 0,5°) и сравните с наклоном панели — 2–10°.

Тракт. Мощность на вход — до 400 Вт. IM3 всей линии будет низкой, только если перемычки и разъёмы того же класса.

Опора. Труба Ø50–Ø115 мм и кронштейн должны держать 38,9 кг и ветер 930 / 305 / 805 Н.

Антенна KADAMM K806702717, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
