Панельная секторная антенна базовых станций с излучающими системами 2×617–894 МГц, 2×1695–2690 МГц и 2×1695–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 0–10° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Антенна КАДАММ K806802778 — шестидиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с излучающими системами 2×617–894 МГц, 2×1695–2690 МГц и 2×1695–2690 МГц, кросс-поляризацией ±45° и 12 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 800, LTE 850, GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B28, B20, B5, B3, B1, B40, B7, B38, B41), что позволяет подключить радиомодули с MIMO 2×2 в каждой системе, MIMO 4×4 при объединении парных систем.
Коэффициент усиления 15,2–16,3 / 16,9–17,5 / 16,7–17,3 дБи по поддиапазонам при высоте полотна 2680 мм, ширина луча в вертикальной плоскости 8,7–10,8 / 5,3–7,1 / 4,8–6,5°. Электрический наклон 0–10° задаётся дистанционно блоком RET по протоколу AISG 2.0 (блок входит в комплект); механический наклон 0–8°. Интермодуляция IM3 не выше −153 дБн, КСВН не более 1,5.

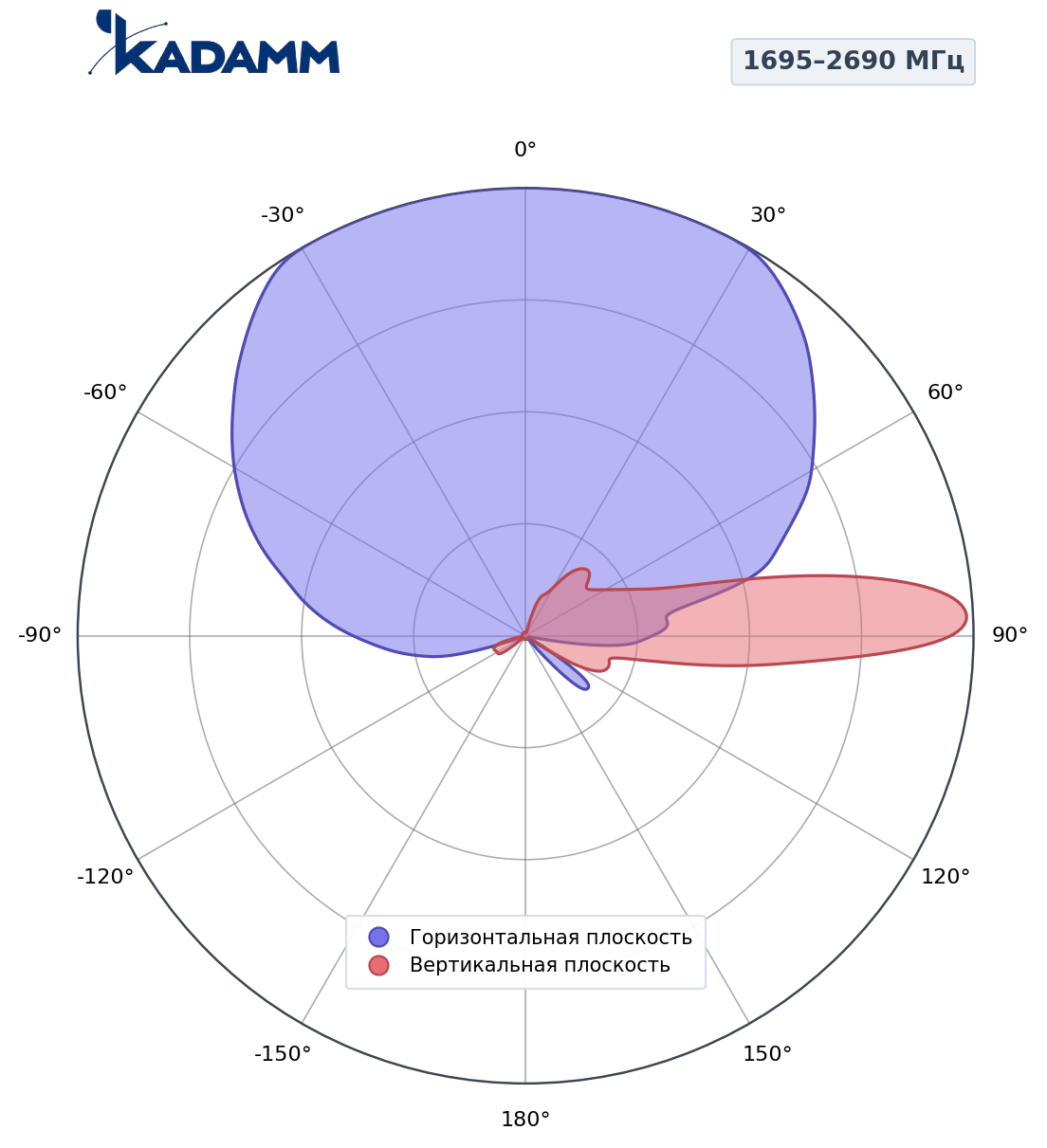

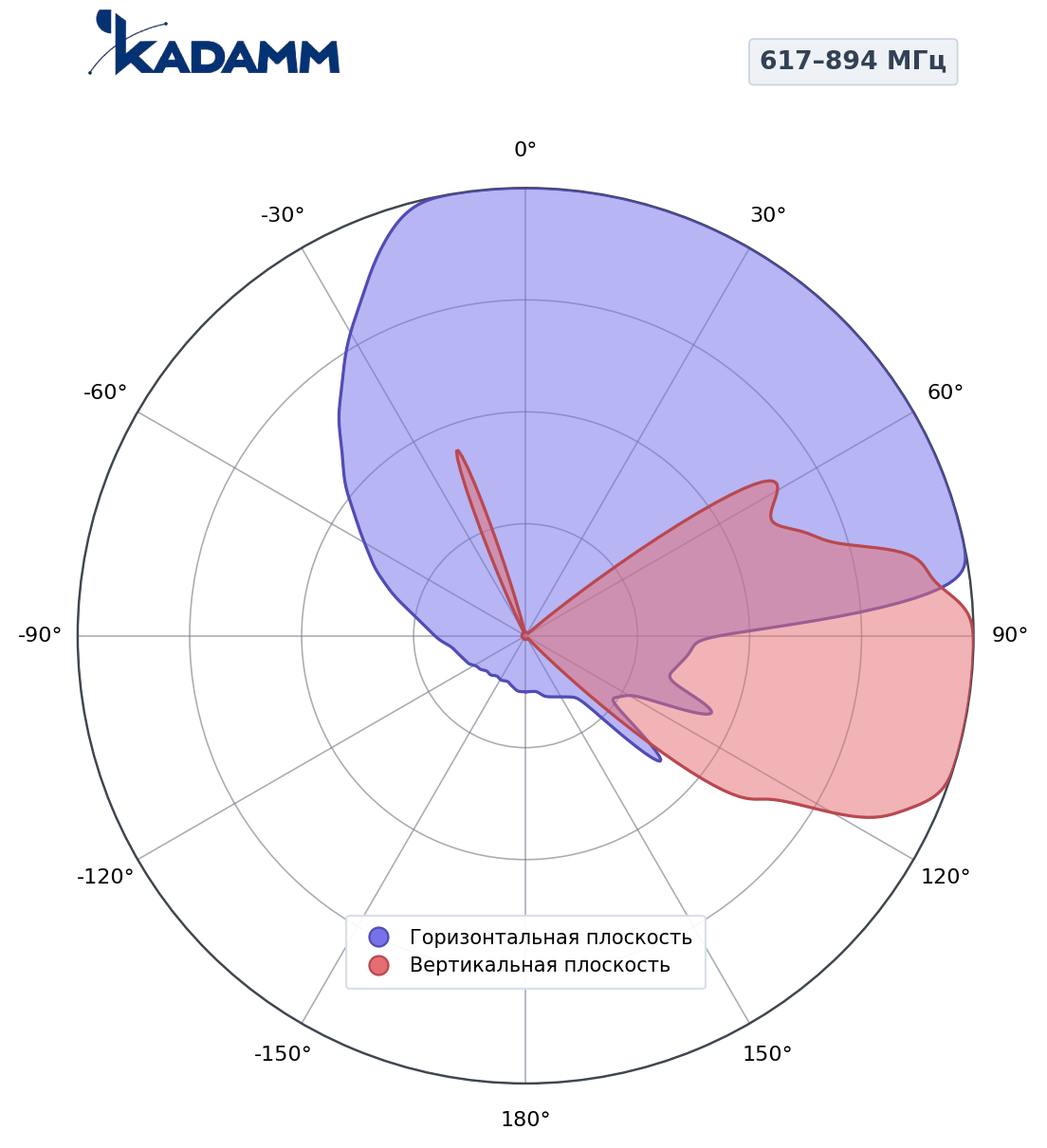

Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
Массив R1/R2: 2×617–894 МГц
| Параметр | 617–698 МГц | 698–806 МГц | 806–894 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Коэффициент усиления, дБи | 15,2 ± 0,5 | 15,7 ± 0,5 | 16,3 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 7° | 66 ± 5° | 61 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,8 ± 0,8° | 9,5 ± 0,5° | 8,7 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >22 | >25 | >25 |
| Поляризационная развязка (кроссполяризационная), дБ | >17 | >17 | >18 |
| Подавление первого бокового лепестка, дБ | >15 | >17 | >16 |
| Электрический наклон | 0–10° | ||
| КСВН | <1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн | ||
| Входное сопротивление (импеданс) | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Массив Y1/Y3: 2×1695–2690 МГц
| Параметр | 1695–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Коэффициент усиления, дБи | 16,9 ± 0,6 | 17,4 ± 0,6 | 17,5 ± 0,7 | 17,1 ± 0,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 7° | 62 ± 6° | 58 ± 6° | 61 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,1 ± 0,6° | 6,4 ± 0,6° | 5,6 ± 0,3° | 5,3 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >24 | >26 | >26 | >24 |
| Поляризационная развязка (кроссполяризационная), дБ | >16 | >17 | >17 | >16 |
| Подавление первого бокового лепестка, дБ | >17 | >17 | >17 | >16 |
| Электрический наклон | 0–10° | |||
| КСВН | <1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y2/Y4: 2×1695–2690 МГц
| Параметр | 1695–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Коэффициент усиления, дБи | 16,7 ± 0,6 | 17,3 ± 0,6 | 17,3 ± 0,6 | 17 ± 0,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 7° | 62 ± 6° | 58 ± 6° | 61 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5 ± 0,3° | 5,6 ± 0,4° | 5,2 ± 0,3° | 4,8 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >24 | >26 | >26 | >24 |
| Поляризационная развязка (кроссполяризационная), дБ | >16 | >17 | >17 | >16 |
| Подавление первого бокового лепестка, дБ | >17 | >17 | >16 | >16 |
| Электрический наклон | 0–10° | |||
| КСВН | <1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2680 × 499 × 178 мм |
| Размеры упаковки | 3150 × 620 × 300 мм |
| Масса антенны | 51,6 кг |
| Масса монтажного комплекта | 8,8 кг |
| Масса в упаковке | 69 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1579 / 421 / 1765 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Многодиапазонные секторы базовых станций (LTE 700 (APT), LTE 800, LTE 850, GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600): 6 радиомодуля на одной панели, консолидация антенн нескольких технологий и операторов на площадках с ограничениями по ветровой нагрузке и месту на опоре. Ширина луча 65°/65°/65° подходит для стандартных трёхсекторных площадок. Дистанционная регулировка наклона позволяет оптимизировать зону обслуживания без выезда на объект.
Антенна КАДАММ K806802778, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | K806802778 | K806802768 | K806802758 | K806901827 | K806702718 | K806702717 |
|---|---|---|---|---|---|---|

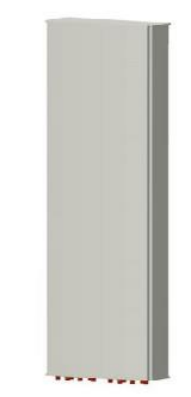

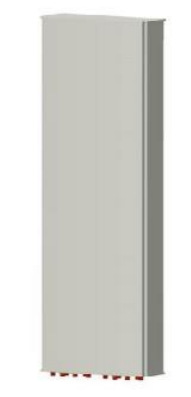

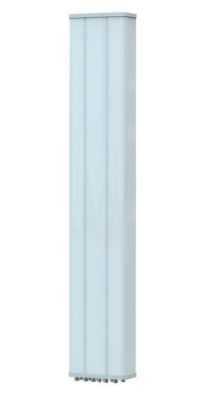

| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×617–894 / 4×1695–2690 МГц | 2×617–894 МГц 4×1695–2690 МГц | 2×617–894 МГц 4×1695–2690 МГц | 2×694–960 МГц 2×1710–2170 МГц 2×2490–2690 МГц | 698–960 МГц 5×1710–2690 МГц | 2×698–960 МГц 2×1710–2690 МГц 2×1710–2690 МГц |
| Поляризация | 6×±45° | 6×±45° | 6×±45° | 6×±45° | 6×±45° | 6×±45° |
| Ширина ДН по уровню −3 дБ | 65°/65°/65° | 65°/65° | 65°/65° | 65°/65°/65° | 65°/65° | 65°/65°/65° |
| Коэффициент усиления | 17,5 дБи | 15,5/18 дБи | 14,5/18 дБи | 15,9/17,2/17,6 дБи | 17/18 дБи | 17/17,8/17,6 дБи |
| Электрический наклон | 0–10°, RET | 2–14°, RET | 4–16°, RET | 2–12°, RET | 2–10°, RET | 2–10°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Электрический наклон (electrical downtilt) задаётся фазированием излучателей внутри полотна: диаграмма наклоняется целиком, без искажения формы в горизонтальной плоскости, а сама антенна остаётся вертикальной. Механический наклон — это физический поворот панели на кронштейне; он сужает зону обслуживания по оси сектора и расширяет по краям. На практике основную часть наклона выставляют электрически, механический используют как дополнение при сложном рельефе.
RET (Remote Electrical Tilt) — электропривод, который дистанционно меняет электрический наклон антенны. AISG (Antenna Interface Standards Group) — отраслевой стандарт интерфейса управления такими приводами: питание и команды передаются по кабелю AISG или по фидеру через инжектор (SRET). Протокол AISG 2.0 поддерживают радиомодули основных производителей, так что наклон меняется из системы управления сетью без выезда на объект.
65° — стандарт для трёхсекторной площадки: три антенны закрывают 360° с перекрытием на границах. Узкие лучи 33° применяют на шестисекторных площадках, для покрытия вытянутых объектов (трассы, железные дороги) и там, где нужно снизить помехи соседним секторам. Широкие лучи 85–90° ставят при двух секторах или на малых объектах.
Это две независимые излучающие системы, каждая с кросс-поляризацией ±45°, в одном общем диапазоне. На каждую систему приходится два порта (+45° и −45°), всего четыре. К ним подключают два радиомодуля, например LTE 1800 и LTE 2600, каждый в режиме MIMO 2×2, либо один модуль в режиме MIMO 4×4.
Пассивная интермодуляция возникает на контактах и соединениях при подаче двух несущих и создаёт помеху в приёмном тракте. Значение указывают для двух несущих по 43 дБм (20 Вт) по методике IEC 62037. Чем ниже уровень (например −150 дБн), тем чище приём и выше чувствительность сектора; для сетей LTE/5G это один из ключевых критериев выбора антенны.
Внутри антенны все излучатели гальванически соединены с корпусом и заземлены по постоянному току. При правильном заземлении мачты статика и наведённые импульсы уходят на землю, а не в приёмник. Отдельный грозоразрядник на фидере при этом всё равно рекомендуется.
Да. У каждой системы свой диапазон электрического наклона (0–10° и 0–10° и 0–10°), управление по AISG 2.0 раздельное.
Артикул для заказа: KADAMM K806802778. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM K806802778 — шестидиапазонная секторная антенна 2×617–894 / 4×1695–2690 МГц, 17,5 дБи, 12 портов, RET от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
