Панельная секторная антенна базовых станций с излучающими системами 2×690–960 МГц и 4×1710–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0.
Коротко: KADAMM APX12-0727-1865IR — 2×690–960 / 1710–2690 МГц, 12 портов, длина 1985 мм, масса 33,8 кг, усиление 16,4 / 18,4 дБи. От ближайшей модели KADAMM APX12-0727-1868IR отличается так: корпус длиннее на 500 мм (1985 против 1485 мм); тяжелее на 4,8 кг (33,8 против 29 кг).
Антенна КАДАММ APX12-0727-1865IR — шестидиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с излучающими системами 2×690–960 МГц и 4×1710–2690 МГц, кросс-поляризацией ±45° и 12 портами.
Коэффициент усиления 15,4–16,4 / 17,1–18,4 дБи по поддиапазонам при высоте полотна 1985 мм, ширина луча в вертикальной плоскости 8,9–11,1 / 5,1–7,3°. Электрический наклон 2–12° задаётся дистанционно блоком RET по протоколу AISG 2.0; Интермодуляция IM3 не выше −153 дБн, КСВН не более 1,5.

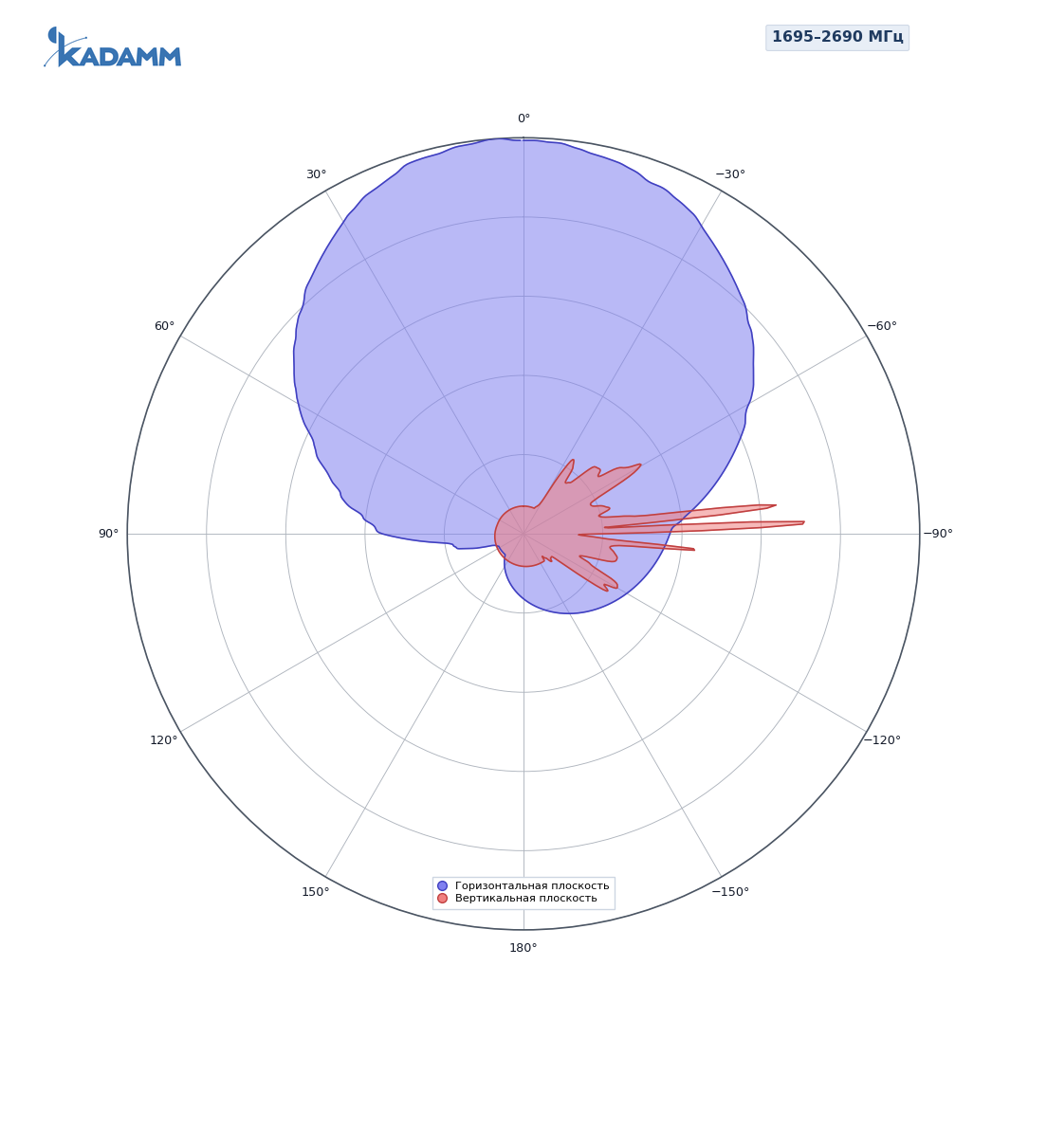

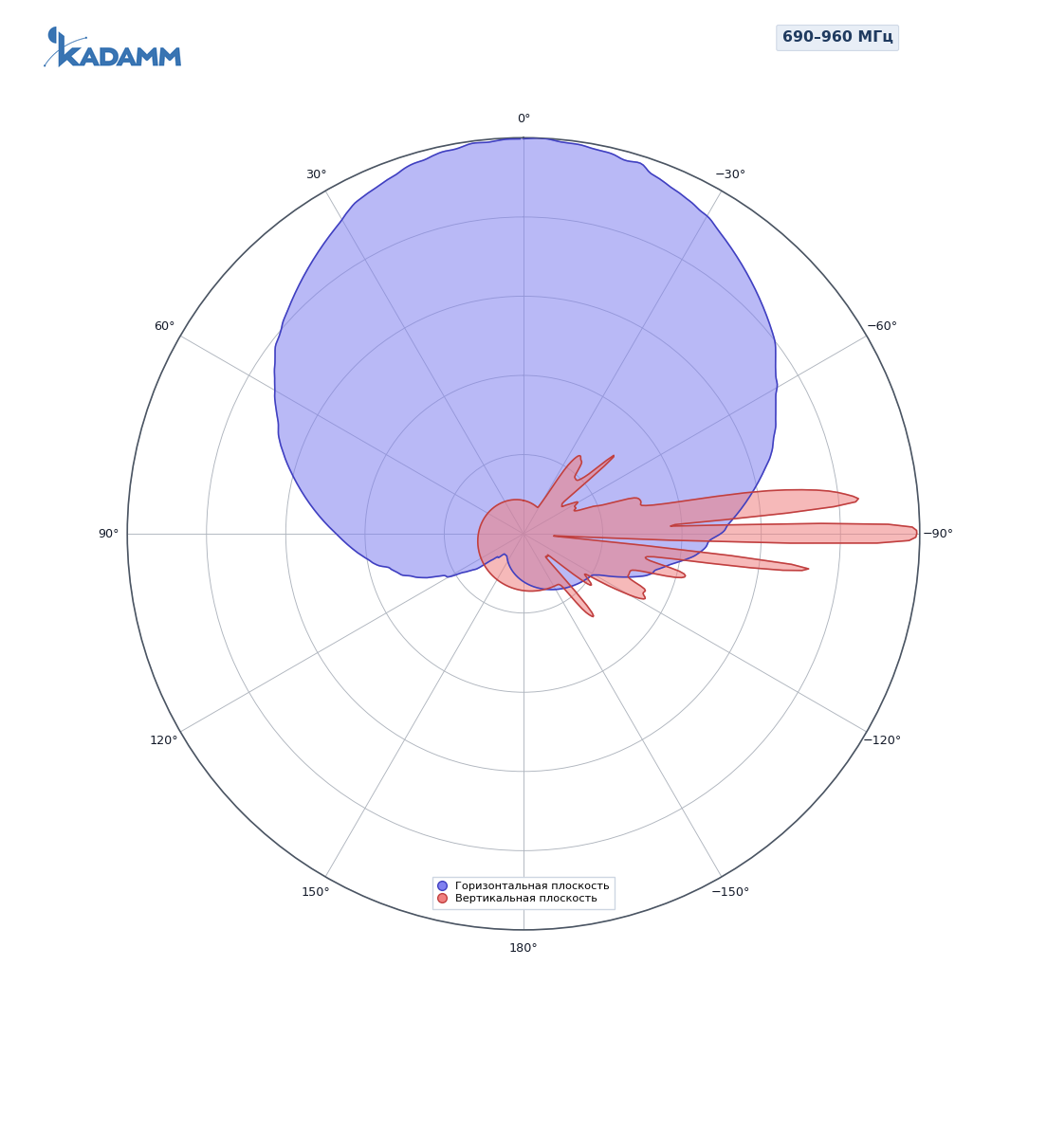

Диаграммы направленности KADAMM APX12-0727-1865IR в полосах 690–960 МГц, 1695–2690 МГц — нормированные, в полярных координатах.
Массив R1/R2: 2×690–960 МГц
| Параметр | 690–792 МГц | 792–880 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ± 45 | ||
| Усиление во всём диапазоне наклонов, дБи | 15,3 ± 0,9 | 15,8 ± 0,9 | 16,3 ± 0,9 |
| Коэффициент усиления, дБи | 15,4 | 15,9 | 16,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 62 ± 4° | 63 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,1 ± 0,9° | 10 ± 0,9° | 8,9 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >21 | >22 | >24 |
| Поляризационная развязка (кроссполяризационная), дБ | >20 | >21 | >21 |
| Подавление первого бокового лепестка, дБ | >15 | >15 | >16 |
| Электрический наклон | 2–12° | ||
Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц
| Параметр | 1710–1880 МГц | 1880–2170 МГц | 2300–2490 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Поляризация | ± 45 | |||
| Усиление во всём диапазоне наклонов, дБи | 16,9 ± 0,5 | 17,4 ± 0,5 | 17,7 ± 0,5 | 18,3 ± 0,5 |
| Коэффициент усиления, дБи | 17,1 | 17,5 | 17,9 | 18,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 6° | 65 ± 4° | 62 ± 6° | 57 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,3 ± 0,5° | 6,5 ± 0,5° | 5,5 ± 0,5° | 5,1 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >22 | >25 | >24 | >24 |
| Поляризационная развязка (кроссполяризационная), дБ | >18 | >21 | >21 | >21 |
| Подавление первого бокового лепестка, дБ | >14 | >14 | >14 | >13 |
| Электрический наклон | 2–12° | |||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | ≤1,5 |
| Развязка между входами разных систем, дБ | ≥25 |
| Развязка между входами, дБ | ≥25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт |
| Протокол RET | встроенный RET (AISG2.0/3GPP) |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | 1985 × 500 × 160 мм |
| Размеры упаковки | 2260 × 615 × 290 мм |
| Масса антенны | 33,8–35,3 кг |
| Масса монтажного комплекта | 33,8–35,3 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1480 / 364 / 1480 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+65 °C |
| Артикул | Разъём | Масса, кг |
|---|---|---|
| KADAMM APX12-0727-1865IR | 12×розетка 4.3-10 | 33,8 |
| KADAMM APX12-0727-1865IR-2 | 12 × розетка 4.3-10 | 35,3 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX12-0727-1865IR работает в полосах 690–960 / 1710–2690 МГц: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Многодиапазонные секторы базовых станций (LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600): 6 радиомодуля на одной панели, консолидация антенн нескольких технологий и операторов на площадках с ограничениями по ветровой нагрузке и месту на опоре. Ширина луча 63° подходит для секторных площадок.

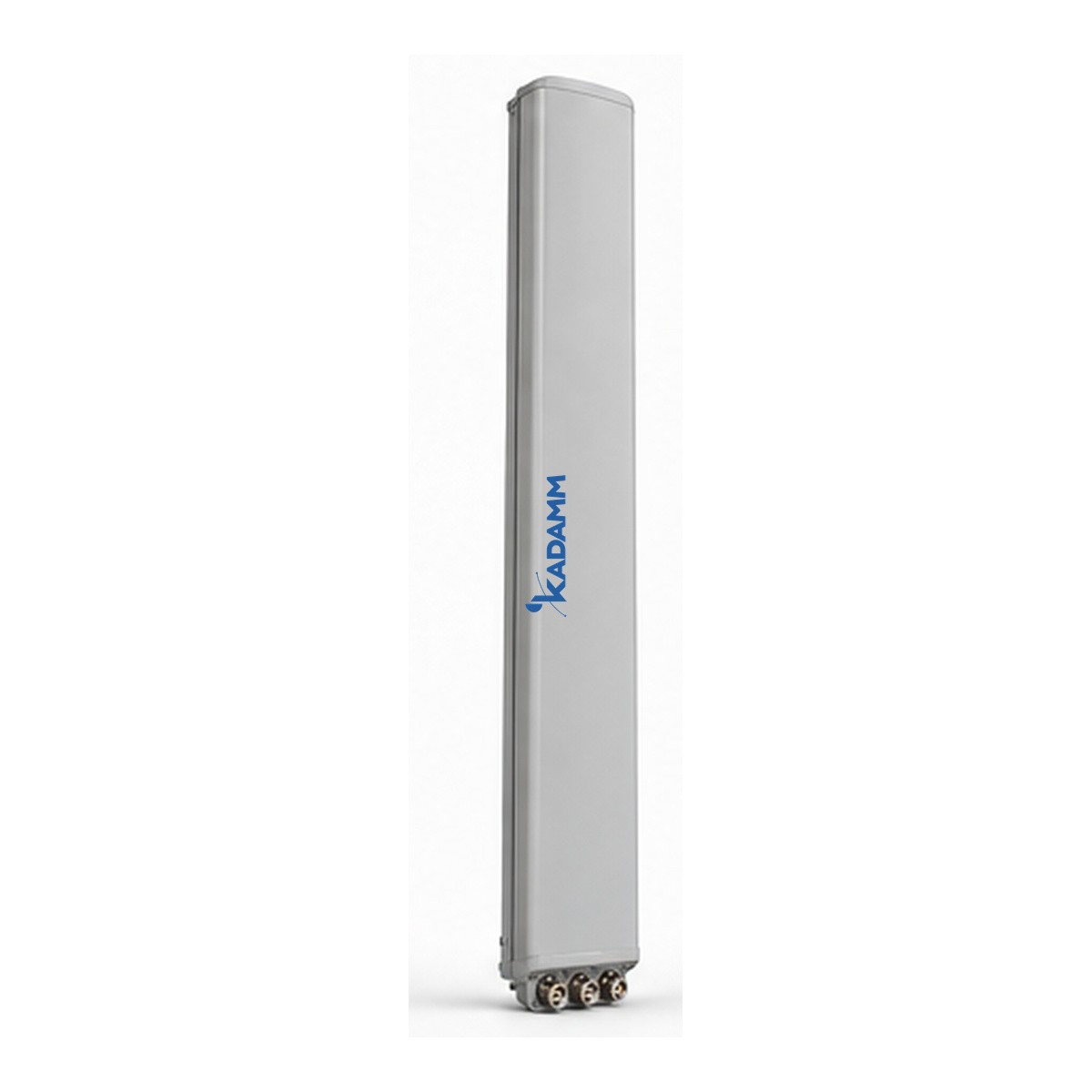

Антенна КАДАММ APX12-0727-1865IR, монтажный комплект.
| Параметр | APX12-0727-1865IR | APX12-0727-1863IR | APX12-0727-1868IR | APX12-0727-1766IR | K806901827 | K806802778 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×690–960 / 4×1710–2690 МГц | 2×690–960 / 4×1695–2690 МГц | 2×690–960 / 4×1710–2690 МГц | TDD 2300–2690 + FDD 2×690–960 МГц | 2×694–960 / 2×1710–2170 / 2×2490–2690 МГц | 2×617–894 / 4×1695–2690 МГц |
| Поляризация | 6×±45° | 6×±45° | 6×±45° | 6×±45° | 6×±45° | 6×±45° |
| Ширина ДН по уровню −3 дБ | 63° | 60° | 66° | 68° | 65°/65°/65° | 65°/65°/65° |
| Коэффициент усиления | 18,4 дБи | 18,2 дБи | 18,2 дБи | 17,1 дБи | 17,8 дБи | 17,5 дБи |
| Электрический наклон | 2–12°, RET | 2–12°, фикс. | 2–16° / 2–12°, RET | 2–12° | 2–12°, RET | 0–10°, RET |
| Тип | — | — | — | комбинированная антенна LTE TDD (beamforming) + FDD | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX12-0727-1865IR — 690–960 / 1710–2690 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX12-0727-1865IR — по исполнению (см. таблицу «Исполнения»); поляризация — 6×±45°.
У KADAMM APX12-0727-1865IR размеры 1985 × 500 × 160 мм, масса 33,8–35,3 кг, выдерживает ветер до 200 км/ч.
Электрический наклон KADAMM APX12-0727-1865IR — 2–12° — задаётся блоком RET по AISG.
Артикул для заказа — KADAMM APX12-0727-1865IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX12-0727-1865IR могут уточняться без уведомления.
Поставляем KADAMM APX12-0727-1865IR — секторная антенна базовой станции 690–960/1695–2690 МГц, 18 дБи, 12 портов под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
