Комбинированная панельная антенна: массив LTE TDD / 5G NR с формированием луча и секторные FDD-массивы в одном полотне с кросс-поляризацией ±45°: TDD 2300–2690 + FDD 2×690–960 МГц, 12 портов + калибровочный.
Коротко: KADAMM APX12-0727-1766IR — 2×690–960 МГц, 12 портов, длина 2560 мм, масса 40 кг, усиление 17,1 дБи. От ближайшей модели KADAMM K806602719v02 отличается так: другой набор диапазонов: 2×690–960 МГц против 2×617–894 / 4×1695–2690 МГц; корпус короче на 39 мм (2560 против 2599 мм).
Антенна КАДАММ APX12-0727-1766IR — комбинированная панельная антенна: массив LTE TDD / 5G NR с формированием луча и секторные FDD-массивы в одном полотне: излучающими системами TDD 2300–2690 МГц (beamforming) и 2×690–960 МГц, кросс-поляризацией ±45°, 12 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B28, B20, B5, B8, B40, B7, B38, B41), возможно MIMO 2×2 в каждой системе, MIMO 4×4 при объединении парных систем.
Коэффициент усиления 16,4 / 16,1–17,1 дБи по диапазонам, ширина ДН в горизонтальной плоскости 68°, в вертикальной 5,6 / 7,2–8,8°. Габариты 2560 × 469 × 185 мм, масса 40 кг.

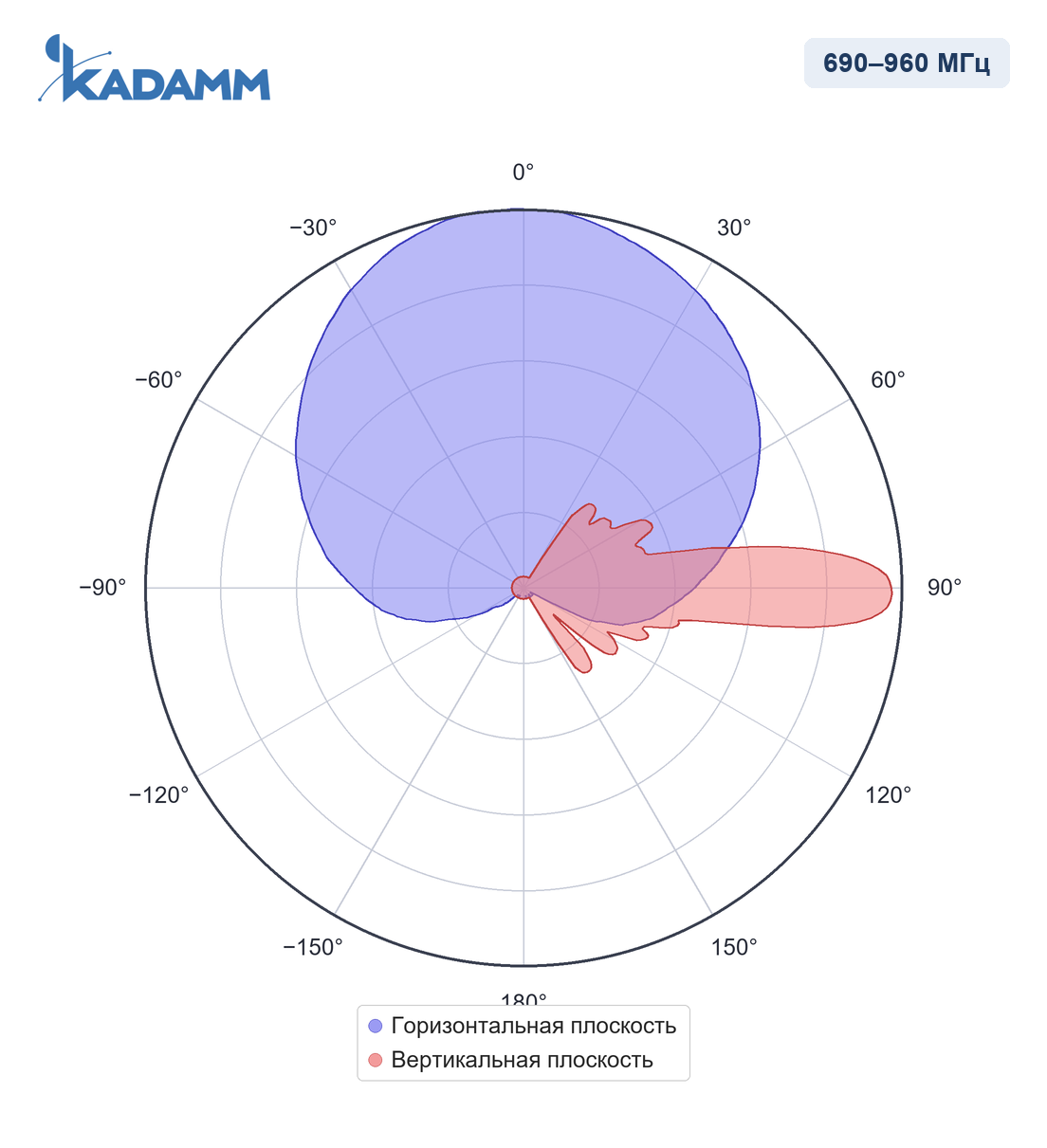

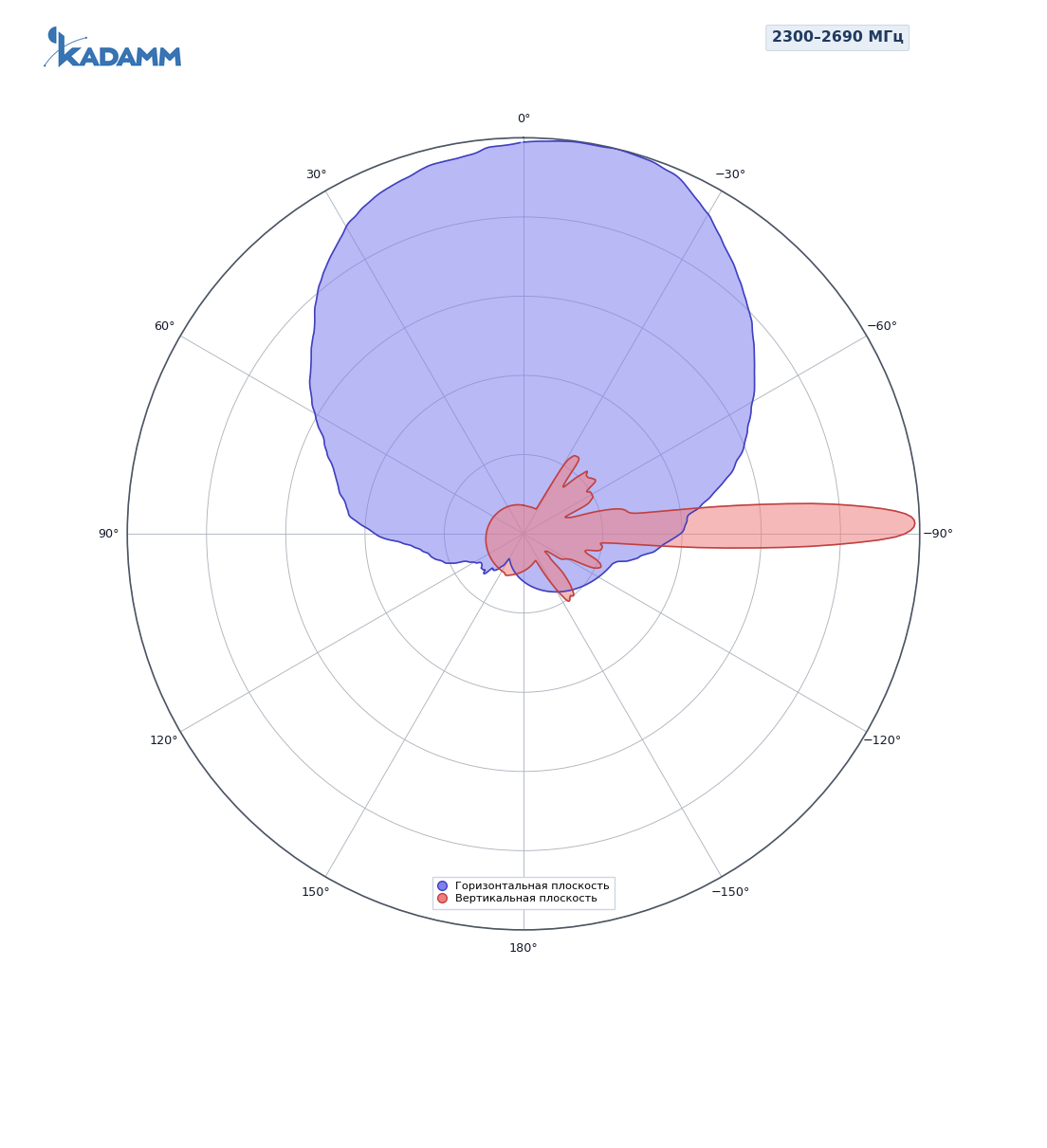

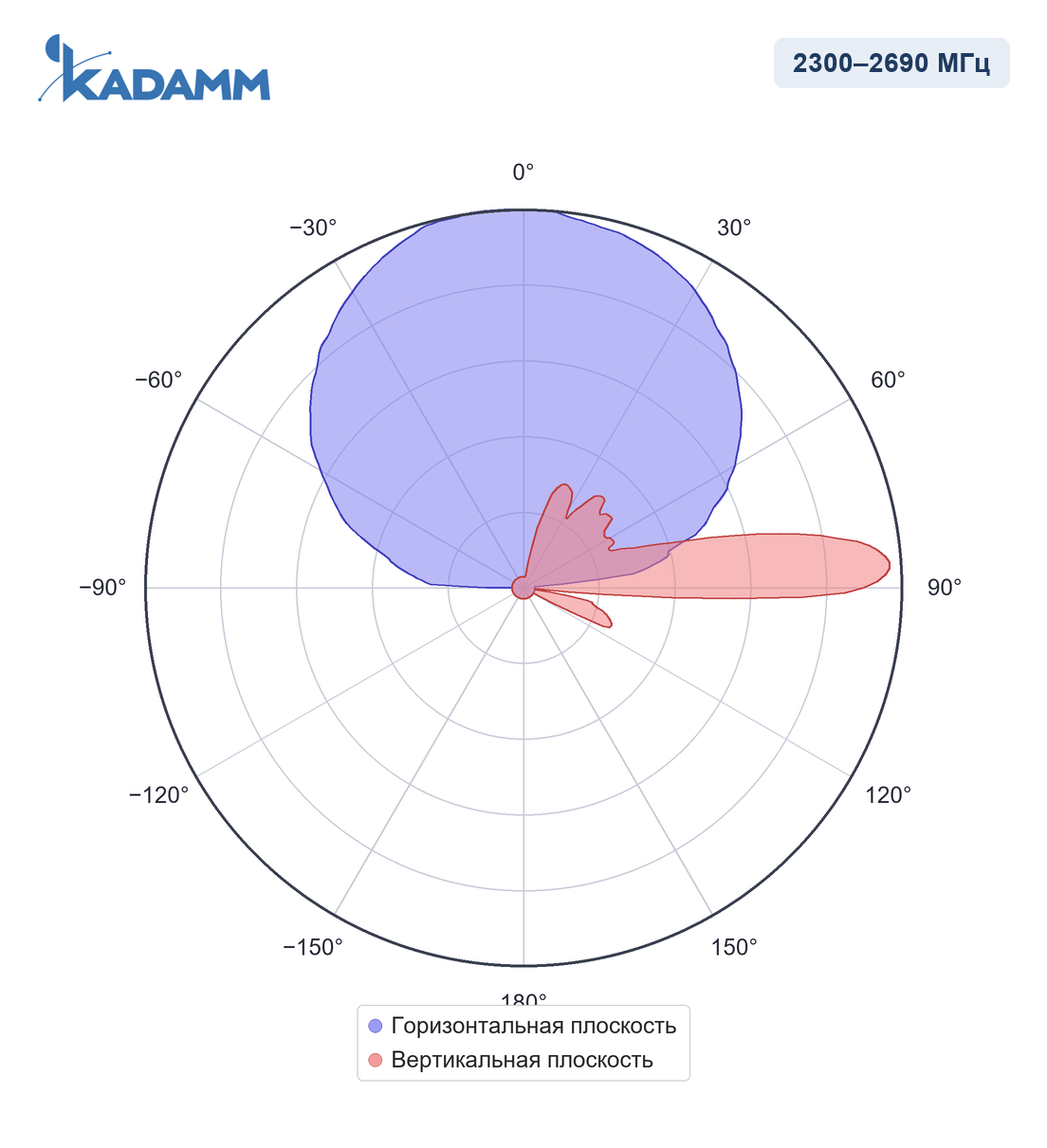

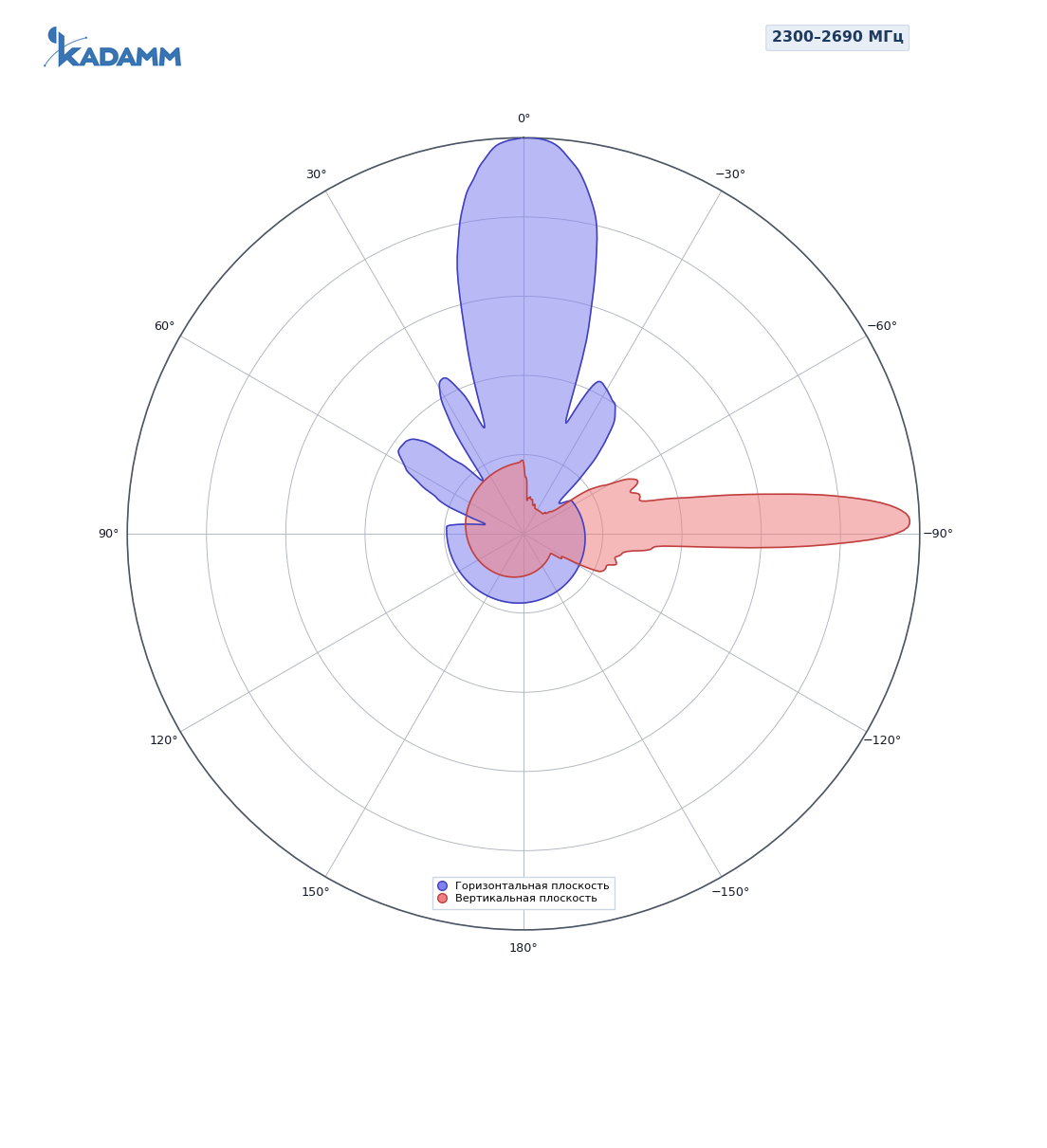

Диаграммы направленности KADAMM APX12-0727-1766IR в полосах 690–960 МГц, 2300–2690 МГц — нормированные, в полярных координатах.
Массив TDD (beamforming) 2300–2690 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|
TDD: одноколонный луч
| Параметр | 2300–2690 МГц |
|---|---|
| Коэффициент усиления, дБи | 15,3 ± 1,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 95 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,7 ± 0,7° |
TDD: широковещательный луч (BCH) 65°
| Параметр | 2300–2690 МГц |
|---|---|
| Коэффициент усиления, дБи | 16,4 ± 1,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 13° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,6 ± 0,6° |
TDD: сервисный луч
| Параметр | 2300–2690 МГц |
|---|---|
| Усиление луча на 0°, дБи | 19,7 ± 1,0 |
| Ширина луча на 0° по уровню −3 дБ | 27° |
| Подавление боковых лепестков луча на 0°, дБ | >16 |
Массив R1/R2: 2×690–960 МГц
| Параметр | 690–803 МГц | 791–862 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ± 45 | ||
| Усиление во всём диапазоне наклонов, дБи | 16,0 ± 0,7 | 16,6 ± 0,7 | 17,0 ± 0,6 |
| Коэффициент усиления, дБи | 16,1 | 16,7 | 17,1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 7° | 61 ± 6° | 61 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,8° | 8,1 ± 0,5° | 7,2 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | |||
| Поляризационная развязка (кроссполяризационная), дБ | |||
| Подавление первого бокового лепестка, дБ | |||
| Электрический наклон | 2–12° | ||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | ≤1,5 |
| Развязка между входами разных систем, дБ | ≥25 |
| Развязка между входами, дБ | ≥25 (R1, R2); |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × 7/ 16 female, калибровочный порт: 1 × розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 2560 × 469 × 185 мм |
| Размеры упаковки | 2850 × 535 × 247 мм |
| Масса антенны | 40 кг |
| Масса монтажного комплекта | 6,3 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1440 / 521 / 1528 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø50–Ø110 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX12-0727-1766IR работает в полосах 2300–2690 / 690–960 МГц: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, LTE TDD 2300, LTE 2600 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B40/n40, B7/n7, B38/n38, B41/n41). Площадки, где на одной позиции нужны и 5G/LTE TDD с beamforming, и классические FDD-диапазоны 700–2700 МГц: одна панель вместо двух, независимые наклоны по массивам (LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, LTE TDD 2300, LTE 2600, LTE TDD 2600).

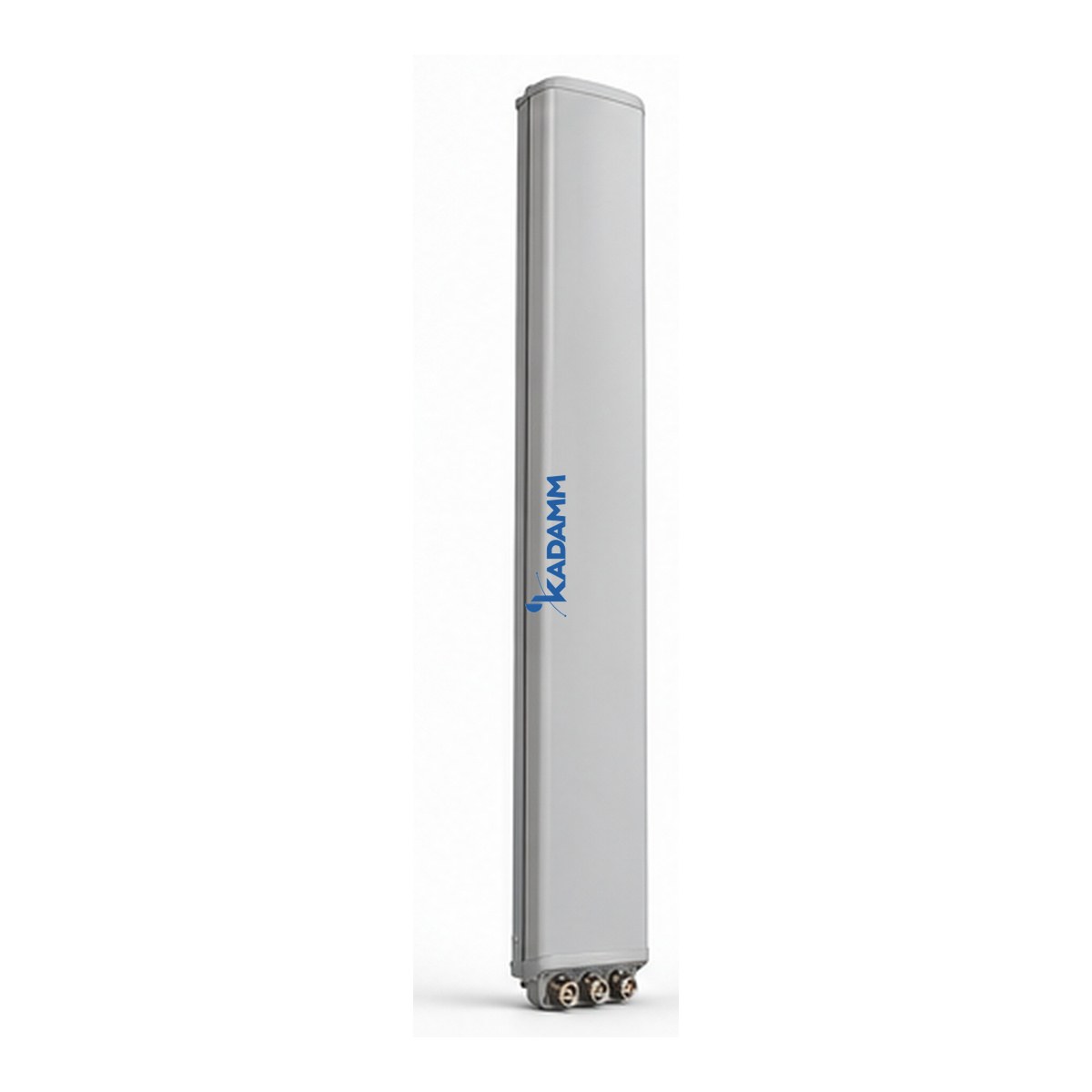

Антенна КАДАММ APX12-0727-1766IR, монтажный комплект на трубу Ø50–Ø110 мм.
| Параметр | APX12-0727-1766IR | APX12-0727-1863IR | APX12-0727-1865IR | APX12-0727-1868IR | K806901827 | K806802778 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | TDD 2300–2690 + FDD 2×690–960 МГц | 2×690–960 / 4×1695–2690 МГц | 2×690–960 / 4×1710–2690 МГц | 2×690–960 / 4×1710–2690 МГц | 2×694–960 / 2×1710–2170 / 2×2490–2690 МГц | 2×617–894 / 4×1695–2690 МГц |
| Поляризация | 6×±45° | 6×±45° | 6×±45° | 6×±45° | 6×±45° | 6×±45° |
| Ширина ДН по уровню −3 дБ | 68° | 60° | 63° | 66° | 65°/65°/65° | 65°/65°/65° |
| Коэффициент усиления | 17,1 дБи | 18,2 дБи | 18,4 дБи | 18,2 дБи | 17,8 дБи | 17,5 дБи |
| Электрический наклон | 2–12° | 2–12°, фикс. | 2–12°, RET | 2–16° / 2–12°, RET | 2–12°, RET | 0–10°, RET |
| Тип | комбинированная антенна LTE TDD (beamforming) + FDD | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX12-0727-1766IR — 2300–2690 / 690–960 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX12-0727-1766IR — 12 × 7/ 16 female, калибровочный порт: 1 × розетка N (IEC 61169-16); поляризация — 6×±45°.
У KADAMM APX12-0727-1766IR крепление на трубу Ø50–Ø110 мм, размеры 2560 × 469 × 185 мм, масса 40 кг, выдерживает ветер до 200 км/ч.
Электрический наклон KADAMM APX12-0727-1766IR — 2–12° — регулируется.
Артикул для заказа — KADAMM APX12-0727-1766IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX12-0727-1766IR могут уточняться без уведомления.
Поставляем KADAMM APX12-0727-1766IR — секторная антенна базовой станции 690–960/2300–2690 МГц, 17 дБи, 12 портов под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
