Панельная секторная антенна базовых станций с излучающими системами 2×694–960 МГц, 2×1710–2690 МГц и 2×1427–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM K806702719v02 — 2×694–960 / 2×1710–2690 / 2×1427–2690 МГц, 12 портов, длина 2680 мм, масса 41 кг, усиление 16,8 / 18,2 / 18,5 дБи. От ближайшей модели KADAMM K806702719v01 отличается так: другой набор диапазонов: 2×694–960 / 2×1710–2690 / 2×1427–2690 МГц против 2×698–960 / 2×1710–2690 / 2×1427–2690 МГц; корпус длиннее на 600 мм (2680 против 2080 мм).
KADAMM K806702719v02 — панель для сектора базовой станции сотовой сети, полосы 2×694–960 / 2×1710–2690 / 2×1427–2690 МГц. Главное в цифрах: 6 систем излучателей; 12 входов; горизонтальный луч 65°/65°/65°; усиление до 18,5 дБи; наклон луча 2–12° с дистанционным управлением.
Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (стеклопластик). Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 2680 мм вертикальный луч составляет 9,0 ± 0,6°. Столбцы разных диапазонов работают независимо: у каждой из 6 систем свои входы, и их можно отдать разным радиомодулям или даже разным операторам.
Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 20 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Отсюда и число входов: 12 — это 6 систем по две поляризации. Системы разных диапазонов развязаны на 25 дБ, так что соседние радиомодули друг другу не мешают.
Форма диаграммы: ширина луча по горизонтали 65°/65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 21–24 дБ — в тыл уходит примерно в 126 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 16 дБ — меньше перелёта сигнала в дальние соты.
По вертикали луч узкий — 9,0 ± 0,6°, поэтому зону обслуживания задают наклоном. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 5,6°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0/3GPP. Кронштейн добавляет механический наклон 0–10°; его оставляют для грубой доводки, потому что при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.
Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 12 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Цифра антенны сохраняется для всей линии, только если перемычки и разъёмы того же класса; разъёмы 4.3-10 для этого и созданы — меньше 7/16 и с более стабильным контактом. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.
Корпус и крепление: высота × ширина × глубина 2680 × 446 × 198 мм, масса 41 кг и 7,5 кг монтажного комплекта, диаметр трубы Ø50–Ø115 мм, рабочая температура −50…+65 °C, предельный ветер 250 км/ч. Ветровая нагрузка при 150 км/ч — 820 / 275 / 1100 Н (фронт / бок / тыл); фронтальная — это около 84 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.

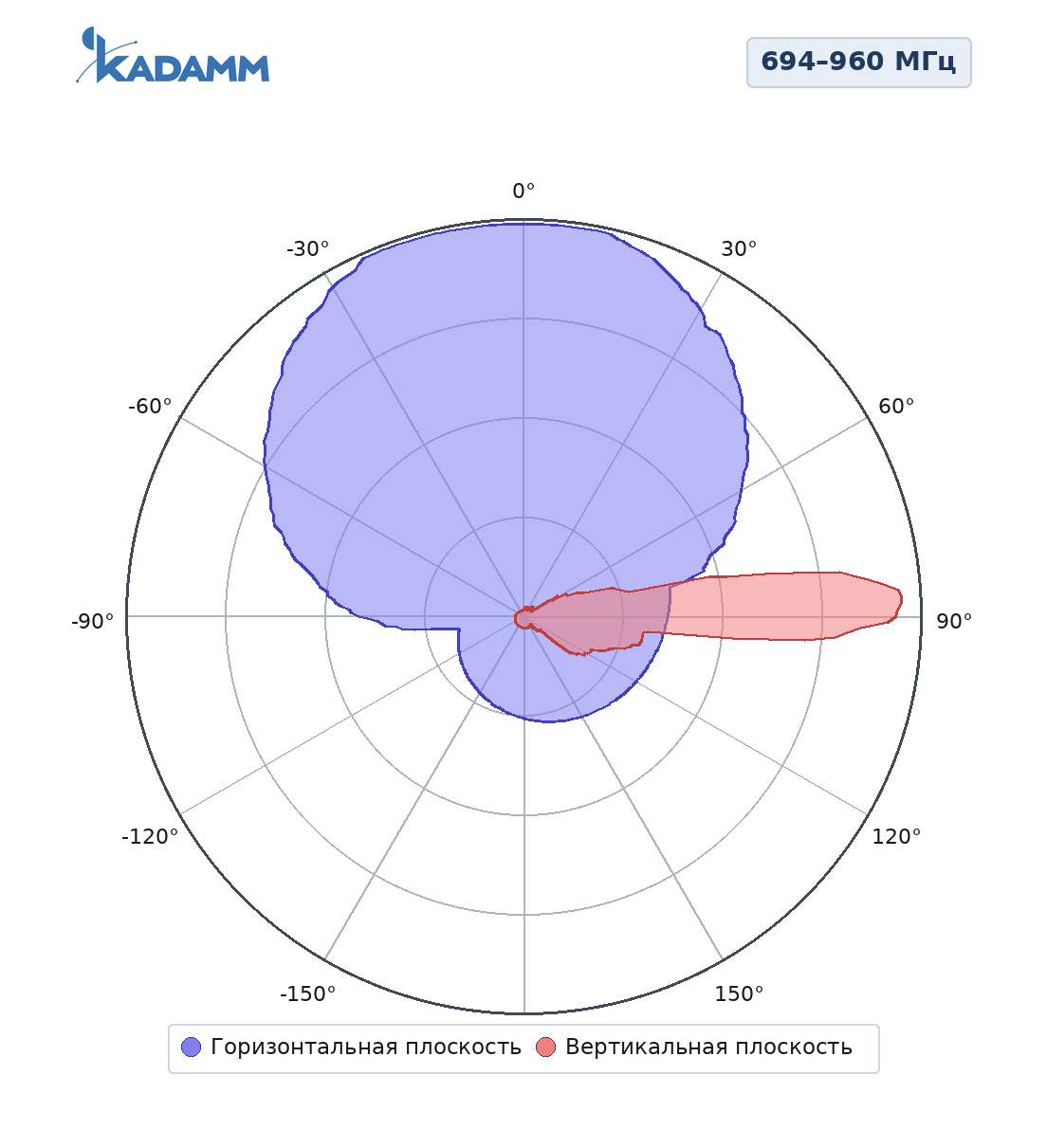

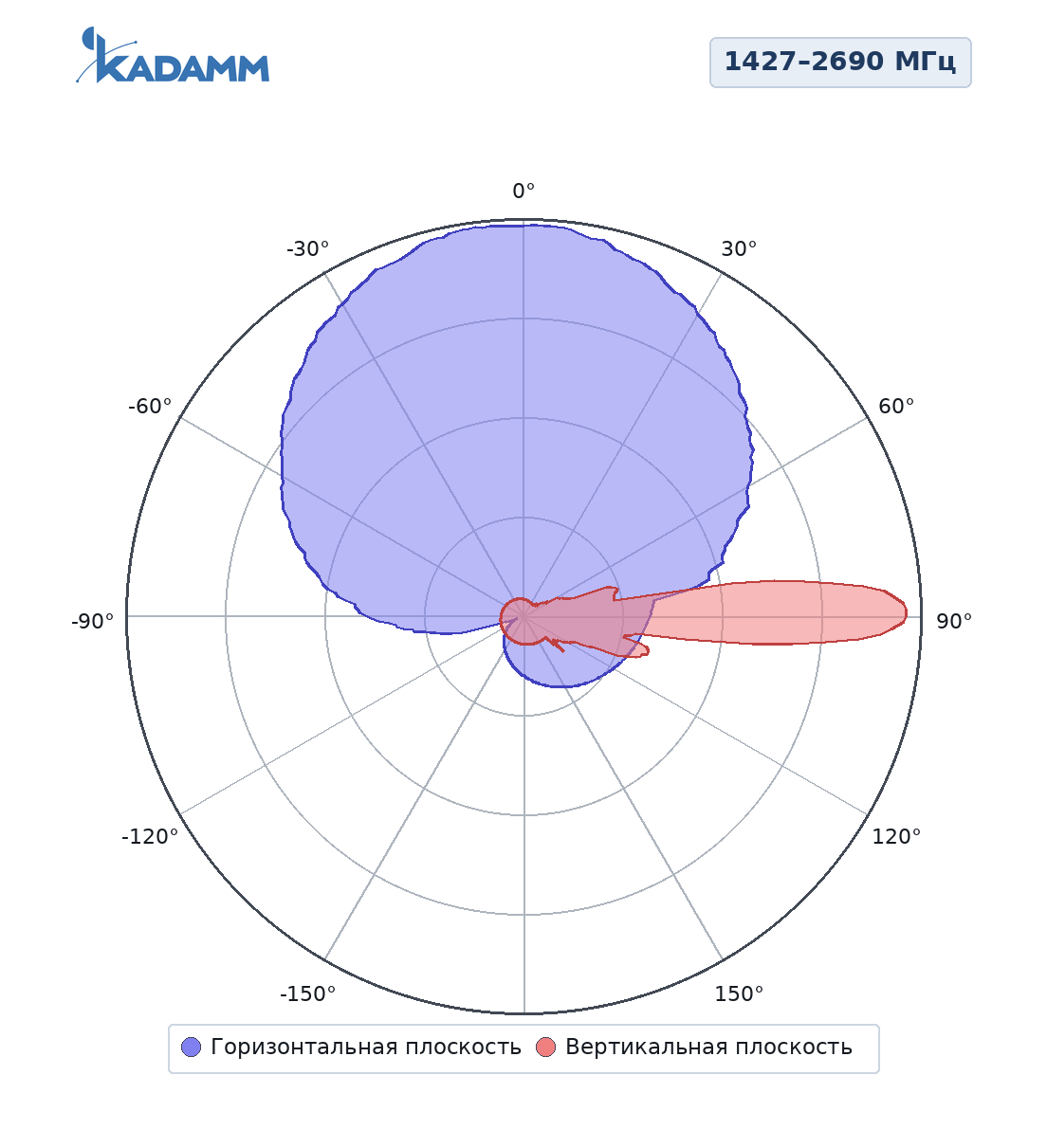

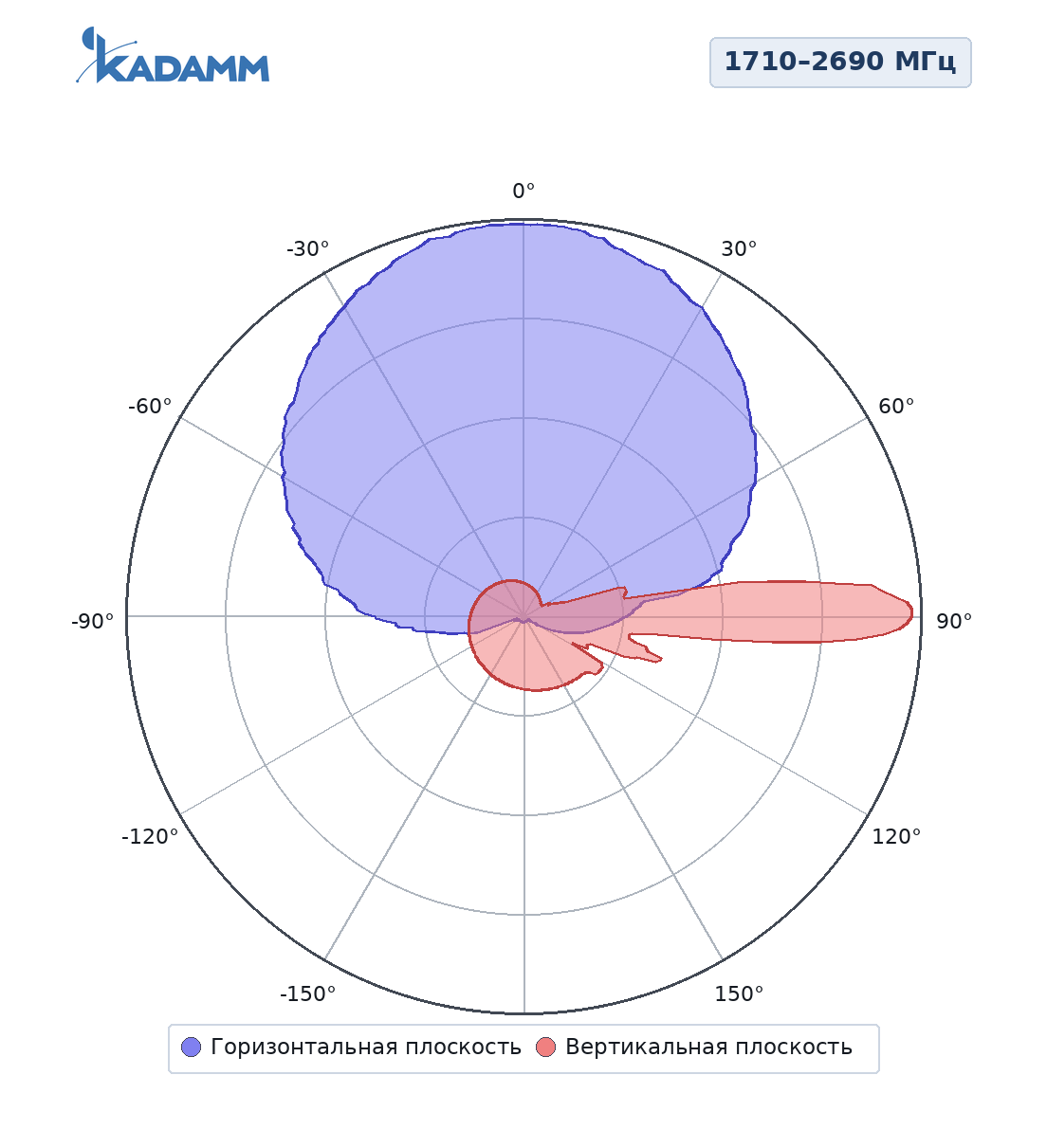

Диаграммы направленности KADAMM K806702719v02 в полосах 694–960 МГц, 1710–2690 МГц, 1427–2690 МГц — по технической документации на модель.
Массив R1/R2: 2×694–960 МГц
| Параметр | 694–806 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 15,8 | 16,2 | 16,6 | 16,8 |
| Усиление во всём диапазоне наклонов, дБи | 15,6 ± 0,5 | 16,0 ± 0,5 | 16,4 ± 5 | 16,6 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 7° | 64 ± 5° | 62 ± 6° | 60 ± 7° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,0 ± 0,6° | 8,1 ± 0,4° | 7,8 ± 0,3° | 7,4 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >21 | >22 | >24 | >24 |
| Подавление первого бокового лепестка, дБ | >16 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y2/Y4: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 17 | 17,5 | 18 | 18,2 |
| Усиление во всём диапазоне наклонов, дБи | 16,8 ± 0,5 | 17,3 ± 0,5 | 17,8 ± 0,4 | 18 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 64 ± 7° | 62 ± 6° | 60 ± 6° | 58 ± 7° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,4 ± 0,5° | 6,5 ± 0,5° | 5,9 ± 0,4° | 5,2 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >28 | |||
| Подавление первого бокового лепестка, дБ | >16 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y3: 2×1427–2690 МГц
| Параметр | 1427–1518 МГц | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление при среднем наклоне, дБи | 15,7 | 17,3 | 17,8 | 18,3 | 18,5 |
| Усиление во всём диапазоне наклонов, дБи | 15,5 ± 0,4 | 17,1 ± 0,5 | 17,6 ± 0,5 | 18,1 ± 0,5 | 18,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 8° | 64 ± 7° | 62 ± 6° | 60 ± 5° | 58 ± 7° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,3 ± 0,7° | 7,4 ± 0,5° | 6,5 ± 0,5° | 5,9 ± 0,4° | 5,2 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >26 | >28 | >28 | >28 | >28 |
| Поляризационная развязка (кроссполяризационная), дБ | >20 | ||||
| Подавление первого бокового лепестка, дБ | >15 | >16 | >16 | >16 | >16 |
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | ≥25 ≥25 | ||||
| Развязка между входами разных систем, дБ | ≥26 ≥28 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Блок RET | KADAMM RET-800132112 | ||||
| Протокол RET | AISG 2.0/3GPP | ||||
| Грозозащита | Заземление по постоянному току | ||||
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2680 × 446 × 198 мм |
| Размеры упаковки | 2960 × 510 × 250 мм |
| Масса антенны | 41 кг |
| Масса монтажного комплекта | 7,5 кг |
| Масса в упаковке | 57,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 820 / 275 / 1100 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.
С лучом 65°/65°/65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.
Несколько систем излучателей в одном корпусе выручают при модернизации сайта: одна панель заменяет две–три старые, на опоре освобождается место, снижается ветровая нагрузка, а оборудование разных диапазонов или операторов подключается к своим входам.
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 2×694–960 / 2×1710–2690 / 2×1427–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы. 12 входов; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.
Ширина луча. 65°/65°/65° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.
Наклон. Посчитайте угол на край соты плюс половину вертикального луча (9,0 ± 0,6°) и сравните с наклоном панели — 2–12°.
Тракт. Мощность на вход — до 400 Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.
Опора. Кронштейн и труба Ø50–Ø115 мм — под массу 41 кг и ветровую нагрузку 820 / 275 / 1100 Н.

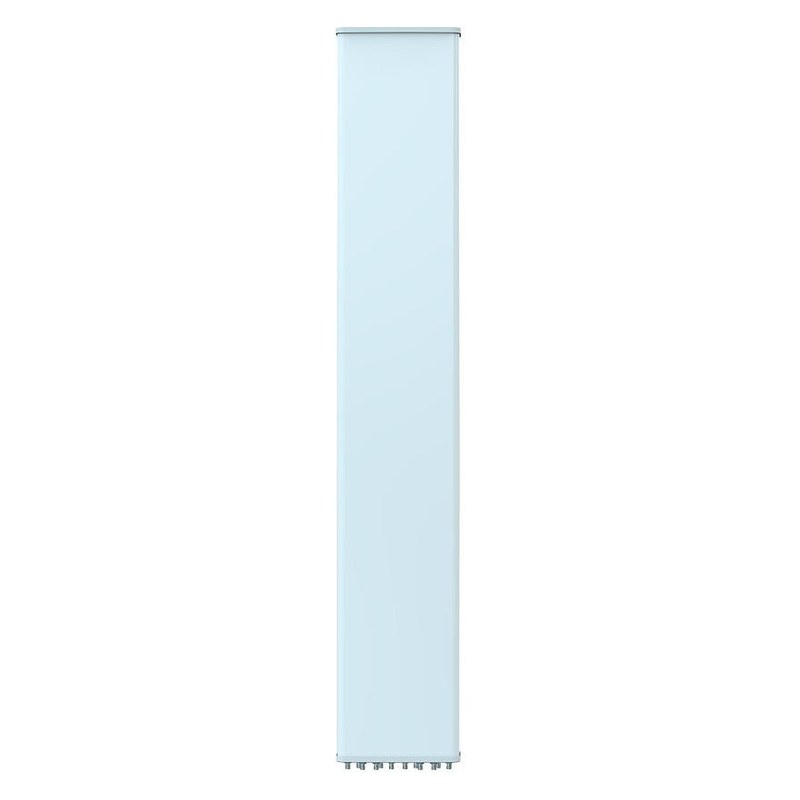

Антенна КАДАММ K806702719v02, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | K806702719v02 | K806702719v01 | K806702718v01 | K806702715v01 | K806702618v01 | K806602719v02 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2×694–960 / 2×1710–2690 / 2×1427–2690 МГц | 2×698–960 / 2×1710–2690 / 2×1427–2690 МГц | 2×694–960 / 4×1710–2690 МГц | 2×698–960 / 4×1695–2690 МГц | 2×698–960 / 2×1710–2690 / 2×1427–2690 МГц | 2×617–894 / 4×1695–2690 МГц |
| Поляризация | 6×±45° | 6×±45° | 6×±45° | 6×±45° | 6×±45° | 6×±45° |
| Ширина ДН по уровню −3 дБ | 65°/65°/65° | 65°/65°/65° | 65°/65° | 65°/65° | 65°/65°/65° | 65°/65° |
| Коэффициент усиления | 18,5 дБи | 19,3 дБи | 17,8 дБи | 14,8 дБи | 17,6 дБи | 19,2 дБи |
| Электрический наклон | 2–12°, RET | 2–12°, RET | 2–14° / 2–12°, RET | 2–12°, RET | 2–12°, RET | 2–12° / 2–10°, RET |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У панели 12 входов, это 6 систем излучателей. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Два однотрактных модуля одного диапазона на одну систему подключают через комбайнер, учитывая его потери.
Модуль каждого диапазона занимает свою систему — развязка между системами не менее 25 дБ. Когда модулей больше, чем систем, диапазоны сводят комбайнером перед антенной, а его вносимые потери и класс по интермодуляции закладывают в расчёт линии. По перечню радиомодулей на сектор подберём модель с нужным числом входов.
Верхний край луча по уровню −3 дБ направляют на границу соты. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (9,0 ± 0,6°): для мачты 40 м и радиуса 2 км — около 5,6°, для крыши 25 м и радиуса 800 м — около 6,3°.
Электрический наклон панели — 2–12°, этого хватает для типовых высот подвеса. Окончательный угол уточняют по модели радиопокрытия и контрольным замерам после запуска; пришлите высоты, азимуты и радиусы секторов — посчитаем наклоны для вашего сайта. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.
Да. Наклон задаёт привод RET по протоколу AISG 2.0/3GPP: команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Это удобно при оптимизации сети, при вводе новых сайтов рядом и при сезонных изменениях нагрузки.
Привод подключают к порту AISG панели или через модем в фидере; при заказе уточните, нужен ли блок RET в комплекте и какой кабель управления к нему понадобится. Механический наклон кронштейна в этом случае оставляют для начальной установки и не меняют.
Цифра показывает, насколько продукты интермодуляции третьего порядка слабее несущих в стандартном испытании по IEC 62037: на антенну подают два тона по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Если такие продукты попадают в приёмный канал, у сектора растёт шум и падает чувствительность.
Параметр важен, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Перемычки, разъёмы и кабели линии выбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе низкая интермодуляция самой панели теряет смысл.
Собственная масса панели — 41 кг, монтажного комплекта — 7,5 кг. Ветровая нагрузка при 150 км/ч — 820 / 275 / 1100 Н (фронт / бок / тыл), фронтальная — около 84 кгс. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.
Кронштейн рассчитан на трубу Ø50–Ø115 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту. Комплект крепления под вашу опору уточняйте у менеджера.
Столько, сколько секторов в схеме сайта. При луче 65°/65°/65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель работает на свой сектор базовой станции со своими радиомодулями, и ёмкость сайта делится между секторами.
Если зона вытянута вдоль дороги или нужна большая ёмкость, число секторов меняют, а с ним и ширину луча панели. Пришлите карту площадки и требования к ёмкости — подберём схему секторизации и модели панелей KADAMM под неё, а также проверим, хватит ли места на опоре.
Артикул для заказа — KADAMM K806702719v02, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K806702719v02 могут уточняться без уведомления.
Поставляем KADAMM K806702719v02 — секторная антенна 694–2690 МГц, 6 систем излучателей, 18,5 дБи, 12 портов, RET под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
