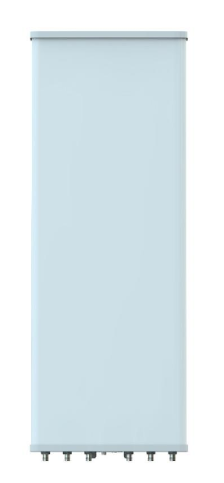

KADAMM K803802720s — секторная антенна 698–2690 МГц, 3 системы излучателей, 19,5 дБи, 6 портов, RET

Коротко: KADAMM K803802720s — 698–960 / 2×1710–2690 МГц, 6 портов, длина 1990 мм, масса 30 кг, усиление 18,5 / 19,5 дБи. От ближайшей модели KADAMM APXXX-0727-1867IR отличается так: тяжелее на 9 кг (30 против 21 кг); усиление выше на 2,5 дБ в диапазоне 698–960 МГц (18,5 против 16 дБи).

Для KADAMM K803802720s опорные цифры — полоса 698–960 / 2×1710–2690 МГц и луч по горизонтали 33°. У KADAMM K803802719s усиление 18,5 дБи и длина 1499 мм, у KADAMM K803802720s — 19,5 дБи и 1990 мм.

KADAMM K803802720s — панель для сектора базовой станции сотовой сети, полосы 698–960 / 2×1710–2690 МГц. Главное в цифрах: 3 системы излучателей; 6 входов; горизонтальный луч 33°/33°; усиление до 19,5 дБи; наклон луча 2–12° с дистанционным управлением.

По конструкции это вертикальные столбцы излучателей над металлическим экраном-рефлектором, закрытые общим кожухом из стеклопластика. Экран отражает излучение вперёд, вся мощность направляется в один сектор, а тыльная сторона и соседние направления почти не получают сигнала. От высоты столбца зависит вертикальная ширина луча — с ростом числа излучателей луч сужается, а усиление растёт; панель высотой 1990 мм даёт вертикальный луч 11,3 ± 0,8°. Столбцы диапазонов независимы: у всех 3 систем отдельные входы, и они могут обслуживать разные радиомодули и даже разных операторов.

Излучатель состоит из двух диполей с поворотом на +45° и −45°. Благодаря кроссполяризационной развязке более 15–17 дБ две ортогональные поляризации почти независимы, и одна система работает как два тракта: в схеме 2T2R (MIMO 2×2) либо на поляризационно-разнесённый приём, где отдельная вторая антенна уже не требуется. Отсюда и число входов: 6 — это 3 системы по две поляризации. Системы разных диапазонов развязаны на 28 дБ, так что соседние радиомодули друг другу не мешают.

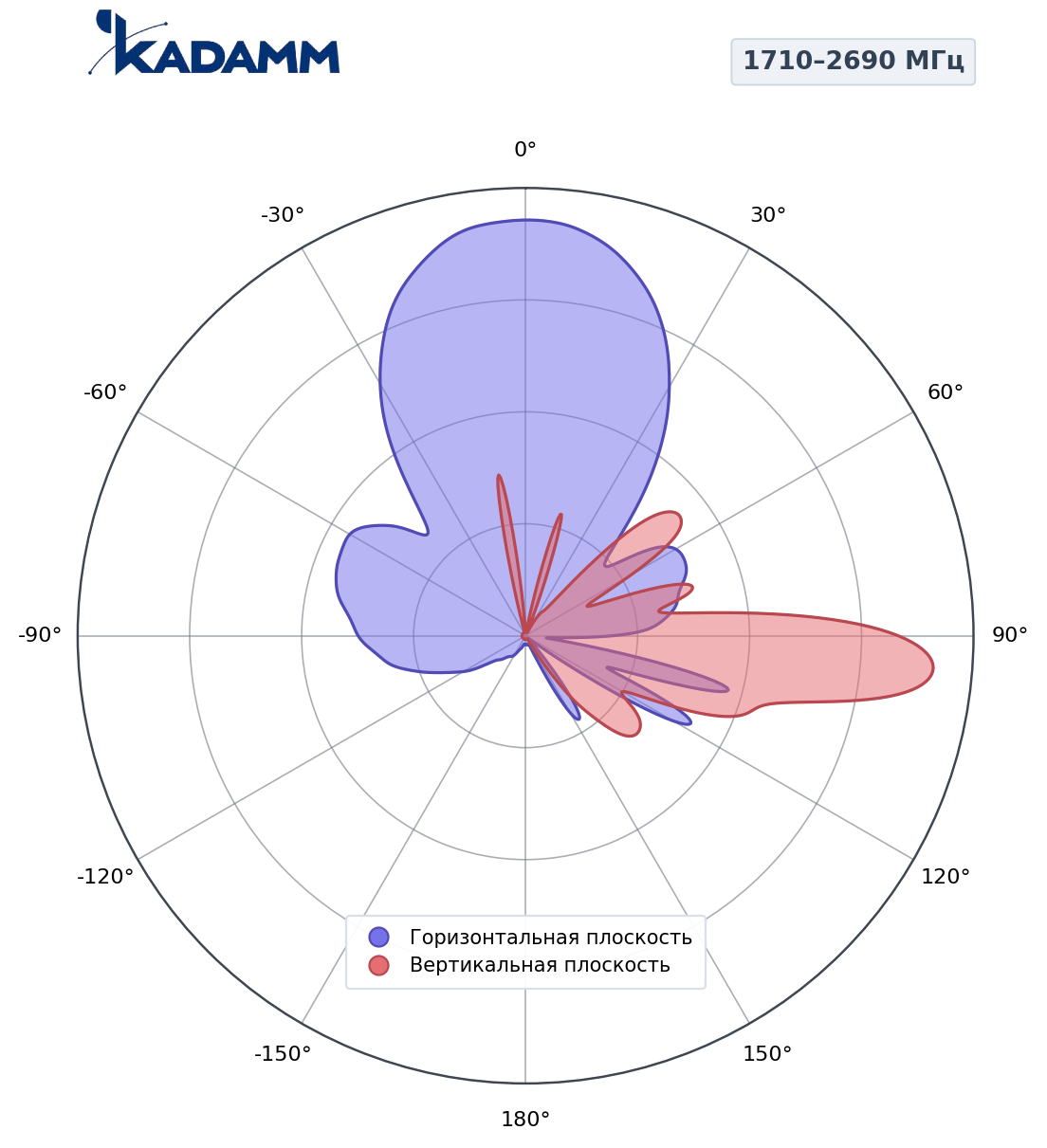

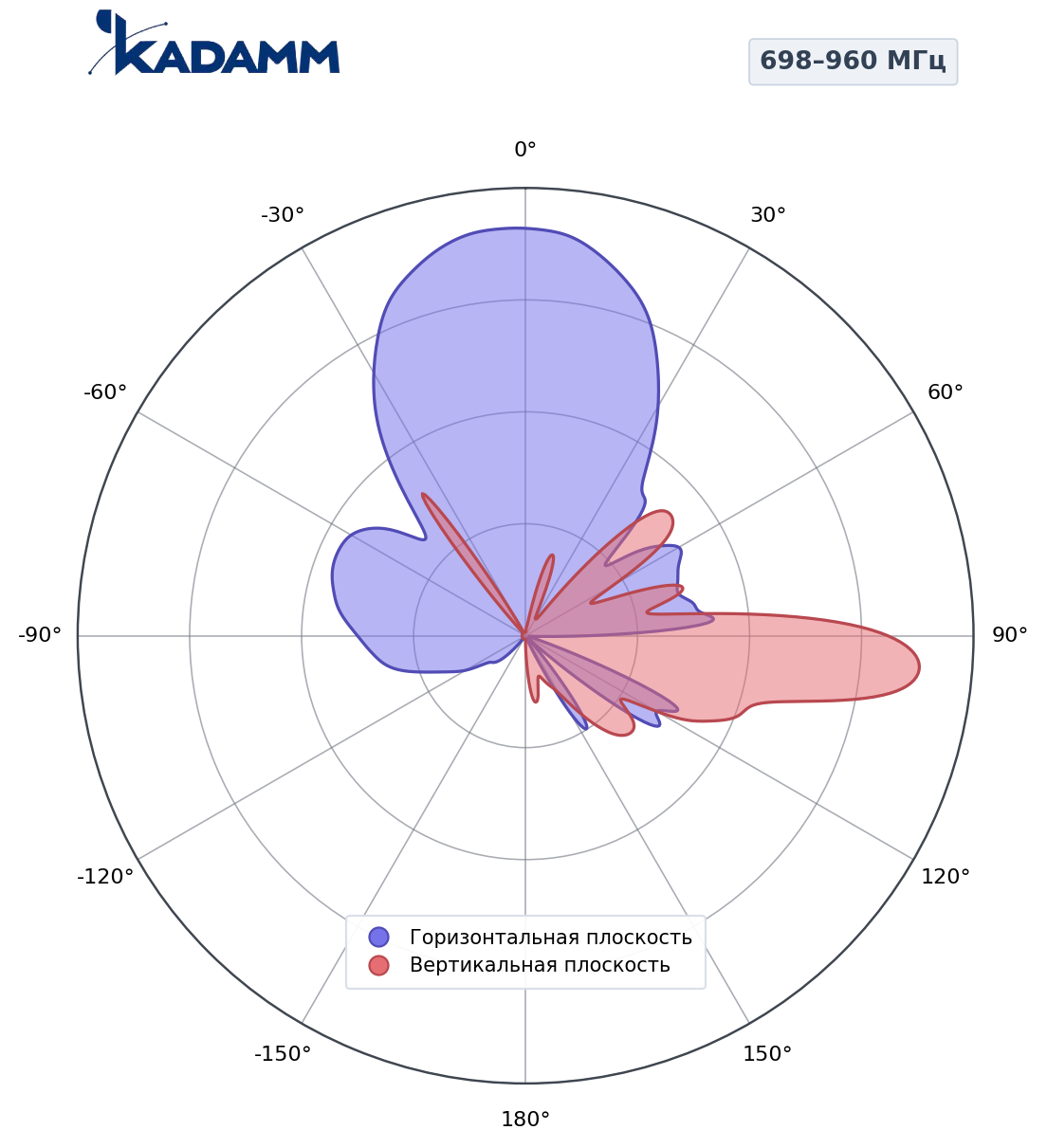

Форма диаграммы: ширина луча по горизонтали 33°/33° — вдвое уже стандартных 65°: шесть секторов на сайте ради ёмкости или вытянутая зона вдоль трассы, набережной, магистрали; отношение вперёд/назад более 27 дБ — в тыл уходит примерно в 501 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 17–18 дБ — меньше перелёта сигнала в дальние соты.

Вертикальный луч всего 11,3 ± 0,8°, и зону обслуживания определяет наклон. Считают так: к углу на край соты — арктангенсу отношения высоты подвеса к радиусу — прибавляют половину вертикальной ширины луча. Пример: панель на 40-метровой мачте, радиус соты 2 км — угол около 6,8°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0/3GPP. Механический наклон кронштейна 0–10° — только для грубой доводки: он поднимает задний лепесток и задирает края сектора.

Тракт: КСВН менее 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт; IM3 не выше −153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 6 × розетка 4.3-10, вывод снизу. При нескольких мощных несущих на сайте пассивная интермодуляция критична: продукты смешения попадают в приём и повышают шум сектора. Показатель антенны распространяется на всю линию лишь при перемычках и разъёмах того же класса; именно для этого сделаны разъёмы 4.3-10: они меньше 7/16 и держат контакт стабильнее. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.

Механика: 1990 × 499 × 198 мм (высота, ширина, глубина), 30 кг плюс 5,4 кг крепежа, труба Ø50–Ø115 мм, от −50 до +65 °C, ветер до 216 км/ч. Ветровая нагрузка при 150 км/ч — 1118 / 176 / 1272 Н (фронт / бок / тыл); фронтальная — это около 114 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.

Панели предназначены для опор, трубостоек и крыш макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Каждой панели — свой сектор; азимут и угол места для неё задают по модели радиопокрытия.

С лучом 33°/33° — места, где нужна ёмкость или вытянутая зона: шестисекторные сайты в центре города, стадионы, вокзалы, автомобильные и железные дороги, где сектор вытягивают вдоль трассы.

Панель с несколькими системами излучателей в одном корпусе удобна при модернизации сайта: она заменяет две–три старые, освобождает место на опоре и снижает ветровую нагрузку, а оборудование разных диапазонов или операторов подключают к своим входам.

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 698–960 / 2×1710–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. Число входов — 6, двухтрактный радиомодуль (2T2R) ставят на пару входов ±45° одной системы.

Ширина луча. 33°/33° подбирают под секторизацию: 65° — три сектора, 33° — шесть или вытянутая зона, 90° — широкий сектор малой соты.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (11,3 ± 0,8°) и сравните с наклоном панели — 2–12°.

Тракт. Предельная подводимая мощность на вход составляет 400 Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.

Опора. Труба Ø50–Ø115 мм и кронштейн должны держать 30 кг и ветер 1118 / 176 / 1272 Н.

Антенна KADAMM K803802720s, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
