Панельная секторная антенна базовых станций с излучающими системами 698–960 МГц и 2×1710–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM APXXX-0727-1867IR — 698–960 / 2×1710–2690 МГц, 6 портов, длина 1990 мм, масса 21 кг, усиление 16 / 17,5 дБи. От ближайшей модели KADAMM K803802720s отличается так: легче на 9 кг (21 против 30 кг); усиление ниже на 2,5 дБ в диапазоне 698–960 МГц (16 против 18,5 дБи).

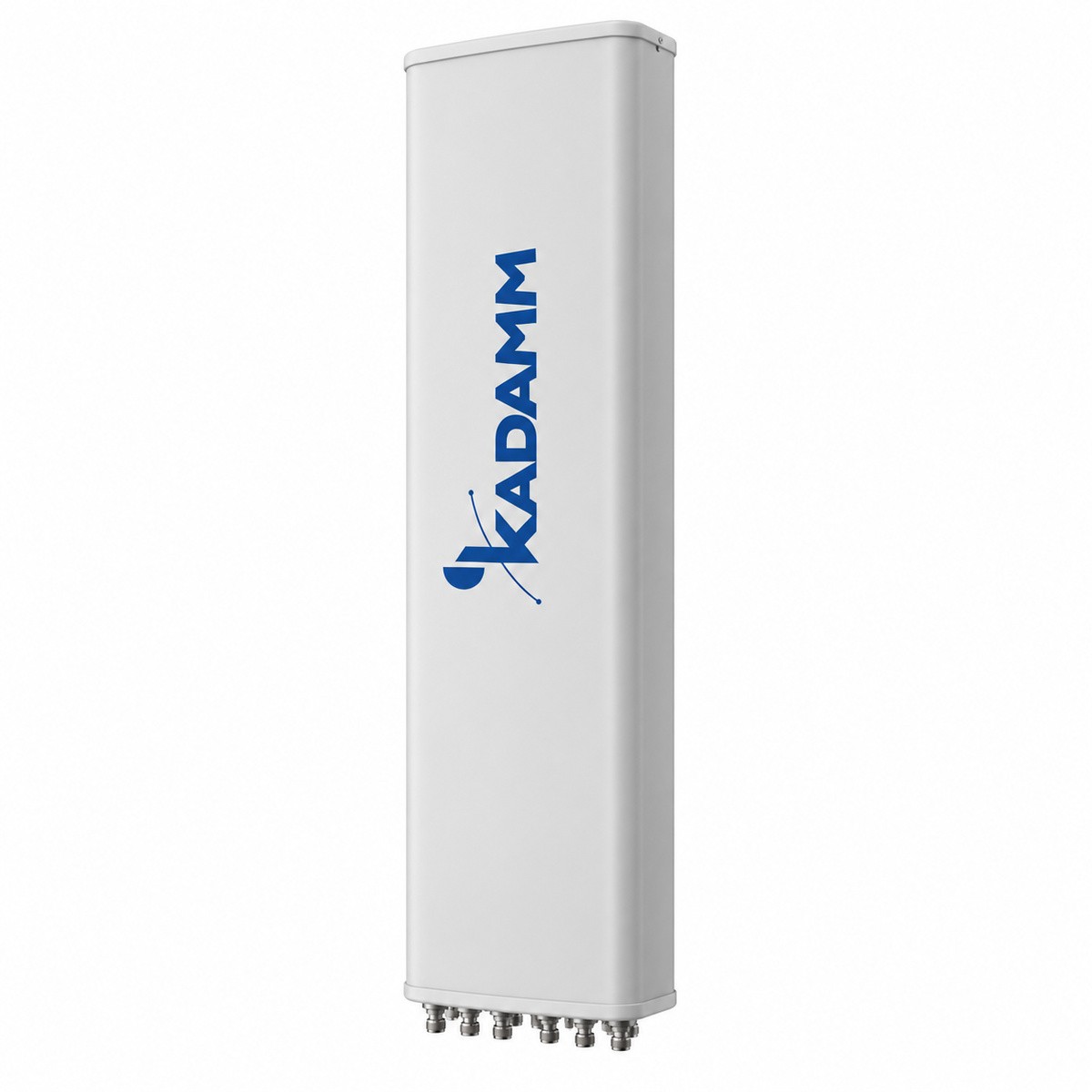

Антенна КАДАММ APXXX-0727-1867IR — трёхдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с излучающими системами 698–960 МГц и 2×1710–2690 МГц, кросс-поляризацией ±45° и 6 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 800, GSM900, UMTS900, LTE 900, LTE 1800, UMTS2100, LTE 2100, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B28, B20, B5, B8, B3, B1, B40, B7, B38, B41), что позволяет подключить радиомодули с MIMO 2×2 в каждой системе, MIMO 4×4 при объединении парных систем.
Коэффициент усиления 15,5–16 / 16,7–17,5 дБи по поддиапазонам при высоте полотна 1990 мм, ширина луча в вертикальной плоскости 8,5–10 / 6–7,5°. Электрический наклон 2–12° задаётся дистанционно блоком RET по протоколу AISG 2.0 (блок входит в комплект); механический наклон 0–12°.

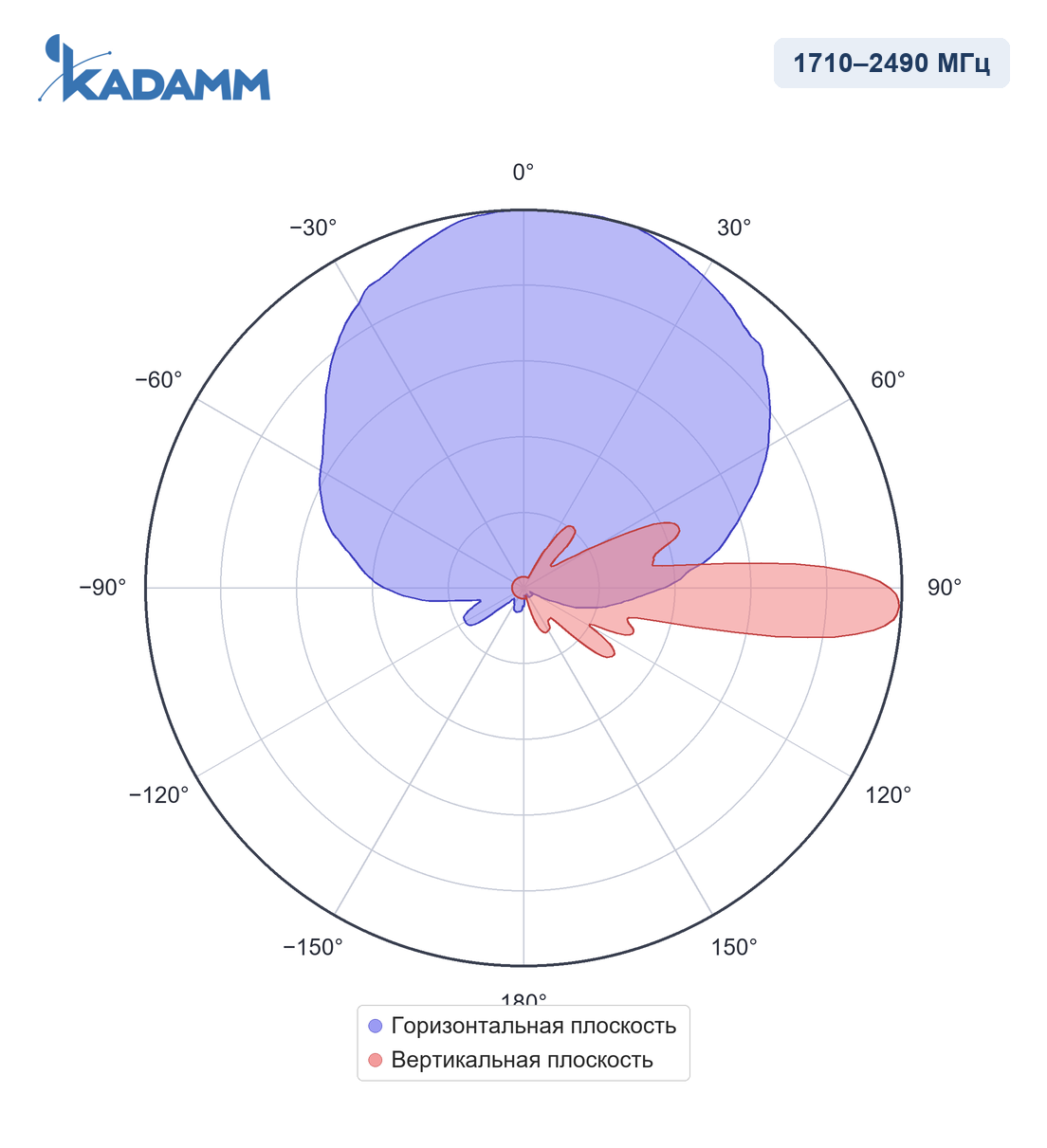

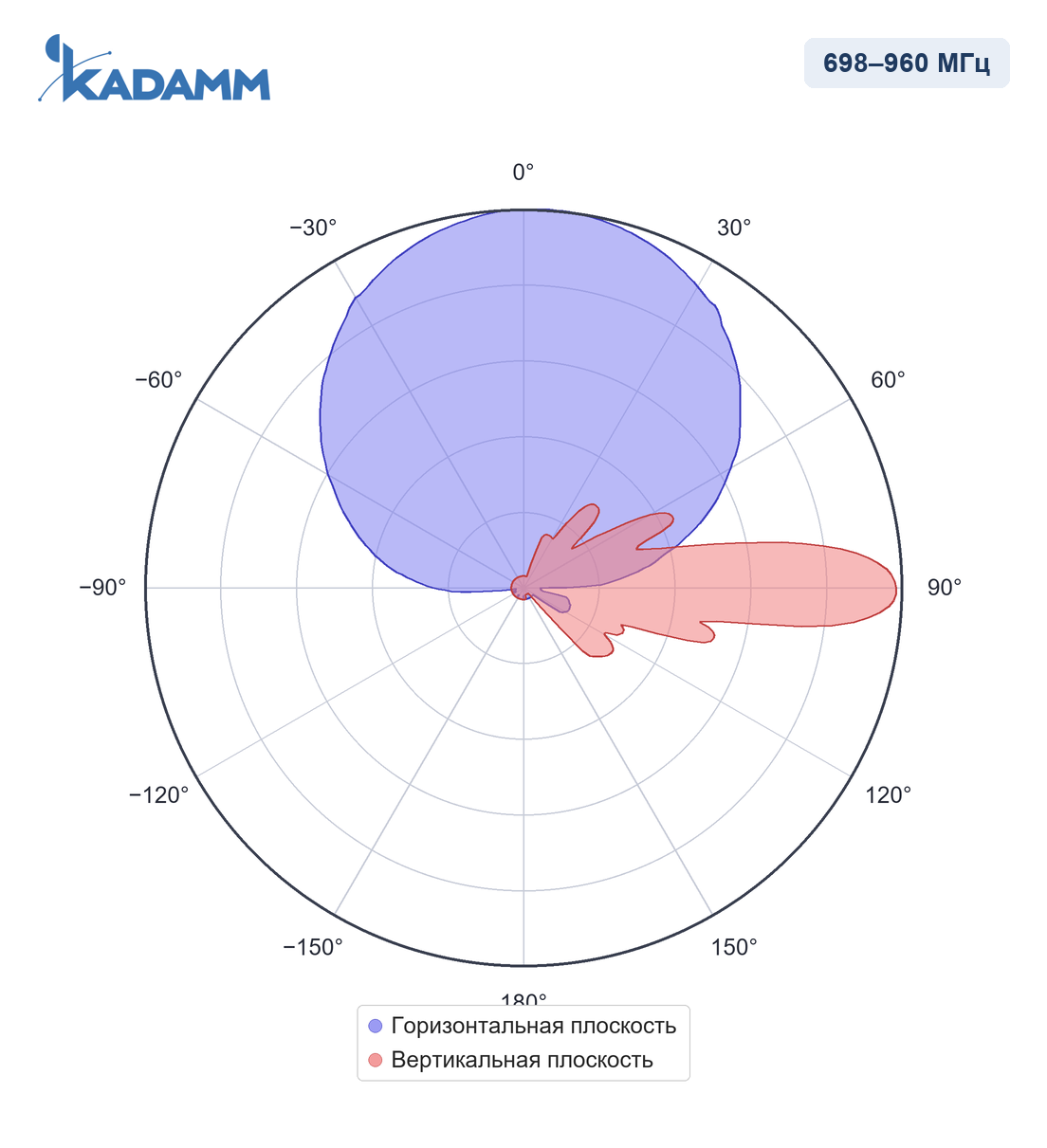

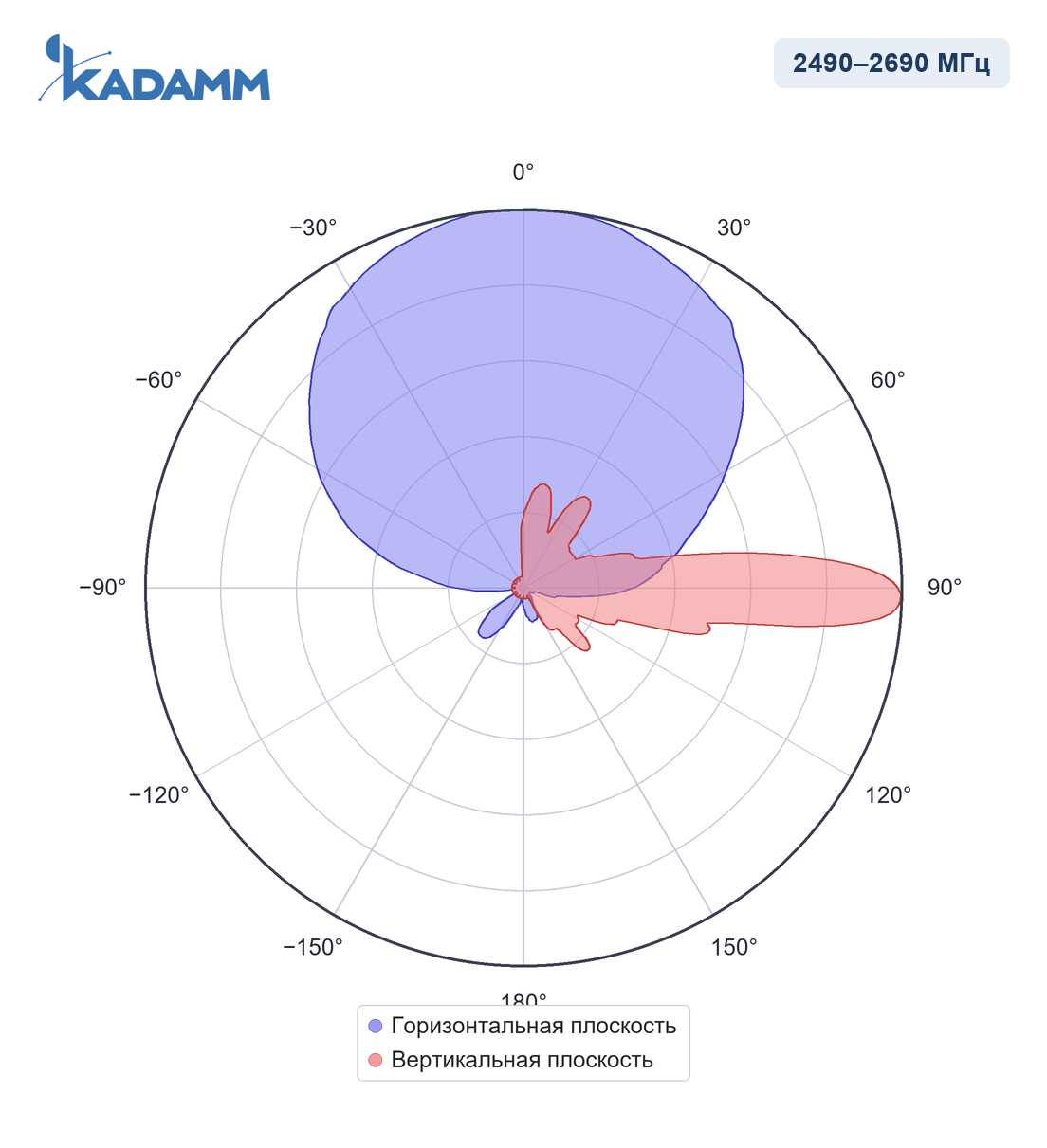

Диаграммы направленности KADAMM APXXX-0727-1867IR в полосах 698–960 МГц, 1710–2490 МГц, 2490–2690 МГц — нормированные, в полярных координатах.
Система 698–960 МГц
| Параметр | 698–896 МГц | 870–960 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 15,5 ± 0,5 | 16 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 63 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10 ± 1,5° | 8,5 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 ≥25 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 ≥15 | |
Система 2×1710–2690 МГц
| Параметр | 1710–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|
| Коэффициент усиления, дБи | 16,7 ± 0,5 | 17,4 ± 0,6 | 17,5 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 7° | 65 ± 7° | 58 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,5° | 6,5 ± 0,5° | 6 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 ≥15 | ||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | <1,5 |
| Развязка между входами, дБ | ≥26 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 200 Вт |
| Блок RET | KRCU20D-3 |
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1990 × 396 × 190 мм |
| Размеры упаковки | 2230 × 490 × 320 мм |
| Масса антенны | 21(%) кг |
| Масса монтажного комплекта | 4,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–12° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APXXX-0727-1867IR работает в полосах 698–960 / 1710–2690 МГц: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Многодиапазонные секторы базовых станций (LTE 700 (APT), LTE 800, GSM900, UMTS900, LTE 900, LTE 1800, UMTS2100, LTE 2100, LTE 2600, LTE TDD 2600): 3 радиомодуля на одной панели, консолидация антенн нескольких технологий и операторов на площадках с ограничениями по ветровой нагрузке и месту на опоре.
Антенна КАДАММ APXXX-0727-1867IR, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APXXX-0727-1867IR | APXXX-0727-1865IR | APXXX-0727-1465 | APXXX-0822-1768 | APXXX-0922-1765 | APXXX-1727-1868 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 2×1710–2690 МГц | 698–960 / 1710–2690 МГц | 698–960 / 2×1710–2690 МГц | 790–960 / 1710–1990 / 1920–2170 МГц | 880–960 / 2×1710–2170 МГц | 3×1710–2690 МГц |
| Поляризация | 3×±45° | ±45° | 3×±45° | 3×±45° | 3×±45° | 3×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 65° | 66° | — | — |
| Коэффициент усиления | 17,5 дБи | 17,4 дБи | 14,5 дБи | 17,3 дБи | 17,3 дБи | 18 дБи |
| Электрический наклон | 2–12°, RET | 2–12°, RET | 2°, фикс. | 0–14° / 0–10°, фикс. | 0–14 0–10°, фикс. | 0–10°, фикс. |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APXXX-0727-1867IR — 698–960 / 1710–2690 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APXXX-0727-1867IR — 6 × розетка 4.3-10 (IEC 61169-54), расположение — снизу; поляризация — 3×±45°.
У KADAMM APXXX-0727-1867IR крепление на трубу Ø50–Ø115 мм, размеры 1990 × 396 × 190 мм, масса 21(%) кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APXXX-0727-1867IR — 2–12° — задаётся блоком RET по AISG; механический наклон 0–12° — кронштейном.
Артикул для заказа — KADAMM APXXX-0727-1867IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXXX-0727-1867IR могут уточняться без уведомления.
Поставляем KADAMM APXXX-0727-1867IR — секторная антенна базовой станции 698–2690 МГц, 17,5 дБи, 6 портов под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
