Панельная секторная антенна базовых станций с 3 независимыми излучающими системами 1710–2690 МГц и кросс-поляризацией ±45°. Электрический наклон регулируется в пределах 0–10°.
Коротко: KADAMM APXXX-1727-1868 — 1710–2690 МГц, 6 портов, длина 1350 мм, масса 25 кг, усиление 18 дБи. От ближайшей модели KADAMM K803172719 отличается так: тяжелее на 6,8 кг (25 против 18,2 кг); усиление ниже на 0,5 дБ в диапазоне 1710–2690 МГц (18 против 18,5 дБи).

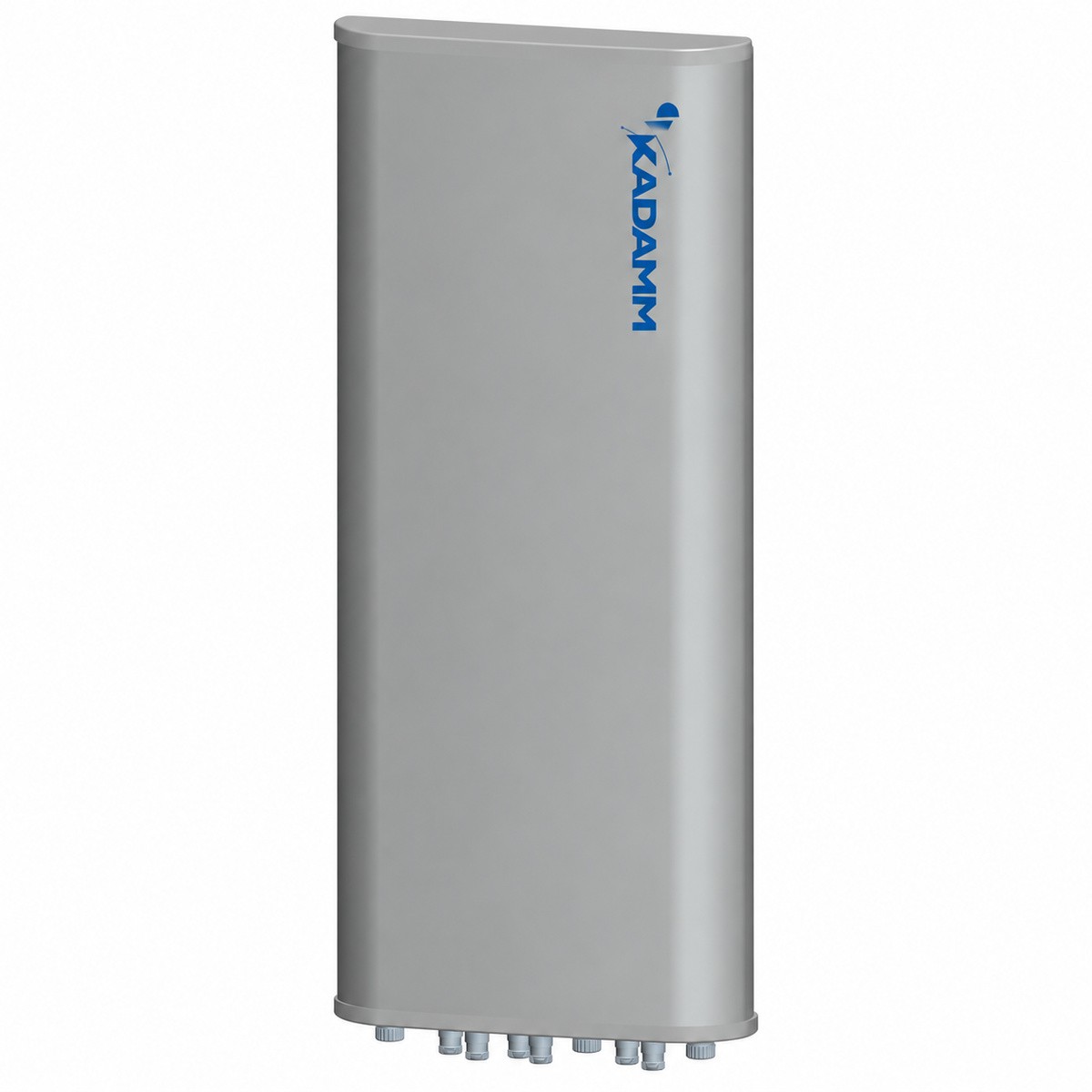

Антенна КАДАММ APXXX-1727-1868 — трёхдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с 3 независимыми излучающими системами 1710–2690 МГц, кросс-поляризацией ±45° и 6 портами. Рабочие полосы перекрывают GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B3, B1, B40, B7, B38, B41), что позволяет подключить радиомодули с MIMO 2×2 в каждой системе, MIMO 4×4 при объединении парных систем.
Коэффициент усиления 17,3–18 дБи по поддиапазонам при высоте полотна 1350 мм. Электрический наклон регулируется в пределах 0–10°, способ регулировки уточняйте у менеджера; механический наклон 0–15°. КСВН не более 1,5.

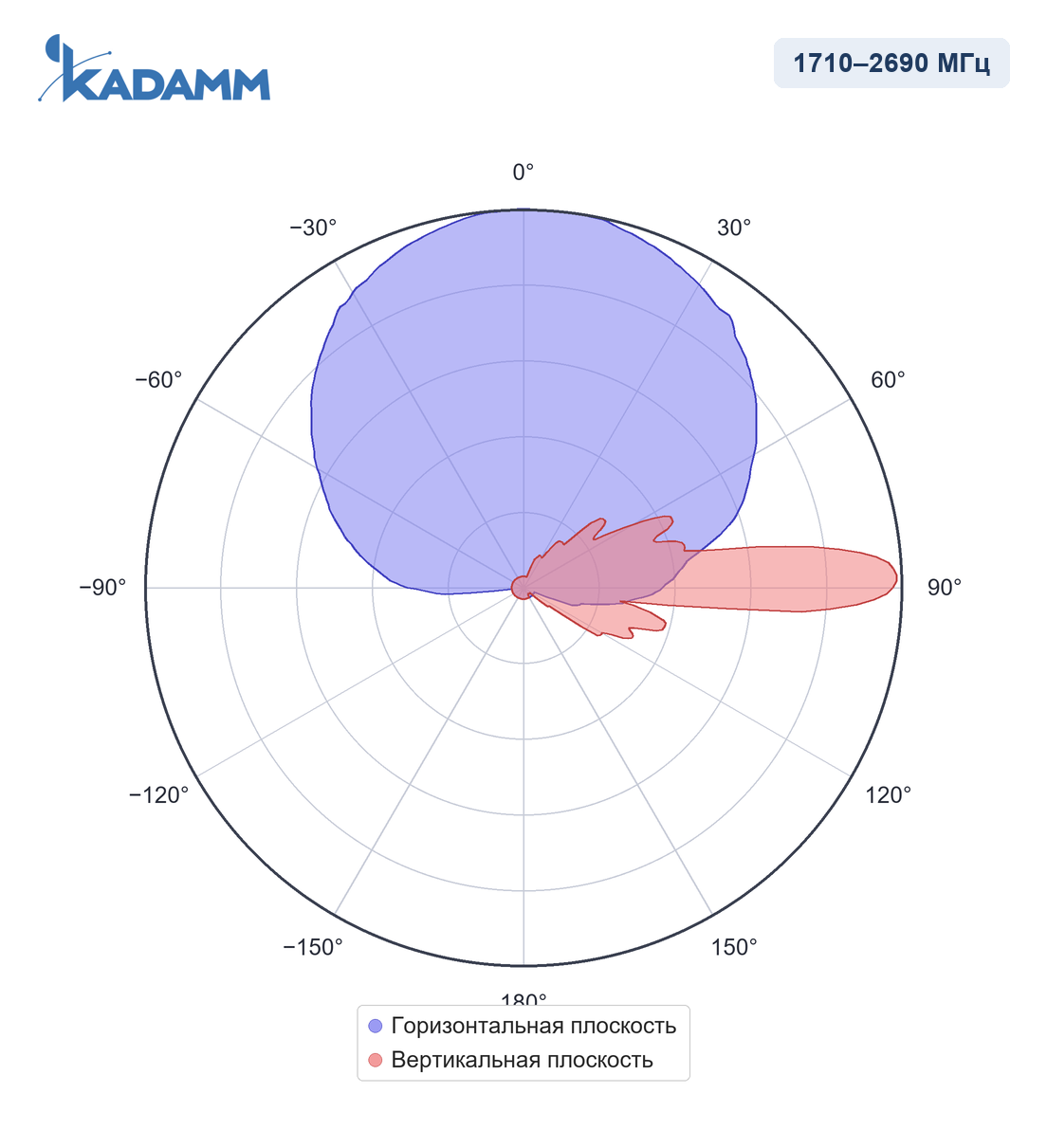

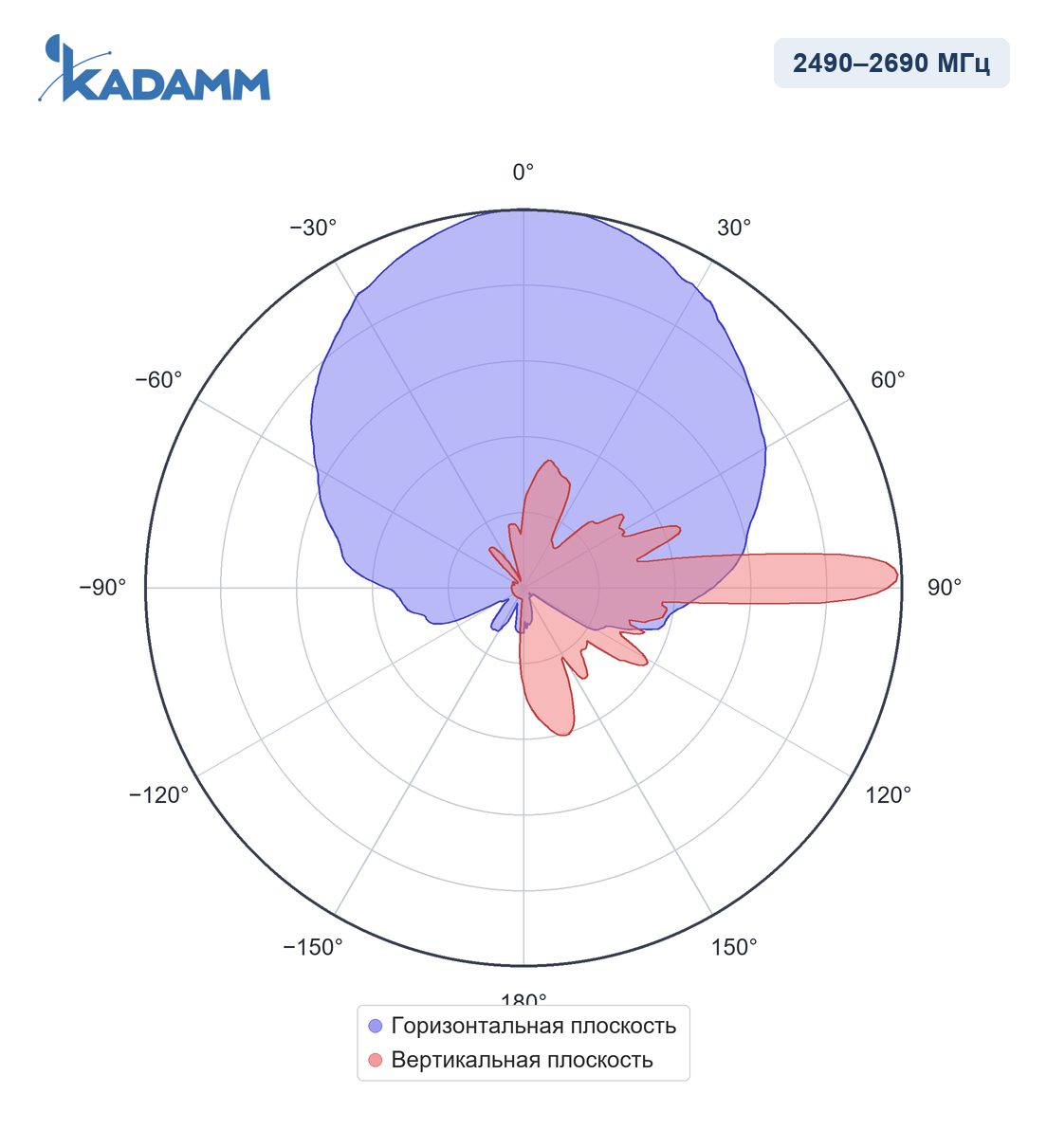

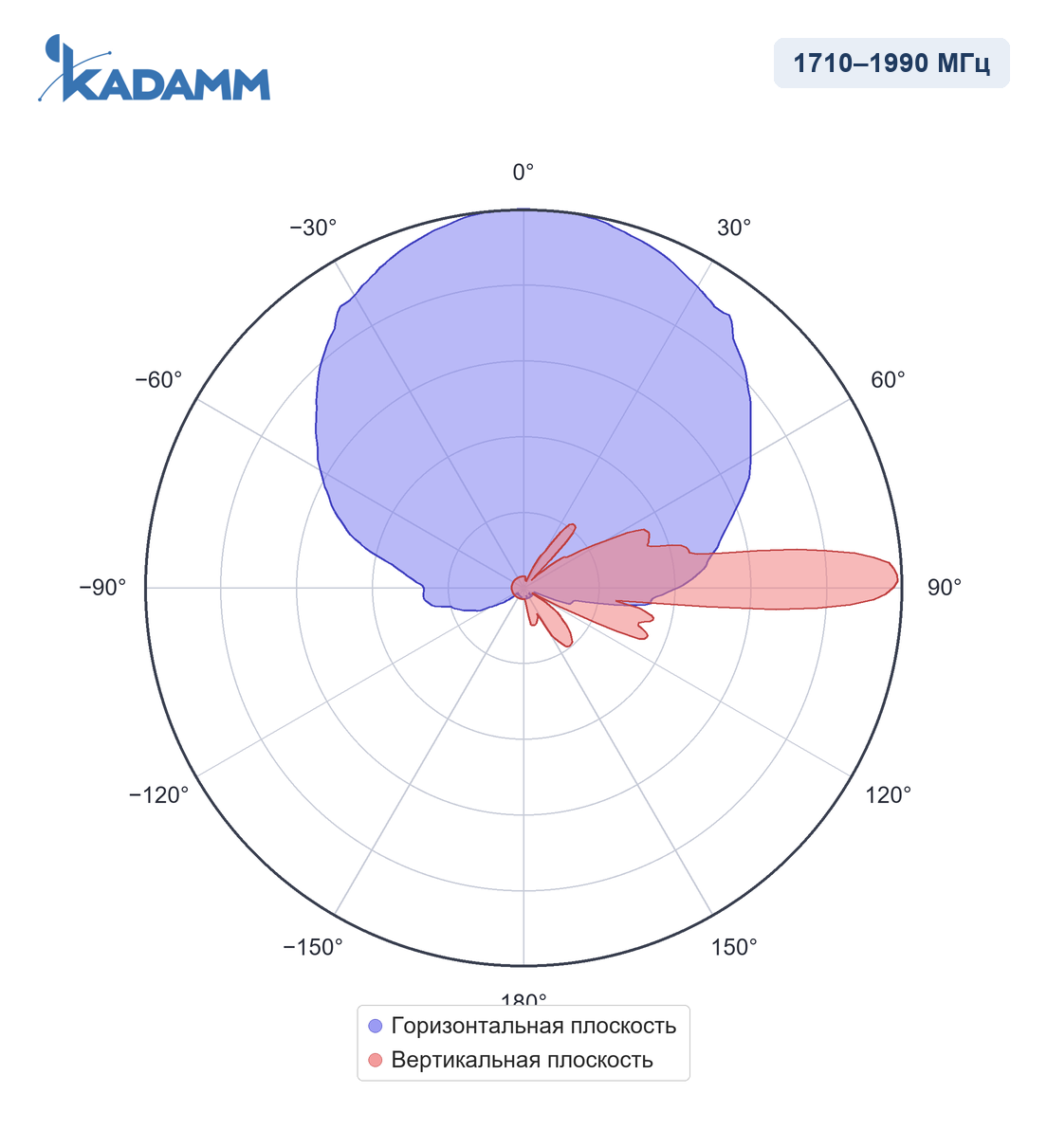

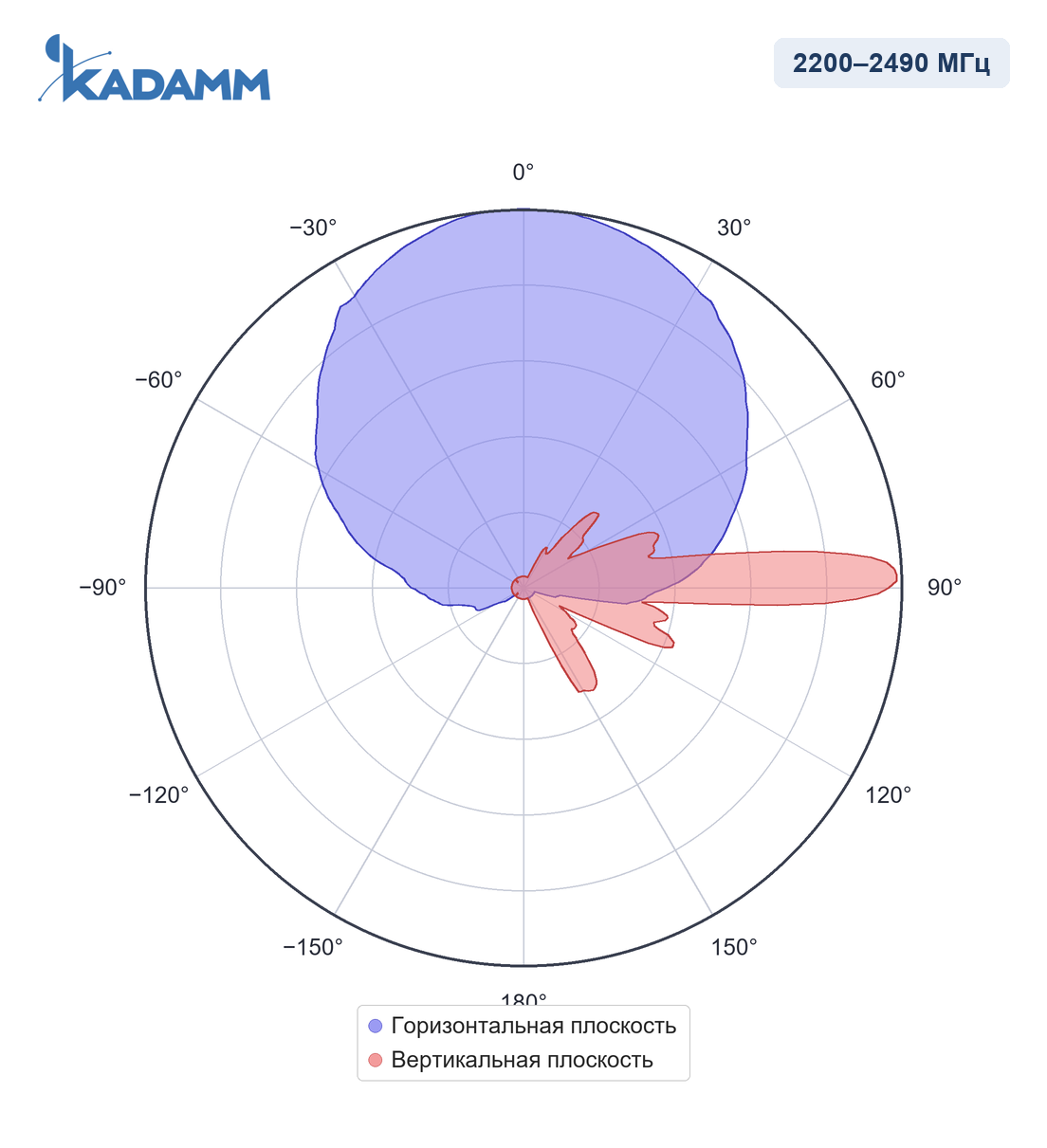

Диаграммы направленности KADAMM APXXX-1727-1868 в полосах 1710–1990 МГц, 1920–2200 МГц, 2200–2490 МГц, 2490–2690 МГц — нормированные, в полярных координатах.
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 3×1710–2690 МГц | |||
| Коэффициент усиления, дБи | 17,3 | 17,5 | 17,8 | 18 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | |||
| Подавление первого бокового лепестка, дБ | ||||
| Поляризация | ±45° | |||
| Электрический наклон | 0–10° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами, дБ | ≥28 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 250 Вт | |||
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1350 × 515 × 100 мм |
| Размеры упаковки | 1630 × 610 × 200 мм |
| Масса антенны | 25 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APXXX-1727-1868 работает в полосах 1710–2690 МГц: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Секторы базовых станций в диапазонах GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600: ёмкостные слои сети в городской застройке, плотные площадки.
Антенна КАДАММ APXXX-1727-1868, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APXXX-1727-1868 | APXXX-0922-1765 | APXXX-0822-1768 | APXXX-0727-1867IR | APXXX-0727-1865IR | APXXX-0727-1465 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 3×1710–2690 МГц | 880–960 / 2×1710–2170 МГц | 790–960 / 1710–1990 / 1920–2170 МГц | 698–960 / 2×1710–2690 МГц | 698–960 / 1710–2690 МГц | 698–960 / 2×1710–2690 МГц |
| Поляризация | 3×±45° | 3×±45° | 3×±45° | 3×±45° | ±45° | 3×±45° |
| Ширина ДН по уровню −3 дБ | — | — | 66° | 65° | 65° | 65° |
| Коэффициент усиления | 18 дБи | 17,3 дБи | 17,3 дБи | 17,5 дБи | 17,4 дБи | 14,5 дБи |
| Электрический наклон | 0–10°, фикс. | 0–14 0–10°, фикс. | 0–14° / 0–10°, фикс. | 2–12°, RET | 2–12°, RET | 2°, фикс. |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APXXX-1727-1868 — 1710–2690 МГц — перекрывают диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APXXX-1727-1868 — 6 × розетка 7/16 DIN (IEC 61169-4), расположение — снизу; поляризация — 3×±45°.
У KADAMM APXXX-1727-1868 крепление на трубу Ø50–Ø115 мм, размеры 1350 × 515 × 100 мм, масса 25 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APXXX-1727-1868 — 0–10° — регулируется; механический наклон 0–15° — кронштейном.
Артикул для заказа — KADAMM APXXX-1727-1868, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXXX-1727-1868 могут уточняться без уведомления.
Поставляем KADAMM APXXX-1727-1868 — секторная антенна базовой станции 1710–2690 МГц, 18 дБи, 6 портов под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
