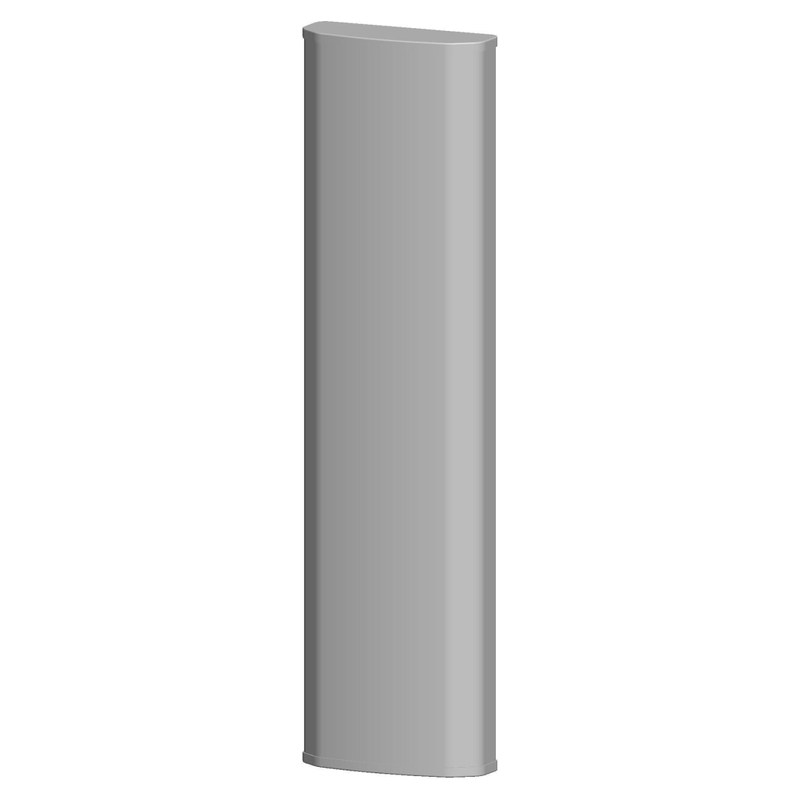

Панельная секторная антенна базовых станций с рабочими полосами 698–960 и 1710–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.
Коротко: KADAMM APXXX-0727-1865IR — 698–2690 МГц, 6 портов, длина 2080 мм, масса 20 кг, усиление 17,4 дБи. От ближайшей модели KADAMM K803602618 отличается так: другой набор диапазонов: 698–2690 МГц против 698–862 / 880–960 / 1710–2690 МГц; легче на 9 кг (20 против 29 кг).
KADAMM APXXX-0727-1865IR — панель для сектора базовой станции сотовой сети, полосы 698–960 / 1710–2690 МГц. Главное в цифрах: 6 входов; горизонтальный луч 65°; усиление до 17,4 дБи; наклон луча 2–12°.
Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (непластифицированный ПВХ (uPVC)). Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 2080 мм вертикальный луч составляет 11°.
Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка не менее 15 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Развязка между входами — не менее 25 дБ.
Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад не менее 25 дБ — в тыл уходит примерно в 316 раз меньше мощности, чем в главный лепесток.
По вертикали луч узкий — 11°, поэтому зону обслуживания задают наклоном. Расчёт простой: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 6,6°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается. Кронштейн добавляет механический наклон 0–11°; его оставляют для грубой доводки, потому что при механическом наклоне задний лепесток поднимается, а края сектора уходят вверх.
Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт / 200 Вт; IM3 не выше −150 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 6 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Цифра антенны сохраняется для всей линии, только если перемычки и разъёмы того же класса; разъёмы 4.3-10 для этого и созданы — меньше 7/16 и с более стабильным контактом.
Корпус и крепление: высота × ширина × глубина 2080 × 385 × 138 мм, масса 20 кг и 4 кг монтажного комплекта, диаметр трубы Ø50–Ø115 мм, рабочая температура −40…+60 °C, предельный ветер 60 м/с. Масса и площадь панели — исходные данные для расчёта кронштейна и опоры.
| Параметр | 698–896 МГц | 870–960 МГц | 1710–2170 МГц | 2300–2500 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц | ||||
| Коэффициент усиления, дБи | 15,6 ± 0,5 | 16 ± 0,5 | 16,6 ± 0,5 | 17,4 ± 0,6 | 17,3 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 60 ± 5° | 68 ± 7° | 66 ± 7° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11° | 9° | 7° | 6° | 5,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±65°: ≥8) | ||||
| Поляризация | ±45° | ||||
| Электрический наклон | 2–12° | ||||
| КСВН | ≤1,5 | ||||
| Развязка между входами, дБ | ≥25 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 400 Вт / 200 Вт | ||||
| Блок RET | KRCU20D-3 | ||||
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 385 × 138 мм |
| Размеры упаковки | 2310 × 480 × 260 мм |
| Масса антенны | 20 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–11° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.
С лучом 65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.
Несколько систем излучателей в одном корпусе выручают при модернизации сайта: одна панель заменяет две–три старые, на опоре освобождается место, снижается ветровая нагрузка, а оборудование разных диапазонов или операторов подключается к своим входам.
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 698–960 / 1710–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы. 6 входов; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.
Ширина луча. 65° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.
Наклон. Посчитайте угол на край соты плюс половину вертикального луча (11°) и сравните с наклоном панели — 2–12°.
Тракт. Мощность на вход — до 400 Вт / 200 Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.
Опора. Кронштейн и труба Ø50–Ø115 мм — под массу 20 кг и ветровую нагрузку.
Антенна КАДАММ APXXX-0727-1865IR, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APXXX-0727-1865IR | APXXX-0727-1867IR | APXXX-0727-1465 | APXXX-0822-1768 | APXXX-0922-1765 | APXXX-1727-1265 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 1710–2690 МГц | 698–960 / 2×1710–2690 МГц | 698–960 / 2×1710–2690 МГц | 790–960 / 1710–1990 / 1920–2170 МГц | 880–960 / 2×1710–2170 МГц | 2×1710–2170 / 2500–2690 МГц |
| Поляризация | ±45° | 3×±45° | 3×±45° | 3×±45° | 3×±45° | 3×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | 65° | 66° | — | 65° |
| Коэффициент усиления | 17,4 дБи | 17,5 дБи | 14,5 дБи | 17,3 дБи | 17,3 дБи | 12 дБи |
| Электрический наклон | 2–12°, RET | 2–12°, RET | 2°, фикс. | 0–14° / 0–10°, фикс. | 0–14 0–10°, фикс. | 0–14° |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У панели 6 входов. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Два однотрактных модуля одного диапазона на одну систему подключают через комбайнер, учитывая его потери.
Модуль каждого диапазона занимает свою систему. Когда модулей больше, чем систем, диапазоны сводят комбайнером перед антенной, а его вносимые потери и класс по интермодуляции закладывают в расчёт линии. По перечню радиомодулей на сектор подберём модель с нужным числом входов.
Верхний край луча по уровню −3 дБ направляют на границу соты. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (11°): для мачты 40 м и радиуса 2 км — около 6,6°, для крыши 25 м и радиуса 800 м — около 7,3°.
Электрический наклон панели — 2–12°, этого хватает для типовых высот подвеса. Окончательный угол уточняют по модели радиопокрытия и контрольным замерам после запуска; пришлите высоты, азимуты и радиусы секторов — посчитаем наклоны для вашего сайта. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.
Цифра показывает, насколько продукты интермодуляции третьего порядка слабее несущих в стандартном испытании по IEC 62037: на антенну подают два тона по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Если такие продукты попадают в приёмный канал, у сектора растёт шум и падает чувствительность.
Параметр важен, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Перемычки, разъёмы и кабели линии выбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе низкая интермодуляция самой панели теряет смысл.
Собственная масса панели — 20 кг, монтажного комплекта — 4 кг. Ветровую нагрузку считают по площади фронтальной стороны панели. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.
Кронштейн рассчитан на трубу Ø50–Ø115 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту. Комплект крепления под вашу опору уточняйте у менеджера.
Столько, сколько секторов в схеме сайта. При луче 65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель работает на свой сектор базовой станции со своими радиомодулями, и ёмкость сайта делится между секторами.
Если зона вытянута вдоль дороги или нужна большая ёмкость, число секторов меняют, а с ним и ширину луча панели. Пришлите карту площадки и требования к ёмкости — подберём схему секторизации и модели панелей KADAMM под неё, а также проверим, хватит ли места на опоре.
Артикул для заказа — KADAMM APXXX-0727-1865IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXXX-0727-1865IR могут уточняться без уведомления.
Поставляем KADAMM APXXX-0727-1865IR — секторная панельная антенна 698–960 / 1710–2690 МГц, 17,4 дБи, 6 портов, RET под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
