Панельная секторная антенна базовых станций с излучающими системами 790–960 МГц, 1710–1990 МГц и 1920–2170 МГц и кросс-поляризацией ±45°. Электрический наклон регулируется в пределах 0–14° / 0–10°.
Коротко: KADAMM APXXX-0822-1768 — 790–960 / 1710–1990 / 1920–2170 МГц, 6 портов, длина 1390 мм, масса 15 кг, усиление 14,5 / 17,3 / 17,2 дБи. От ближайшей модели KADAMM K803172719 отличается так: другой набор диапазонов: 790–960 / 1710–1990 / 1920–2170 МГц против 3×1710–2690 МГц; корпус длиннее на 30 мм (1390 против 1360 мм).
Антенна КАДАММ APXXX-0822-1768 — трёхдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с излучающими системами 790–960 МГц, 1710–1990 МГц и 1920–2170 МГц, кросс-поляризацией ±45° и 6 портами. Рабочие полосы перекрывают LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B20, B5, B8, B3, B1), что позволяет подключить радиомодули с MIMO 2×2 в каждом диапазоне.
Коэффициент усиления 14,2–14,5 / 16,8–17,3 / 17,2 дБи по поддиапазонам при высоте полотна 1390 мм, ширина луча в вертикальной плоскости 13–14 / 6,5–7 / 6°. Электрический наклон регулируется в пределах 0–14° / 0–10°, способ регулировки уточняйте у менеджера; механический наклон 0–10°. КСВН не более 1,5.

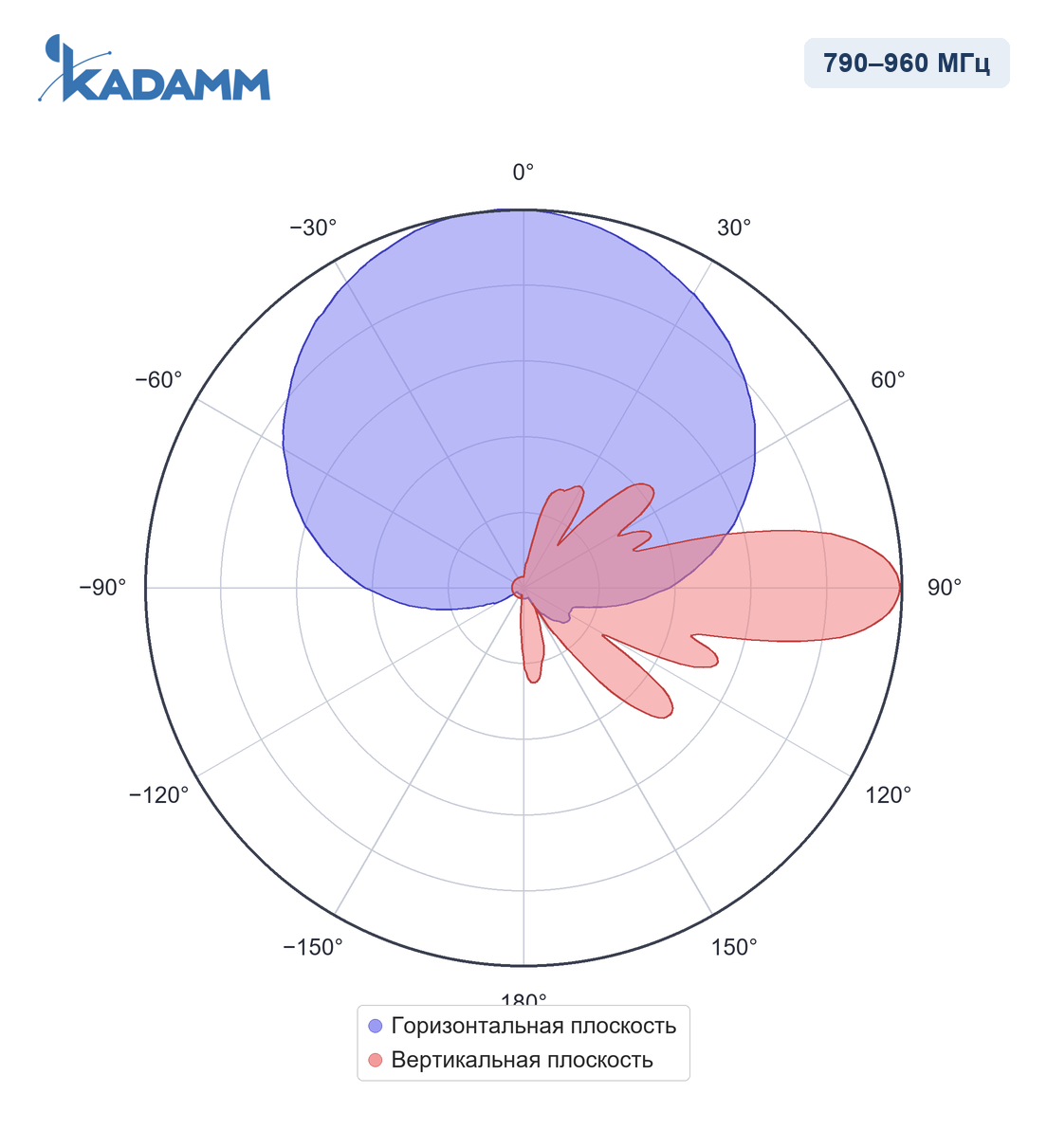

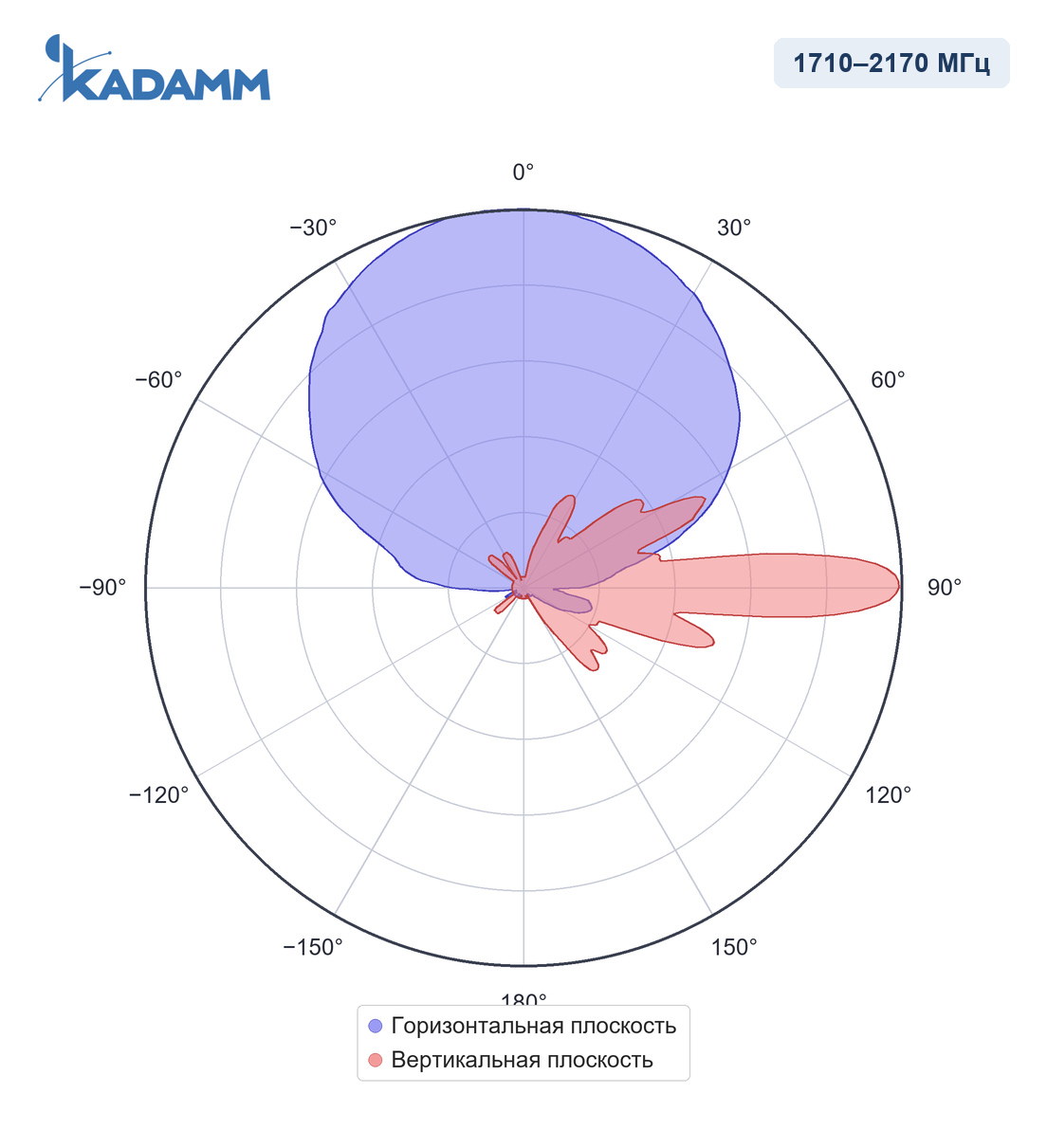

Диаграммы направленности KADAMM APXXX-0822-1768 в полосах 790–960 МГц, 1710–2170 МГц — нормированные, в полярных координатах.
Система 790–960 МГц
| Параметр | 790–896 МГц | 880–960 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 14,2 | 14,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68° | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14° | 13° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | |
| Электрический наклон | 0–14° | |
Система 1710–1990 МГц
| Параметр | 1710–1880 МГц | 1850–1990 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 16,8 | 17,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68° | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7° | 6,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | |
| Электрический наклон | 0–10° | |
Система 1920–2170 МГц
| Параметр | 1920–2170 МГц |
|---|---|
| Коэффициент усиления, дБи | 17,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 62° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) |
| Электрический наклон | 0–10° |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥28 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1390 × 385 × 138 мм |
| Размеры упаковки | 1690 × 450 × 250 мм |
| Масса антенны | 15 (антенна) кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APXXX-0822-1768 работает в полосах 790–960 / 1710–1990 / 1920–2170 МГц: сети LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100 (диапазоны 3GPP B20/n20, B5/n5, B8/n8, B3/n3, B1/n1). Многодиапазонные секторы базовых станций (LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100): 3 радиомодуля на одной панели, консолидация антенн нескольких технологий и операторов на площадках с ограничениями по ветровой нагрузке и месту на опоре. Ширина луча 66° подходит для секторных площадок.

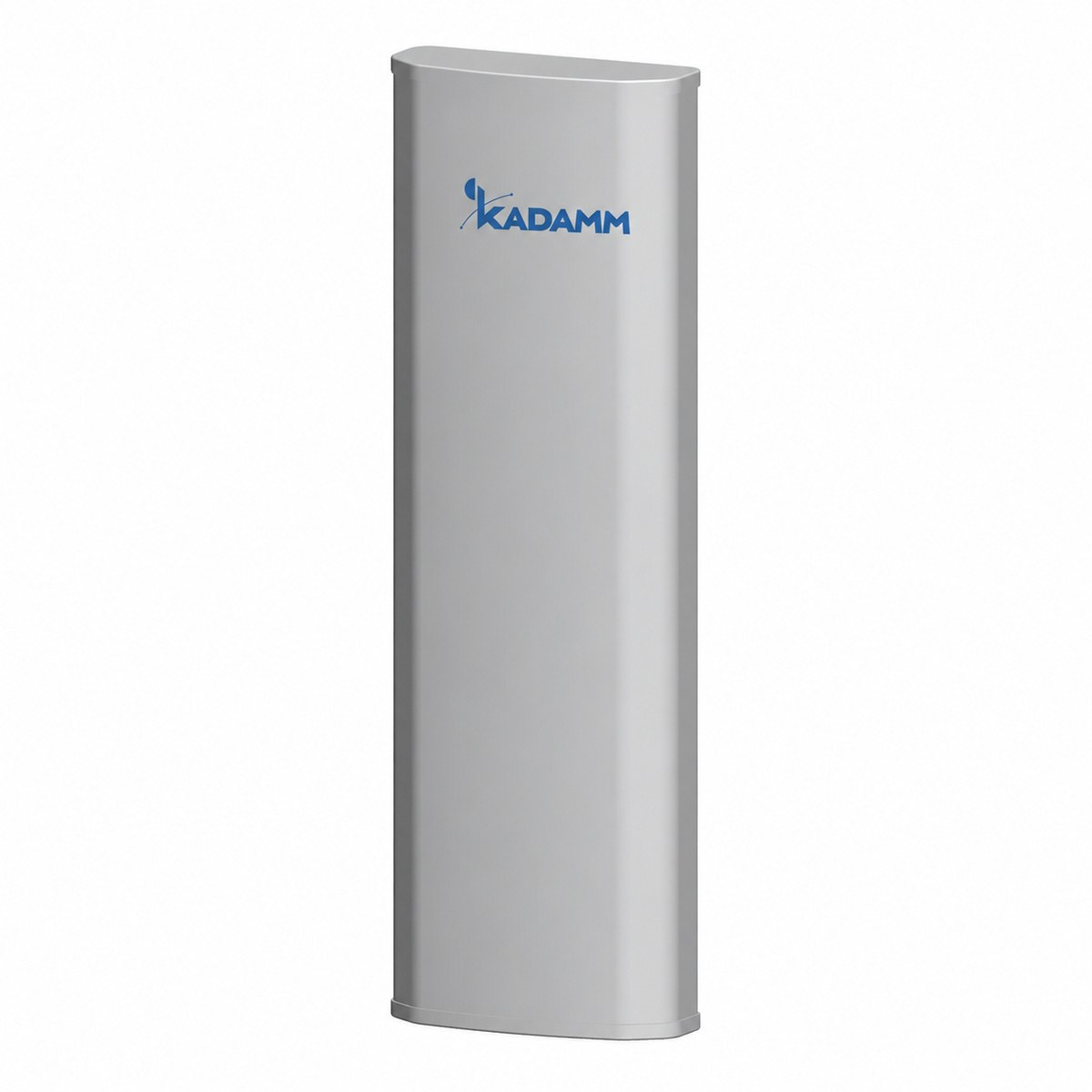

Антенна КАДАММ APXXX-0822-1768, монтажный комплект на трубу Ø50–Ø115 мм.

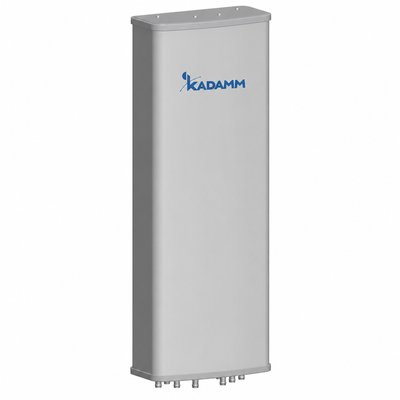

| Параметр | APXXX-0822-1768 | APXXX-0727-1867IR | APXXX-0727-1865IR | APXXX-0727-1465 | APXXX-0922-1765 | APXXX-1727-1868 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 790–960 / 1710–1990 / 1920–2170 МГц | 698–960 / 2×1710–2690 МГц | 698–960 / 1710–2690 МГц | 698–960 / 2×1710–2690 МГц | 880–960 / 2×1710–2170 МГц | 3×1710–2690 МГц |
| Поляризация | 3×±45° | 3×±45° | ±45° | 3×±45° | 3×±45° | 3×±45° |
| Ширина ДН по уровню −3 дБ | 66° | 65° | 65° | 65° | — | — |
| Коэффициент усиления | 17,3 дБи | 17,5 дБи | 17,4 дБи | 14,5 дБи | 17,3 дБи | 18 дБи |
| Электрический наклон | 0–14° / 0–10°, фикс. | 2–12°, RET | 2–12°, RET | 2°, фикс. | 0–14 0–10°, фикс. | 0–10°, фикс. |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APXXX-0822-1768 — 790–960 / 1710–1990 / 1920–2170 МГц — перекрывают диапазоны 3GPP B20/n20, B5/n5, B8/n8, B3/n3, B1/n1; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APXXX-0822-1768 — 6 × розетка 7/16 DIN (IEC 61169-4), расположение — снизу; поляризация — 3×±45°.
У KADAMM APXXX-0822-1768 крепление на трубу Ø50–Ø115 мм, размеры 1390 × 385 × 138 мм, масса 15 (антенна) кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APXXX-0822-1768 — 0–14° / 0–10° — регулируется; механический наклон 0–10° — кронштейном.
Да. У каждой системы свой диапазон электрического наклона (0–14° и 0–10° и 0–10°); способ регулировки уточняйте у менеджера.
Артикул для заказа — KADAMM APXXX-0822-1768, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXXX-0822-1768 могут уточняться без уведомления.
Поставляем KADAMM APXXX-0822-1768 — секторная антенна базовой станции 790–2170 МГц, 17,3 дБи, 6 портов под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
