Панельная секторная антенна базовых станций с излучающими системами 880–960 МГц и 2×1710–2170 МГц и кросс-поляризацией ±45°. Электрический наклон регулируется в пределах 0–14 0–10°.
Коротко: KADAMM APXXX-0922-1765 — 880–960 / 2×1710–2170 МГц, 6 портов, длина 1280 мм, масса 11 кг, усиление 14,2 / 17,3 дБи. От ближайшей модели KADAMM APXXX-1727-1868 отличается так: другой набор диапазонов: 880–960 / 2×1710–2170 МГц против 3×1710–2690 МГц; корпус короче на 70 мм (1280 против 1350 мм).
Антенна КАДАММ APXXX-0922-1765 — трёхдиапазонная секторная панельная антенна для базовых станций сотовой связи (BTS) с излучающими системами 880–960 МГц и 2×1710–2170 МГц, кросс-поляризацией ±45° и 6 портами. Рабочие полосы перекрывают GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B8, B3, B1), что позволяет подключить радиомодули с MIMO 2×2 в каждой системе, MIMO 4×4 при объединении парных систем.
Коэффициент усиления 14,2 / 16,8–17,3 дБи по поддиапазонам при высоте полотна 1280 мм. Электрический наклон регулируется в пределах 0–14 0–10°, способ регулировки уточняйте у менеджера; механический наклон 0–12°. Интермодуляция IM3 не выше −150(2×43 дБм), КСВН не более 1,5.

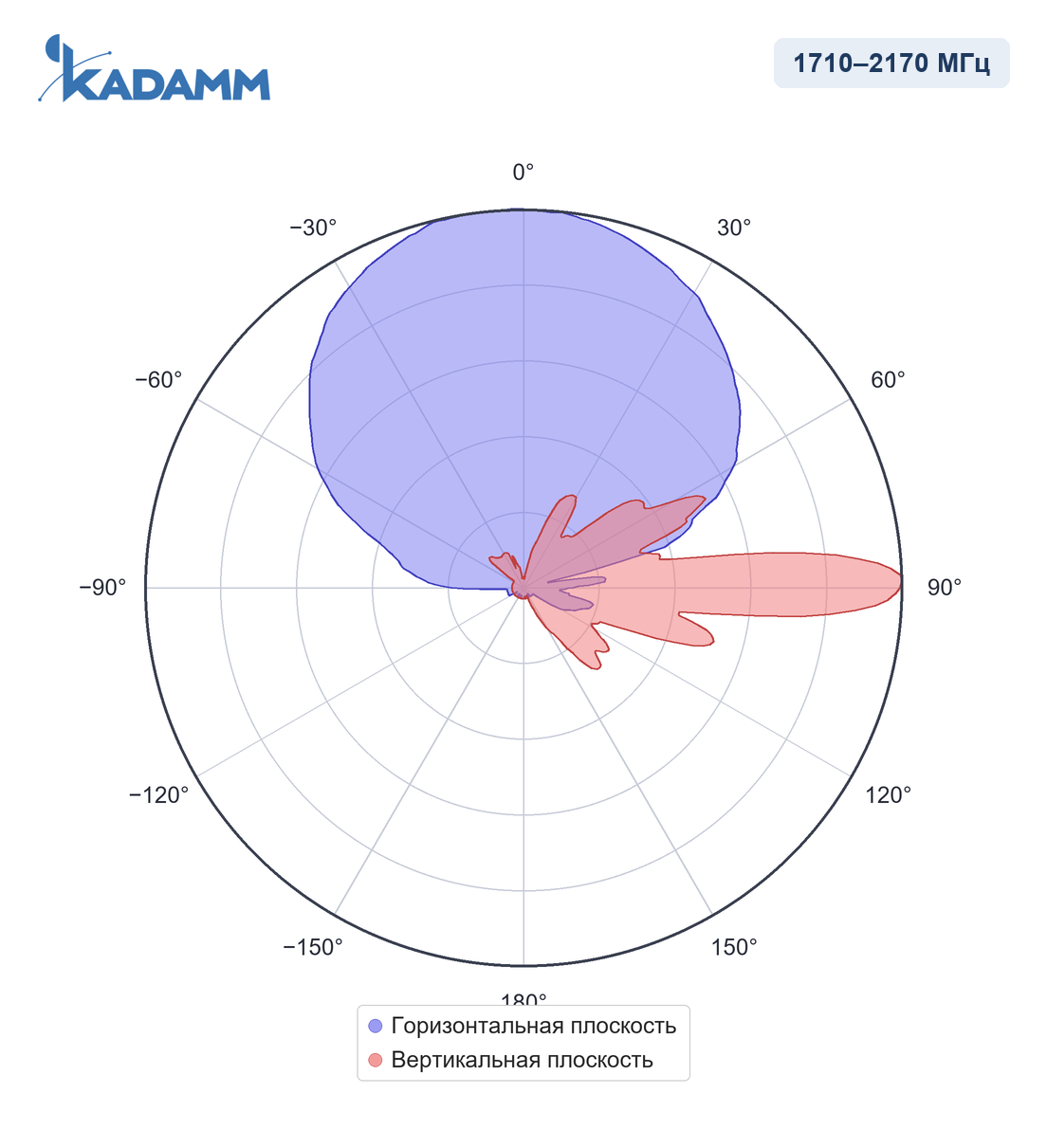

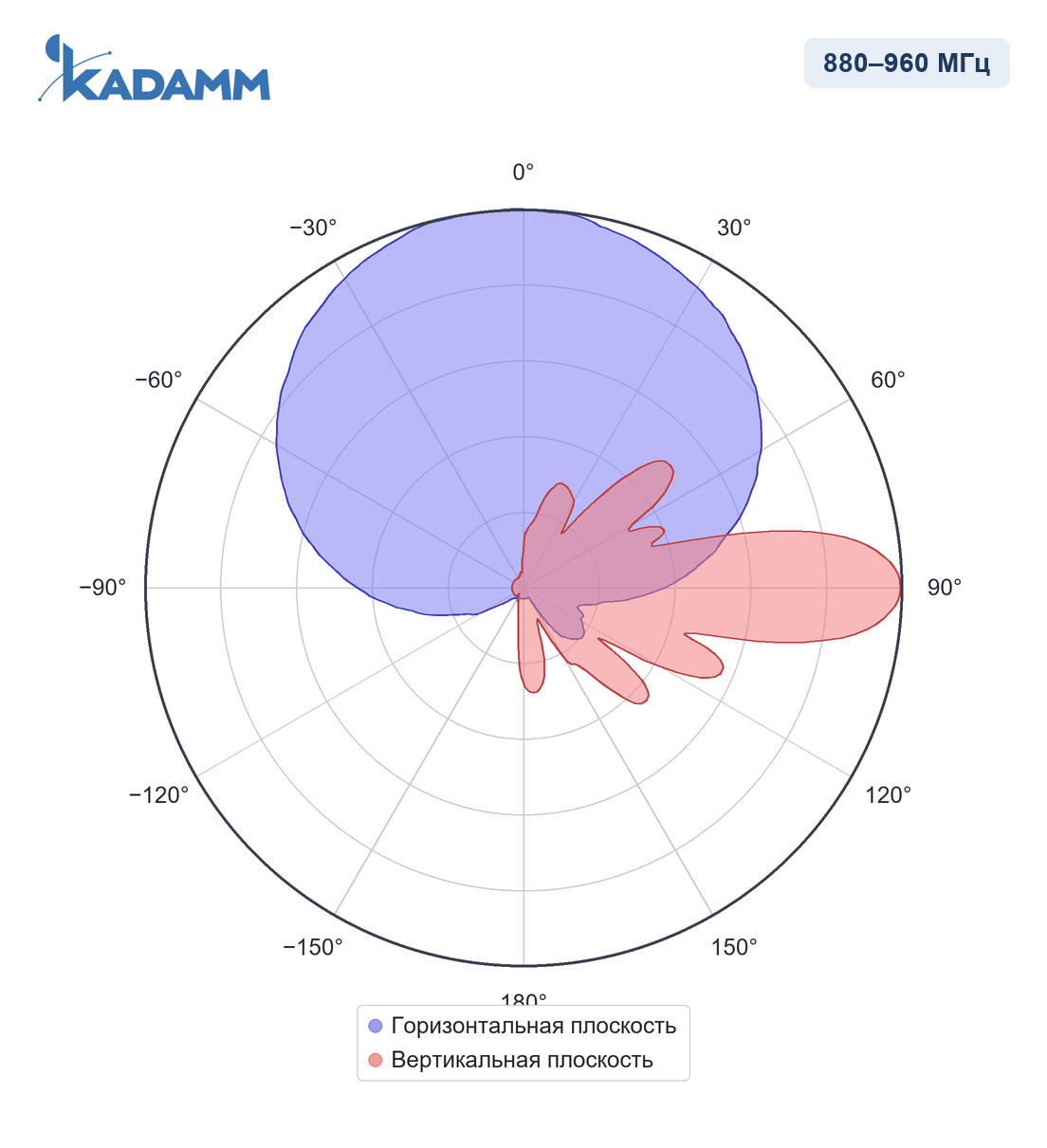

Диаграммы направленности KADAMM APXXX-0922-1765 в полосах 880–960 МГц, 1710–2170 МГц — нормированные, в полярных координатах.
Система 880–960 МГц
| Параметр | 880–960 МГц |
|---|---|
| Коэффициент усиления, дБи | 14,2 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) |
Система 2×1710–2170 МГц
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Коэффициент усиления, дБи | 16,8 | 17,3 | 17,2 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | ||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 0–14 0–10° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150(2×43 дБм) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 250 Вт |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Размеры упаковки | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 11–17,5 кг |
| Масса монтажного комплекта | 11–17,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–12° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Артикул | Усиление, дБи | Длина / габариты, мм | Масса, кг |
|---|---|---|---|
| KADAMM APXXX-0922-1765 | 14,2 | 1280×385×138 | 11 |
| KADAMM APXXX-0922-1765-2 | 14,2 | 1390×385×138 | 14,5 |
| KADAMM APXXX-0922-1765-3 | 16,5 | 1560×385×138 | 16 |
| KADAMM APXXX-0922-1765-4 | 16,5 | 1560×385×138 | 16,5 |
| KADAMM APXXX-0922-1765-5 | 16,5 | 1760×385×138 | 17,5 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APXXX-0922-1765 работает в полосах 880–960 / 1710–2170 МГц: сети GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B8/n8, B3/n3, B1/n1). Многодиапазонные секторы базовых станций (GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100): 3 радиомодуля на одной панели, консолидация антенн нескольких технологий и операторов на площадках с ограничениями по ветровой нагрузке и месту на опоре.

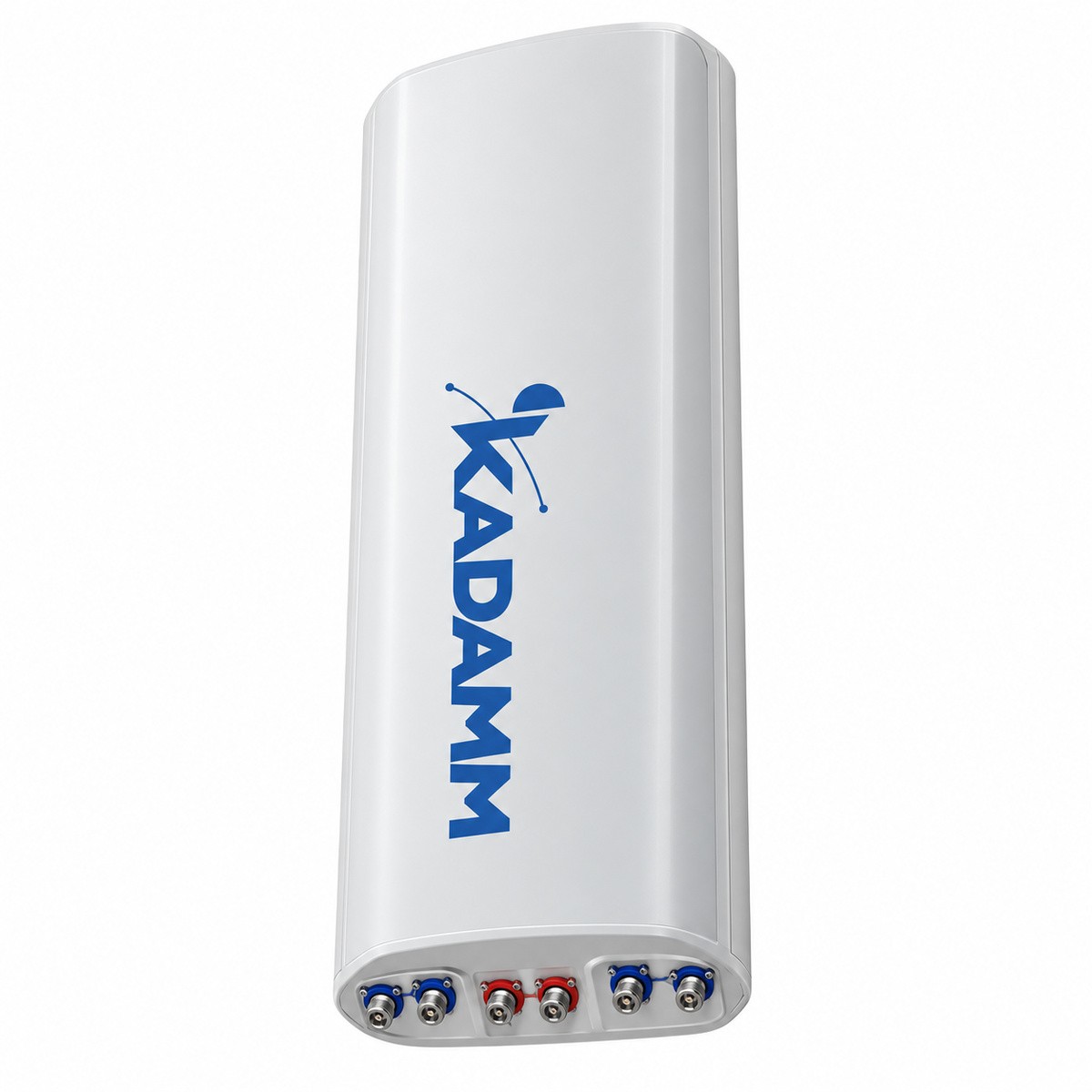

Антенна КАДАММ APXXX-0922-1765, монтажный комплект на трубу Ø50–Ø115 мм.
| Параметр | APXXX-0922-1765 | APXXX-0822-1768 | APXXX-0727-1867IR | APXXX-0727-1865IR | APXXX-0727-1465 | APXXX-1727-1868 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 880–960 / 2×1710–2170 МГц | 790–960 / 1710–1990 / 1920–2170 МГц | 698–960 / 2×1710–2690 МГц | 698–960 / 1710–2690 МГц | 698–960 / 2×1710–2690 МГц | 3×1710–2690 МГц |
| Поляризация | 3×±45° | 3×±45° | 3×±45° | ±45° | 3×±45° | 3×±45° |
| Ширина ДН по уровню −3 дБ | — | 66° | 65° | 65° | 65° | — |
| Коэффициент усиления | 17,3 дБи | 17,3 дБи | 17,5 дБи | 17,4 дБи | 14,5 дБи | 18 дБи |
| Электрический наклон | 0–14 0–10°, фикс. | 0–14° / 0–10°, фикс. | 2–12°, RET | 2–12°, RET | 2°, фикс. | 0–10°, фикс. |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APXXX-0922-1765 — 880–960 / 1710–2170 МГц — перекрывают диапазоны 3GPP B8/n8, B3/n3, B1/n1; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APXXX-0922-1765 — 6 × розетка 7/16 DIN (IEC 61169-4), расположение — снизу; поляризация — 3×±45°.
У KADAMM APXXX-0922-1765 крепление на трубу Ø50–Ø115 мм, размеры по исполнению (см. таблицу «Исполнения»), масса 11–17,5 кг, выдерживает ветер до 60 м/с.
Электрический наклон KADAMM APXXX-0922-1765 — 0–14 0–10° — регулируется; механический наклон 0–12° — кронштейном.
Да. У каждой системы свой диапазон электрического наклона (0–14 0–10° и 0–14 0–10°); способ регулировки уточняйте у менеджера.
Артикул для заказа — KADAMM APXXX-0922-1765, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APXXX-0922-1765 могут уточняться без уведомления.
Поставляем KADAMM APXXX-0922-1765 — секторная антенна базовой станции 880–2170 МГц, 14,2–17,3 дБи, 6 портов под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
