Цену и сроки подтвердит менеджер.

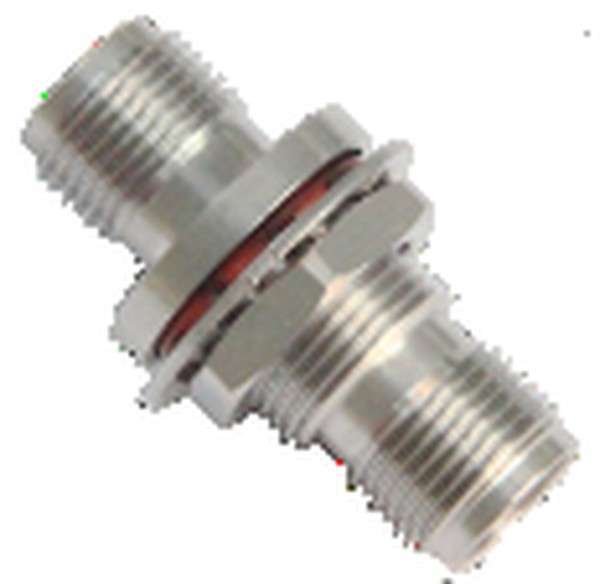

Переходники коаксиальные 2,4 мм–SMP: 4 модели, диапазон до 40 ГГц. Соединение трактов с разными типами или полом соединителей.
Серия KADAMM ПК-2,4-SMP — 4 модели в диапазоне до 40 ГГц, соединители 2,4 мм, SMP. Модели различаются: КСВН, описание, температура.
В серии KADAMM ПК-2,4-SMP — 4 модели. Для каждой модели — диапазон частот, КСВН, типы и пол соединителей (вилка или розетка), материал корпуса.
Переход нужен там, где соединители двух узлов не сочленяются напрямую: разные типы или одинаковый род на обеих сторонах (две вилки, две розетки). Он короче кабельной перемычки и вносит меньше ослабления и отражений.
Любой переход — неоднородность тракта. Верхнюю частоту пары задаёт соединитель с меньшей предельной частотой, а на измерительных портах переход часто ставят как сохранитель: износ от многократных подключений принимает он, а не дорогой разъём прибора.
По таблице исполнений KADAMM ПК-2,4-SMP: КСВН от 1,35 до 1,5 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Переходы 2,4 мм–SMP. Переход 2,4 мм–SMP соединяет резьбовой прецизионный порт с защёлкивающимся SMP-выводом модуля или платы. Это удобный способ подключить анализатор к SMP-каналам без кабельной перемычки. Частотный предел здесь за SMP. Защёлкивающуюся сторону надвигают строго по оси; для многократных измерений выбирают исполнение с подходящим усилием фиксации ответной вилки. Пара 2,4 мм–SMP используется при настройке модулей, которые в изделии подключаются слепым сочленением, а на стенде — к анализатору миллиметрового класса. В серии есть разные сочетания пола и исполнения под разные типы фиксации. Если переход часто переставляют с канала на канал, удобно держать несколько одинаковых экземпляров: лепестки защёлки со временем теряют упругость, и переход начинает сидеть свободно. Сторону 2,4 мм затягивают тарированным ключом до того, как защёлкнуть SMP-сторону.
| Параметр | По серии |
|---|---|
| Моделей в серии | 4 |
| Диапазон частот серии | до 40 ГГц |
| КСВН | 1,35–1,5 |
| Описание | 2,4 |
| Рабочая температура | -55–165 °C |
| Артикул | КСВН | Описание | Температура, °C |
|---|---|---|---|
| KADAMM ПК-2,4(в)-SMP(в) | 1,5 | 2,4 мм (в) – SMP (в) | -50–+85 |
| KADAMM ПК-2,4(в)-SMP(р) | 1,35 | 2,4 мм (в) – SMP (р) | -55–+165 |
| KADAMM ПК-2,4(р)-SMP(в) | 1,35 | 2,4 мм (р) – SMP (в) | -55–+165 |
| KADAMM ПК-2,4(р)-SMP(р) | 1,5 | 2,4 мм (р) – SMP (р) | -50–+85 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–40 |
| Внешний проводник (материал / покрытие) | пассивированная нержавеющая сталь или бериллиевая бронза с золочением |
| Параметр | Что означает |
|---|---|
| КСВН | Отражение, вносимое переходом: чем ближе к единице, тем меньше он искажает измерения и согласование тракта. В серии: 1,35–1,5. |
| Описание | Расшифровка исполнения: типы и пол соединителей, форма корпуса (прямой, угловой, проходной, тройник). В серии: 2,4. |
| Рабочая температура, °C | Диапазон температур, в котором сохраняются механические и электрические характеристики. В серии: -55–165 °C. |
Выбор внутри серии KADAMM ПК-2,4-SMP: КСВН — от 1,35 у KADAMM ПК-2,4(в)-SMP(р) до 1,5 у KADAMM ПК-2,4(р)-SMP(р).
Измерительные стенды и тракты векторных анализаторов цепей, стыковка узлов с разными соединителями, защита портов приборов от износа.
Комплект поставки модели серии KADAMM ПК-2,4-SMP: переход коаксиальный, паспорт изделия.
Можно, но каждый стык добавляет отражение и ослабление.
Один переход с нужными соединителями на концах даёт меньший КСВН тракта.
Механически эти соединители совместимы.
Для прецизионных измерений подбирают переход измерительного класса, равного классу порта прибора, — иначе порт прибора изнашивается быстрее.
По строке таблицы исполнений — полным артикулом.
Нет нужной пары — укажите типы и род соединителей на концах.
Ответную вилку с ограниченной фиксацией или гладкую — их легче разъединять при многократных подключениях.
Все 4 модели серии KADAMM ПК-2,4-SMP работают в диапазоне до 40 ГГц.
У всех 4 модели серии KADAMM ПК-2,4-SMP: Диапазон частот, ГГц — 0–40; Внешний проводник (материал / покрытие) — пассивированная нержавеющая сталь или бериллиевая бронза с золочением.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПК-2,4-SMP — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПК-2,4-SMP могут уточняться без уведомления.
Поставляем Переходники коаксиальные 2,4 мм–SMP KADAMM ПК-2,4-SMP под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
