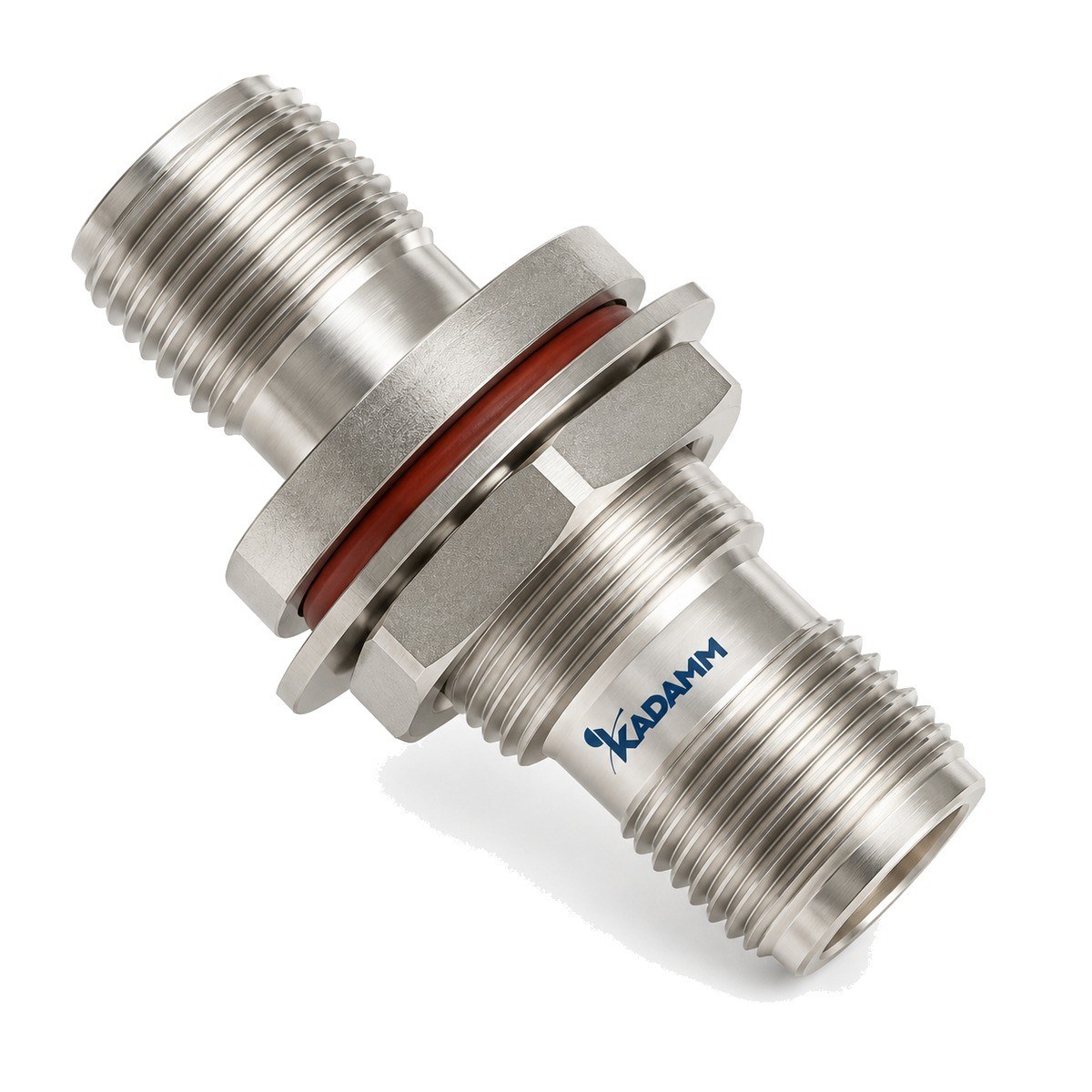

Переходники коаксиальные TRB–TRB KADAMM ПК-TRB-TRB

Серия KADAMM ПК-TRB-TRB — 5 моделей в диапазоне до 3 ГГц. Модели различаются: описание, корпус.

В серии KADAMM ПК-TRB-TRB — 5 моделей. Для каждой модели — диапазон частот, КСВН, типы и пол соединителей (вилка или розетка), материал корпуса.

Переход нужен там, где соединители двух узлов не сочленяются напрямую: разные типы или одинаковый род на обеих сторонах (две вилки, две розетки). Он короче кабельной перемычки и вносит меньше ослабления и отражений.

Любой переход — неоднородность тракта. Верхнюю частоту пары задаёт соединитель с меньшей предельной частотой, а на измерительных портах переход часто ставят как сохранитель: износ от многократных подключений принимает он, а не дорогой разъём прибора.

Однотипные переходы TRB. Переходы TRB — триаксиальные: кроме центрального проводника и внешнего экрана в них проходит промежуточный охранный проводник. В серии есть прямые переходы, проходной и тройники для разветвления триаксиальной линии. Такие переходы нужны в установках измерения малых токов и высоких сопротивлений, где охранный проводник держит потенциал, близкий к сигнальному, и исключает утечку по изоляции. Чистота изоляторов здесь важнее, чем в обычных трактах: загрязнение создаёт паразитные токи. Тройники TRB позволяют подключить к одной триаксиальной линии два прибора, например электрометр и источник смещения. Изоляторы переходов очищают только спиртом и безворсовыми салфетками; прикосновения пальцами к изолятору оставляют следы, создающие утечки. Электрическая длина и согласование для триаксиальной линии вторичны; главными параметрами тут являются изоляция между проводниками и чистота поверхностей, поэтому переходы хранят закрытыми.

Измерительные стенды и тракты векторных анализаторов цепей, стыковка узлов с разными соединителями, защита портов приборов от износа.

Комплект поставки модели серии KADAMM ПК-TRB-TRB: переход коаксиальный, паспорт изделия.
