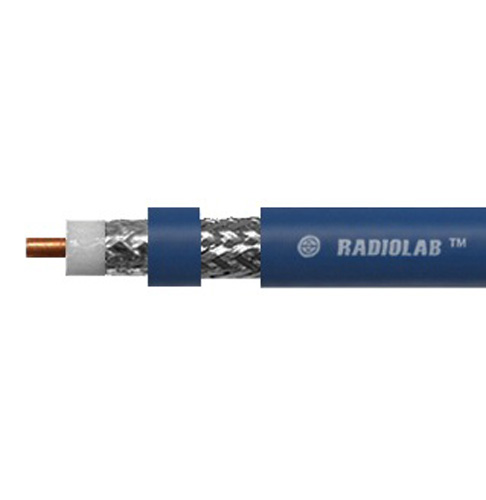

Профессиональный коаксиальный кабель 50 Ом внешним Ø 13,1 мм для построения различных систем радиосвязи с фидерными трактами большой протяжённости. Центральная жила 3,5 мм из чистой меди (BC), вспененный полиэтилен (FPE), двойной экран DF + плотная оплётка TC 95 %. Внешняя оболочка PVC синяя, стойкая к УФ. Диапазон рабочих температур −40 … +70 °C.
10D-FB PVC — профессиональный коаксиальный кабель для построения различных систем радиосвязи с фидерными трактами большой протяжённости. Применение физически вспененного диэлектрика PEEG обеспечивает низкий коэффициент затухания в широкой полосе частот и долговременную стабильность параметров в течение всего срока службы. Повышенный коэффициент экранирования обусловлен плотной оплёткой из лужёной меди в сочетании с двухсторонней алюминиевой фольгой. Оболочка ВЧ-кабеля 10D-FB изготовлена из материала, стойкого к УФ-излучению. По соотношению цена/качество аналоги на отечественном рынке отсутствуют. По сравнению с 10D-FB PE отличается материалом оболочки: PVC синяя вместо чёрного полиэтилена. Электрические характеристики одинаковые. Применяется в основном для прокладки внутри помещений или в кабельных каналах.
| Электрические характеристики | |
|---|---|
| Импеданс | 50 ± 2 Ом |
| Погонная ёмкость | 81,5 пФ/м |
| Коэффициент укорочения | 1,22 |
| Затухание, 50 МГц | 2,1 дБ / 100 м |
| Затухание, 150 МГц | 3,7 дБ / 100 м |
| Затухание, 450 МГц | 7,1 дБ / 100 м |
| Затухание, 900 МГц | 10,3 дБ / 100 м |
| Затухание, 1200 МГц | 12,0 дБ / 100 м |
| Затухание, 1800 МГц | 15,1 дБ / 100 м |
| Затухание, 2450 МГц | 18,3 дБ / 100 м |
| Конструкция | |
|---|---|
| Центральная жила | 3,5 мм, чистая медь (BC), сплошная |
| Диэлектрик | 9,7 мм, вспененный полиэтилен (FPE / PEEG) |
| Основной экран | Двухсторонняя алюминиевая фольга (DF), 100 % |
| Оплётка | Лужёная медь (TC), 95 % |
| Внешняя оболочка | Поливинилхлорид (PVC), синий, УФ-стойкий |
| Внешний диаметр | 13,1 мм |
| Рабочий диапазон температур | −40 … +70 °C |
| Параметр | 10D-FB PVC ◀ | 10D-FB PE | 8D-FB PVC | 8D-FB PE |
|---|---|---|---|---|
| Внешний Ø | 13,1 мм | 13,1 мм | 11,1 мм | 11,1 мм |
| Ø жилы | 3,5 мм (BC) | 3,5 мм (BC) | 2,6 мм (BC) | 2,6 мм (BC) |
| Оболочка | PVC blue | PE black | PVC blue | PE black |
| Прокладка | Внутри помещений | Снаружи | Внутри помещений | Снаружи |
| Затух. @ 1,8 ГГц | 15,1 дБ | 15,1 дБ | 21,0 дБ | 21,0 дБ |
| Темп. диапазон | −40…+70 °C | −60…+70 °C | −25…+60 °C | −60…+70 °C |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
10D-FB PVC дополняет уличный 10D-FB PE и подходит для внутренних магистральных трактов.
Купить Radiolab 10D-FB PVC
Доставка по всей России · Заводская гарантия · Русскоязычная техподдержка
Характеристики:
Поставляем Коаксиальный кабель Radiolab 10D-FB PVC (blue) (Радиолаб) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
