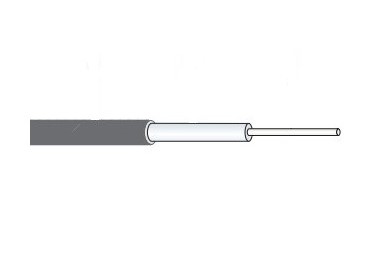

Specialized impedance semi-rigid коаксиальный кабель Micro-Coax с импедансом 95 Ом. Самый высокоомный артикул серии UT-034 (и один из самых высокоомных в каталоге Micro-Coax). Применяется в специфических задачах: высокоскоростные импульсные системы, низкоёмкостные тракты, специальные микросборки. Очень тонкий центральный проводник SPCW — 0,0711 мм. Внешний проводник цельномедный, диэлектрик PTFE. Higher Order Mode 177 ГГц — самый высокий в серии UT-034.
UT-034-95 — высокоомное исполнение UT-034 со специальным импедансом 95 Ом. Самый высокий импеданс в серии UT-034 и один из самых высоких в каталоге Micro-Coax. Высокий импеданс соответствует низкой погонной ёмкости — критично для высокоскоростных импульсных систем с малым rise time. Очень тонкий центральный проводник SPCW (0,0711 мм) обеспечивает требуемое отношение Z. Higher Order Mode 177 ГГц — рекорд в серии UT-034.
| Электрические параметры | |
|---|---|
| Импеданс | 95 Ом (специальный) |
| Макс. рабочая частота | 65 ГГц |
| Higher Order Mode | 177 ГГц |
| Voltage withstanding | 2700 V RMS @60 Hz |
| Corona extinction voltage | 900 V RMS @60 Hz |
| Тип внешнего проводника | Copper |
| Конструкция | |
|---|---|
| Тип | Semi-Rigid Coaxial, Specialized Impedance |
| Центральный проводник | Silver-Plated Copper-Weld (SPCW), тонкий |
| Диаметр центр. проводника | 0,0711 мм (0,0028") |
| Диэлектрик | PTFE (сплошной) |
| Внешний проводник | Медь (гофрированная) |
| Наружный диаметр | 0,864 мм (0,034") |
| Механические параметры | |
|---|---|
| Вес | 0,29 кг/100 м (0,19 lbs/100 ft) |
| Радиус изгиба (мин.) | 1,27 мм (0,050") |
| Темп. целостности внеш. проводника | 150 °C |
| Макс. длина отрезка | 6,10 м (20 ft) |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −55 до +125 °C |
| Импеданс | 95 Ом (без MIL-сертификации) |
| RoHS | Compliant |
| Применение | Высокоскоростные импульсные системы, низкоёмкостные тракты |
| Частота, ГГц | Затухание, dB/100 ft | Затухание, dB/100 м | Мощность CW, Вт @20 °C |
|---|---|---|---|
| 0,5 | 42,5 | 139,4 | 28,2 |
| 1,0 | 60,4 | 198,2 | 19,9 |
| 5,0 | 137,4 | 450,8 | 8,8 |
| 10,0 | 196,7 | 645,4 | 6,1 |
| 18,0 | 267,7 | 878,4 | 4,5 |
| 26,5 | 328,7 | 1078,5 | 3,7 |
| 40,0 | 410,1 | 1345,5 | 3,0 |
| 50,0 | 462,8 | 1518,4 | 2,6 |
| 65,0 | 534,4 | 1753,3 | 2,3 |
| 90,0 | 640,0 | 2099,7 | 1,9 |
Данные при температуре кабеля 20 °C. Источник — официальный datasheet Micro-Coax UT-034-95. Higher Order Mode 177 ГГц — работа до 65 ГГц с большим запасом.
UT-034 — самый компактный стандартный кабель Micro-Coax (0,864 мм). Применяется с миниатюрными blind-mate и precision-разъёмами. Распайка требует высокотехнологичного оборудования.
| Тип разъёма | Полоса | Типичное применение |
|---|---|---|
| SMP / SMPM / SMPS | до 40-65 ГГц | Миниатюрные blind-mate разъёмы — основной класс разъёмов для UT-034. Применяются в плотных микро-волновых модулях, AESA T/R-сборках. |
| GPO / GPPO | до 40-65 ГГц | Семейство premium-blind-mate разъёмов. Применяется в дорогом измерительном оборудовании и spaceborne-системах. |
| 2.4 mm | до 50 ГГц | Для прецизионных тестовых перемычек 0.034". Применяется в верхних моделях сетевых анализаторов. |
| 1.85 mm (V-connector) | до 67 ГГц | Premium-precision разъём для самых высокочастотных применений UT-034. mmWave-тракты. |
Готовые перемычки UT-034 с предустановленными микро-разъёмами поставляются по запросу — уточняйте конкретные артикулы у менеджера. Полевая распайка precision-разъёмов на 0.034" возможна, но требует прецизионного оборудования и квалифицированного персонала.
UT-034-95 — самый высокоомный в серии UT-034. Соседи — другие специальные импедансы.
| Артикул | Отличие | Когда выбирать |
|---|---|---|
| UT-034-25 | Спец. импеданс 25 Ом | Низкоомное согласование. |
| UT-034C-17 | Спец. импеданс 17 Ом | Очень низкоомное согласование. |
| UT-034C-10 | Спец. импеданс 10 Ом (PFA диэлектрик) | Самое низкое согласование в micro-калибре. |
| UT-085-93 | Размер 0.085" + 93 Ом (мощность выше) | Когда нужен высокоомный с большей мощностью. |
| UT-034-M17 | 50 Ом базовый + MIL | Стандартные RF-применения. |
| UT-047-70 | Размер 0.047" + 70 Ом | Промежуточный высокоомный. |
Подробнее об особенностях и применениях semi-rigid коаксиальных кабелей:
Поставляем Micro-Coax UT-034-95 Коаксиальный кабель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
