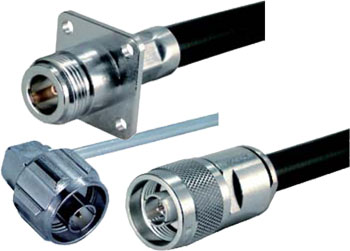

Разъём Eupen NF50V78M — N-female 7/8" прямой, M
Прямой N-female (гнездо) для коаксиального кабеля 7/8" (серия M). Тип 5228A. PIM ≤ −155 дБн, RL ≥ 35 дБ @ 3 ГГц, IP67/IP68. Совместим с кабелями EC5-50-A и EC5-50-A-FR.
О модели
NF50V78M — прямой N-female (гнездо) для кабеля 7/8" (серия M). Разъём разработан по стандарту N-типа согласно IEC 60169. Контактные поверхности посеребрены для минимизации потерь вставки и интермодуляции. Герметизация — силиконовые О-кольца, IP67/IP68 в сопряжённом состоянии. Корпус из латуни с пассивированным никелевым покрытием. Разделка кабеля — инструментом SPTC50AV78M (или ключом F-78) за 3 минуты.
Ключевые преимущества
Что означают стандарты защиты
Технические характеристики
| Электрические характеристики | |
|---|---|
| Волновое сопротивление | 50 Ом |
| Коэффициент отражения @ 3 ГГц | ≥ 35 дБ |
| Pmax пик | 15 кВт (N1) / 10 кВт (M) |
| PIM (2 × 20 Вт) | ≤ −155 дБн (тип. −163 дБн) |
| Сопр. внешнего контакта | ≤ 1 мОм |
| Сопр. центрального контакта | ≤ 1 мОм |
| Экранирование до 1 ГГц | > 128 дБ |
| Напряжение испытания | 2,5 кВ (50 Гц) |
| Напряжение рабочее | 1 кВ (50 Гц) |
| Сопротивление изоляции | ≥ 5 ГОм |
| Механические характеристики | |
|---|---|
| Длина | 57 мм |
| Диаметр внешний | 53 мм |
| Вес | 153 г |
| Момент затяжки | 3−5 Н·м |
| Прочность гайки | 500 Н |
| Удержание кабеля | > 1000 Н |
| Ресурс сопряжений | ≥ 500 |
| Условия эксплуатации | |
|---|---|
| Диапазон температур | −40…+85 °C |
| Степень защиты | IP67 / IP68 |
| Влагостойкость | ANSI/SCTE 72 (−40 °C / +60 °C, 75% r.h., 2 нед.) |
| Коррозионная стойкость | IEC 60068-2-11 |
| Виброустойчивость | IEC 60068-2-6 (10−500 Гц, 10G) |
| Материалы | |
|---|---|
| Корпус | Латунь, пассивированное никелевое покрытие |
| Внешний контакт | Латунь, посеребрение / триметалл |
| Центральный контакт | Медный сплав CuBe, посеребрение |
| Диэлектрик | TPX |
| О-кольца | Силикон высокого качества |
IP-протоколы и кодеки
Сравнение с похожими моделями
Семейство прямых N-разъёмов Eupen для 7/8":
| Параметр | NM50V78N1 | NM50V78M | NF50V78N1 | NF50V78M ◀ |
|---|---|---|---|---|
| Тип | N-male | N-male | N-female | N-female |
| Серия | N1 | M | N1 | M |
| Pпик | 15 кВт | 10 кВт | 15 кВт | 10 кВт |
| Момент | 3−5 Н·м | 3−5 Н·м | 3−5 Н·м | 3−5 Н·м |
| Вес | 164 г | 164 г | 153 г | 153 г |
| IP | 67/68 | 67/68 | 67/68 | 67/68 |
| Карточка | Смотреть→ | Смотреть→ | Смотреть→ | — |
Области применения
Монтаж и настройка
- 1Подготовьте конец кабеля EC5-50-A инструментом SPTC50AV78M согласно инструкции II_CON-50_78.
- 2Наденьте О-кольца на кабель, убедитесь в их целостности.
- 3Наверните NF50V78M на подготовленный кабель вручную до упора.
- 4Затяните гайку ключом с моментом 3−5 Н·м (ключ F-78 или динамометрический).
- 5Проверьте герметичность и убедитесь, что О-кольца не выдавились.
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
Комплект поставки
| Позиция | PoE | DC 12В |
|---|---|---|
| Разъём NF50V78M | ✓ | ✓ |
| О-кольца (в комплекте) | ✓ | ✓ |
| Монтажная инструкция | ✓ | ✓ |
| Инструмент SPTC50AV78M | — | — |
| Заземление GCS78 | — | — |
Инструмент разделки и заземляющий комплект — отдельные позиции каталога.
Сертификация
Частые вопросы
Гарантии и сервис
Гарантия
12 месяцев
Гарантия производителя при соблюдении условий монтажа.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Kadamm NF50V78M
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Совместимые компоненты
Совместимые кабели
| Артикул | Кабель |
|---|---|
| EC5-50-A | Коаксиальный кабель 7/8" тип A |
| EC5-50-A-FR | Коаксиальный кабель 7/8" FR |
| EC5-50-HF | Коаксиальный кабель 7/8" HF |
| EC5-50-HF-FR | Коаксиальный кабель 7/8" HF-FR |
Инструмент разделки
| Артикул | Инструмент |
|---|---|
| SPTC50AV78M | Инструмент разделки 7/8" V |
| F-78 | Ключ монтажный 7/8" |
