Прямой кабельный BNC-штекер 75 Ом для систем HDTV и SDI-видео производства Telegärtner (Германия). Байонетное соединение по IEC 61169-8, оптимизирован для передачи цифрового видеосигнала. Монтаж: центральный контакт паяется, внешний обжимается. Для кабельной группы G7 (RG-316/U, RG-174/U, RG-188A/U, KX 22A, KX 3B). RoHS-совместим.

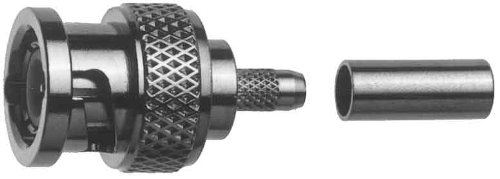

J01000B0018 — BNC прямой кабельный штекер 75 Ом HDTV, G7 производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 75 Ω, гарантированный рабочий диапазон до 0–4 ГГц. Совместим с кабельной группой G7: RG-316/U, RG-174/U, RG-188A/U, KX 22A, KX 3B. Соответствует международному стандарту интерфейса IEC 61169-8 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Монтаж: центральный контакт — пайка, внешний — обжим. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).
| Электрические характеристики | |
|---|---|
| Импеданс | 75 Ω |
| Рабочая полоса частот | 0–4 ГГц |
| Испытательное напряжение | 1,5 кВэфф / 50 Гц |
| Сопротивление изоляции | ≥ 5 ГΩ |
| Переходное сопротивление, центр | < 20 мΩ |
| Переходное сопротивление, внешн. | < 5 мΩ |
| Механические характеристики | |
|---|---|
| Стандарт разъёма | BNC |
| Стандарт интерфейса | IEC 61169-8 |
| Способ монтажа центрального контакта | пайка |
| Способ монтажа внешнего контакта | обжим |
| Ресурс по циклам сочленения | >500 |
| Совместимые кабели (группа G7) | |
|---|---|
| Список | RG-316/U, RG-174/U, RG-188A/U, KX 22A, KX 3B |
| Условия эксплуатации и сертификация | |
|---|---|
| Рабочая температура | −40 / +85 °C |
| RoHS-совместимость | ДА (2011/65/EU) |
| Происхождение | Германия (Made in DE) |
| Производитель | Telegärtner Karl Gärtner GmbH, Steinenbronn |
Артикул J01000B0018 принадлежит к серии J01000 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.
| Параметр | J01000B0018 ◀ | BNC угловой кабельный штекер 50 Ом J01000A0010 | BNC прямой кабельный штекер изолированный J01000A0014 | BNC прямой кабельный штекер 50 Ом J01000A0040 |
|---|---|---|---|---|
| Тип | — | угловой штекер 90° | прямой штекер, изолированный | прямой штекер |
| Импеданс | 75 Ω | 50 Ω | 50 Ω | 50 Ω |
| Полоса | 0–4 ГГц | 0–3 ГГц | 0–3 ГГц | 0–4 ГГц |
| Конфигурация | — | штекер (m) | штекер (m) | штекер (m) |
| Кабельная группа | G7 | G7 | G7 | G2 |
| Цена, ₽ | 746 | 605 | 406 | 356 |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
Стоимость и сроки изготовления опций — по запросу у менеджера.
