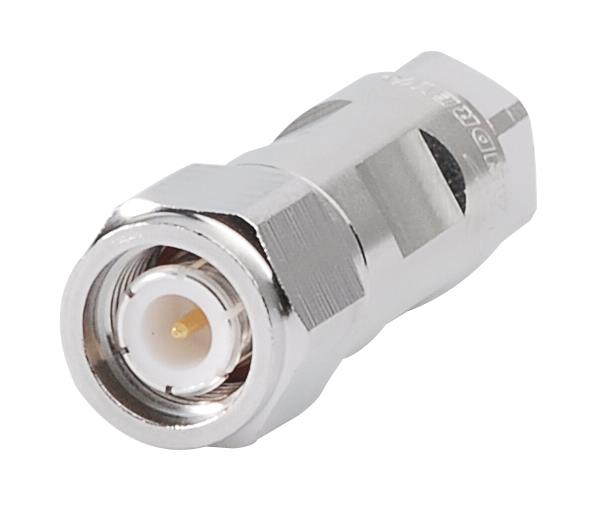

Разъём Andrew F1TTM-C — TNC Male прямой для кабеля FSJ1-50A 1/4"
Прямой TNC Male разъём для серии FSJ1-50A. Captivated центральный контакт с золотым покрытием, Self-clamping на оплётке. Рабочий диапазон до 10 ГГц, peak 5 кВт, IMD3 −112 дБм. TNC-интерфейс — компактная резьбовая альтернатива N с повышенной устойчивостью к вибрации.
О модели
F1TTM-C — TNC (Threaded Neill-Concelman) Male разъём для серии FSJ1-50A. TNC — интерфейс размером и формой как BNC, но с резьбовым соединением вместо штыкового. За счёт резьбы TNC даёт лучшую устойчивость к вибрации и лучшие RF-характеристики на высоких частотах (до 10 ГГц против 4 ГГц у BNC). Применяется в аэрокосмических и военных трактах, в РРЛ-станциях, в авиационном оборудовании.
Ключевые преимущества
Что означают стандарты защиты
Технические характеристики
| Общие характеристики | |
|---|---|
| Брэнд | HELIAX® |
| Серия кабеля | FSJ1-50A |
| Интерфейс | TNC Male |
| Корпус | Прямой |
| Крепление внешнего контакта | Self-clamping |
| Покрытие внешнего контакта | Trimetal |
| Крепление центрального контакта | Captivated |
| Покрытие центрального контакта | Gold (золото) |
| Длина · Диаметр | 43,43 мм · 16,51 мм |
| Масса | 30,52 г |
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Рабочий диапазон частот | 0−10000 МГц |
| Average Power @ 900 МГц | 0,4 кВт |
| Peak Power | 5 кВт |
| RF Operating Voltage | 500 Vrms |
| DC Test Voltage | 1500 В |
| IMD3 @ 910 МГц | −112 дБм (2 × +43 дБм) |
| Shielding Effectiveness | −110 дБ |
| Inner Contact Resistance, max | 1,5 мОм |
| Outer Contact Resistance, max | 0,4 мОм |
| VSWR / Return Loss по диапазонам | |
|---|---|
| 500−3000 МГц | VSWR 1,046 · RL 32,96 дБ |
| 3000−6000 МГц | VSWR 1,074 · RL 28,95 дБ |
| 6000−8000 МГц | VSWR 1,173 · RL 21,98 дБ |
| 8000−10000 МГц | VSWR 1,222 · RL 20,01 дБ |
| Механические характеристики | |
|---|---|
| Connector Retention Tensile Force | 449,27 Н (101 lbf) |
| Coupling Nut Proof Torque | 1,7 Н·м (15 in·lb) |
| Coupling Nut Retention Force | 445 Н (100 lbf) |
| Insertion Force | 66,72 Н (15 lbf) |
| Interface Durability | 500 циклов (IEC 61169-4:17) |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | −55…+85 °C |
| Температура хранения | −65…+125 °C |
| Вибрация | IEC 60068-2-6 |
| Термоудар | IEC 60068-2-14 |
| Коррозия | IEC 60068-2-11 |
Области применения
Монтаж и настройка
- 1Разделать FSJ1-50A по фирменному шаблону Andrew.
- 2Очистить торец центрального проводника от заусенцев.
- 3Установить корпус с Self-clamping на оплётку.
- 4Затянуть Coupling Nut моментом 1,7 Н·м.
- 5При подключении к ответной части использовать ключ для TNC (момент 1,1−1,7 Н·м).
- 6Проверить визуально посадку контактов.
Сертификация
Частые вопросы
Гарантии и сервис
Гарантия
1 год от производителя
При соблюдении условий монтажа (фирменный шаблон разделки FSJ1-50A, момент затяжки 1,7 Н·м) и эксплуатации в указанном температурном диапазоне.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
