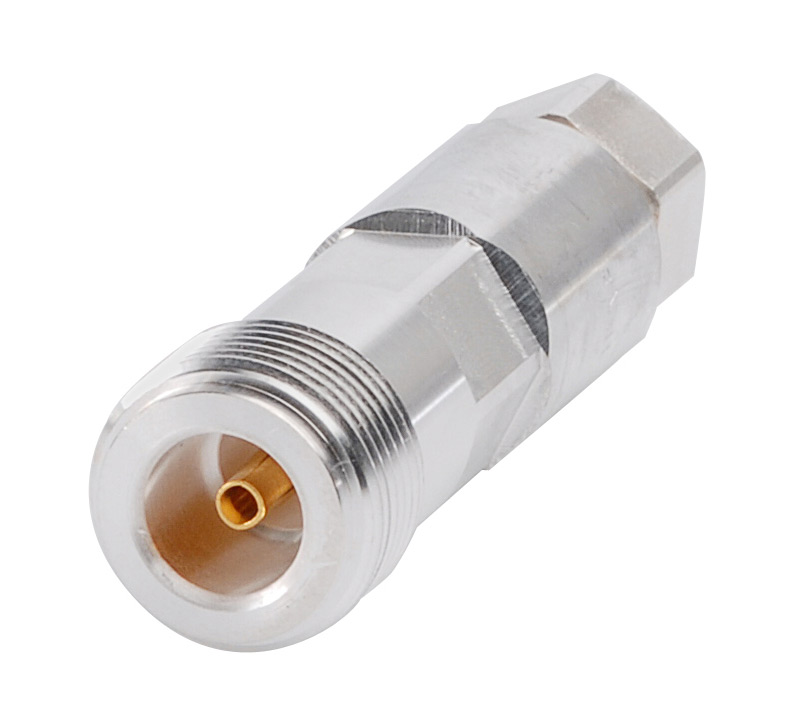

Прямой N Female разъём для серии FSJ1-50A — гибкого 1/4" коаксиала с пенополиэтиленовым диэлектриком. Solder-крепление центрального контакта с серебряным покрытием, Self-clamping на оплётке. IMD3 −112 дБм, peak 6,4 кВт, до 8 ГГц, IP68.
F1PNF — стандартный N Female разъём для серии FSJ1-50A (гибкого 1/4" коаксиала). Применяется в коротких jumper'ах с антеннами, тестовых стендах, измерительных трактах. Solder-крепление центрального контакта обеспечивает максимально стабильное долгосрочное соединение — критично для разъёмов с редкой расстыковкой. Self-clamping на оплётке позволяет работать с гибкой структурой FSJ1-50A без её повреждения.
| Общие характеристики | |
|---|---|
| Брэнд | HELIAX® |
| Серия кабеля | FSJ1-50A |
| Интерфейс | N Female |
| Корпус | Прямой |
| Крепление внешнего контакта | Self-clamping |
| Покрытие внешнего контакта | Silver |
| Крепление центрального контакта | Solder |
| Покрытие центрального контакта | Silver |
| Длина · Диаметр | 55,12 мм · 15,75 мм |
| Масса | 100,46 г |
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Рабочий диапазон частот | 0−8000 МГц |
| Average Power @ 900 МГц | 0,4 кВт |
| Peak Power | 6,4 кВт |
| RF Operating Voltage | 565 Vrms |
| DC Test Voltage | 1600 В |
| IMD3 @ 910 МГц | −112 дБм (2 × +43 дБм) |
| Shielding Effectiveness | −110 дБ |
| Inner Contact Resistance, max | 1 мОм |
| Outer Contact Resistance, max | 0,25 мОм |
| Insulation Resistance, min | 5000 МОм |
| VSWR / Return Loss по диапазонам | |
|---|---|
| 45−4100 МГц | VSWR 1,119 · RL 25,01 дБ |
| 4100−6200 МГц | VSWR 1,173 · RL 21,98 дБ |
| 6200−11000 МГц | VSWR 1,433 · RL 14,99 дБ |
| Механические характеристики | |
|---|---|
| Connector Retention Tensile Force | 449,27 Н (101 lbf) |
| Coupling Nut Proof Torque | 1,7 Н·м (15 in·lb), IEC 61169-16:9.3.11 |
| Coupling Nut Retention Force | 445 Н (100 lbf) |
| Insertion Force | 124,55 Н (28 lbf), IEC 61169-16:9.3.5 |
| Interface Durability | 500 циклов (IEC 61169-4:17) |
| Mechanical Shock | IEC 60068-2-27 |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | −55…+85 °C |
| Температура хранения | −65…+125 °C |
| Защита от погружения | IP68 (1 м × 24 ч, mated) |
| Вибрация | IEC 60068-2-6 |
| Термоудар | IEC 60068-2-14 |
| Коррозия | IEC 60068-2-11 |
Гарантия
1 год от производителя
При соблюдении условий монтажа (фирменный шаблон разделки FSJ1-50A, корректная пайка центрального контакта) и эксплуатации в указанном температурном диапазоне.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Andrew/CommScope F1PNF
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Поставляем Разъем Andrew F1PNF (Commscope) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
