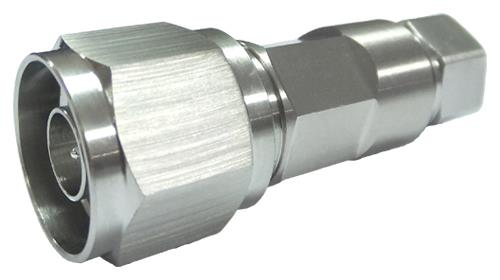

Прямой N Male разъём для FSJ1-50A с Self-clamping креплением и Captivated центральным контактом. IMD3 −116 дБм, peak 6,4 кВт, рабочий диапазон до 6 ГГц, IP68. Стандартная рабочая лошадка для in-cabinet jumper'ов.
F1TNM-HC — N Male разъём для серии FSJ1-50A в исполнении HC (High Compatibility — стандартный универсальный вариант). Captivated центральный контакт обеспечивает невыпадение пина при разборке, Self-clamping на оплётке позволяет монтаж без пайки и без специального инструмента. Применяется в коротких jumper'ах между блоками внутри радиошкафа базовой станции.
| Общие характеристики | |
|---|---|
| Брэнд | HELIAX® |
| Серия кабеля | FSJ1-50A |
| Интерфейс | N Male |
| Корпус | Прямой |
| Крепление внешнего контакта | Self-clamping |
| Покрытие внешнего контакта | Trimetal |
| Крепление центрального контакта | Captivated |
| Покрытие центрального контакта | Silver |
| Длина · Диаметр | 48,01 мм · 20,32 мм |
| Масса | 43,83 г |
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Рабочий диапазон частот | 0−6000 МГц |
| Average Power @ 900 МГц | 0,4 кВт |
| Peak Power | 6,4 кВт |
| RF Operating Voltage | 565 Vrms |
| DC Test Voltage | 1600 В |
| IMD3 @ 910 МГц | −116 дБм (2 × +43 дБм) |
| Shielding Effectiveness | −110 дБ |
| Inner Contact Resistance, max | 1 мОм |
| Outer Contact Resistance, max | 0,25 мОм |
| Insulation Resistance, min | 5000 МОм |
| VSWR / Return Loss по диапазонам | |
|---|---|
| 450−2200 МГц | VSWR 1,065 · RL 30,04 дБ |
| 2200−3000 МГц | VSWR 1,065 · RL 30,04 дБ |
| 3000−6000 МГц | VSWR 1,18 · RL 21,67 дБ |
| Механические характеристики | |
|---|---|
| Connector Retention Tensile Force | 449,27 Н (101 lbf) |
| Coupling Nut Proof Torque | 1,7 Н·м (15 in·lb) |
| Coupling Nut Retention Force | 449,98 Н (101,16 lbf) |
| Insertion Force | 124,55 Н (28 lbf) |
| Interface Durability | 500 циклов (IEC 61169-4:17) |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | −55…+85 °C |
| Защита от погружения | IP68 (1 м × 24 ч, mated) |
| Вибрация | IEC 60068-2-6 |
| Термоудар | IEC 60068-2-14 |
| Коррозия | IEC 60068-2-11 |
Гарантия
1 год от производителя
При соблюдении условий монтажа (фирменный шаблон разделки FSJ1-50A, момент затяжки 1,7 Н·м) и эксплуатации в указанном температурном диапазоне.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Andrew/CommScope F1TNM-HC
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Поставляем Разъем Andrew F1TNM-HC (Commscope) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
