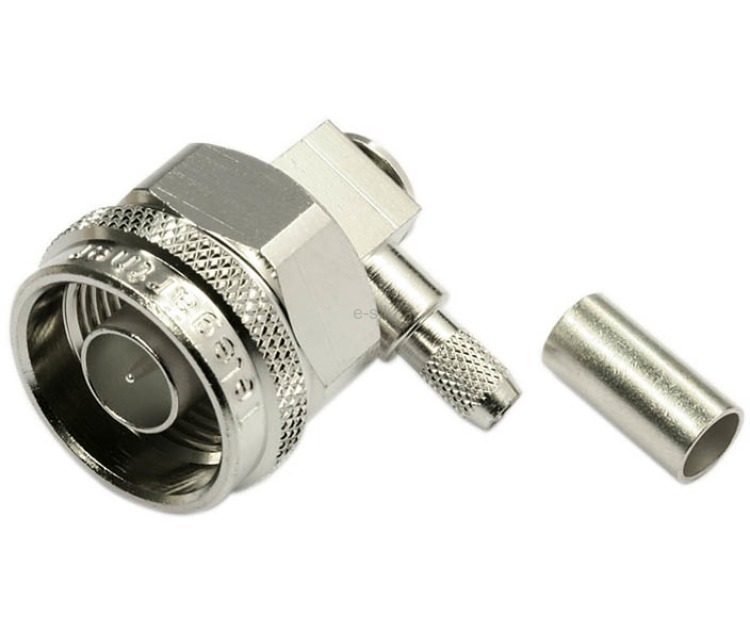

Угловой кабельный N-штекер 90° 50 Ом производства Telegärtner (Германия). Резьбовое соединение по IEC 61169-16, гарантированный диапазон до 0–11 ГГц. Кабельная группа G1 (RG-58C/U, RG-141A/U, B9907 BELDEN, KX15, LMR-195). Монтаж: центральный контакт — пайка, внешний — обжим. Угловое исполнение для стеснённого монтажа в шкафах, на платах, в экранах. Корпус из латуни с никелированием, изолятор PTFE. RoHS-совместим.
J01020A0035 — N угловой кабельный штекер 90°, обжимной производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 50 Ω, гарантированный рабочий диапазон до 0–11 ГГц. Совместим с кабельной группой G1: RG-58C/U, RG-141A/U, B9907 BELDEN, KX15, LMR-195. Соответствует международному стандарту интерфейса IEC 61169-16 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Монтаж: центральный контакт — пайка, внешний — обжим. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ω |
| Рабочая полоса частот | 0–11 ГГц |
| Механические характеристики | |
|---|---|
| Тип/исполнение | угловой штекер 90° |
| Стандарт разъёма | N |
| Конфигурация контактов | штекер (m) |
| Стандарт интерфейса | IEC 61169-16 |
| Способ монтажа центрального контакта | пайка |
| Способ монтажа внешнего контакта | обжим |
| Ресурс по циклам сочленения | >500 |
| Вес | приблизительно 32 г |
| Совместимые кабели (группа G1) | |
|---|---|
| Список | RG-58C/U, RG-141A/U, B9907 BELDEN, KX15, LMR-195 |
| Условия эксплуатации и сертификация | |
|---|---|
| Рабочая температура | −40 / +85 °C |
| RoHS-совместимость | ДА (2011/65/EU) |
| Происхождение | Германия (Made in DE) |
| Производитель | Telegärtner Karl Gärtner GmbH, Steinenbronn |
Артикул J01020A0035 принадлежит к серии J01020 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.
| Параметр | J01020A0035 ◀ | J01020A0036 | J01020A0040 | J01020A0045 |
|---|---|---|---|---|
| Тип | угловой штекер 90° | угловой штекер 90° | угловой штекер 90° | угловой штекер 90° |
| Импеданс | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Полоса | 0–11 ГГц | 0–11 ГГц | 0–11 ГГц | 0–11 ГГц |
| Конфигурация | штекер (m) | штекер (m) | штекер (m) | штекер (m) |
| Кабельная группа | G1 | G5 | G7 | G6 |
| Цена, ₽ | 490 | 916 | 1 229 | 1 012 |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
Стоимость и сроки изготовления опций — по запросу у менеджера.
Гарантия
1 год от производителя
При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Telegärtner J01020A0035
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Поставляем Разъем Telegartner J01020A0035 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
