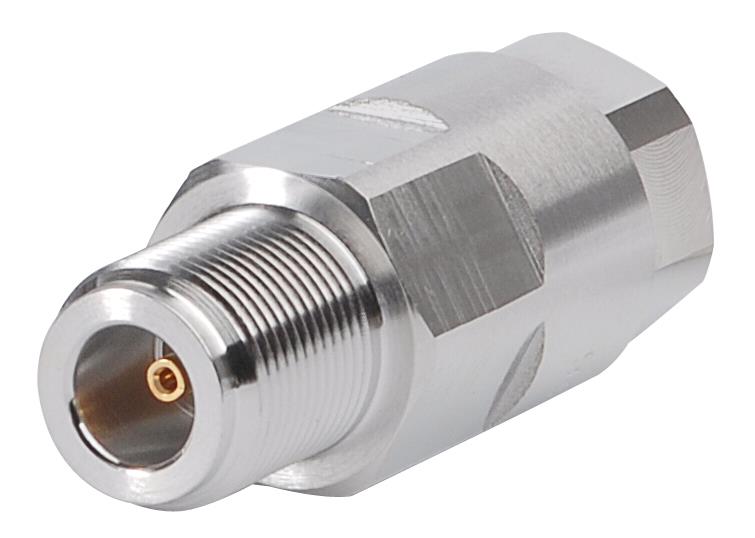

Разъем Andrew F1PNM-HF N-типа Разъем Andrew F1PNM-HF N-типа

Разъем Andrew F1PNM-HF N-типа

Код: 18380
Разъем Andrew F1PNM-HF N-типа
Спецификация Инструкция
Производитель:
Andrew

Все товары бренда
Только оригинальные
товары бренда i
Andrew (Commscope) каталог продукции
636 ₽
с НДС
Количество
шт
Звоните:
+7 495 109 02 08
Пишите: sales@bbrc.ru
ANDREW/COMMSCOPE  ·  Серия HELIAX

Разъём Andrew F1PNM-HF — N Male прямой для кабеля FSJ1-50A 1/4"

Прямой N Male разъём для серии FSJ1-50A. Solder-крепление центрального контакта, Tab-flare на оплётке. Расширенный диапазон до 18 ГГц, peak 6,4 кВт, IP68. Стандартный выбор для jumper'ов в Ku-полосе.

HELIAX N Male Solder IP68 FSJ1-50A 1/4"
Разъём Andrew F1PNM-HF
0−18 ГГц
Рабочий диапазон
6,4 кВт
Peak Power
0,4 кВт
Avg @ 900 МГц
−110 дБ
Экранирование
500 циклов
Износ интерфейса
49,18 г
Масса

О модели

F1PNM-HF — N Male разъём для FSJ1-50A с расширенным рабочим диапазоном до 18 ГГц. Особенность серии HF (High Frequency) — оптимизированная геометрия центрального контакта и тщательное согласование импеданса до 18 ГГц. Tab-flare крепление подходит для пенополиэтиленового диэлектрика FSJ1-50A: оплётка не повреждается при установке, но даёт стабильный электрический контакт.

Серебряное покрытие центрального контакта — стандарт для серии HF. На частотах выше 12 ГГц влияние шероховатости поверхности контакта на потери становится критическим.

Ключевые преимущества

До 18 ГГц Расширенный диапазон через всю Ku-полосу. Подходит для современных микроволновых РРЛ.
Tab-flare крепление Лепестковое крепление на оплётке. Не повреждает пенополиэтиленовый диэлектрик FSJ1-50A.
Solder + Silver Пайка с серебряным покрытием. Минимальные потери на верхних частотах диапазона.
IP68 Защита от погружения по IEC 60529. Подходит для уличных Ku-band РРЛ.

Что означают стандарты защиты

FSJ1-50A
Гибкий 1/4" коаксиал Andrew с пенополиэтиленовым диэлектриком.
Tab-flare
Метод крепления внешнего контакта через раздачу с использованием лепестков, опирающихся на оплётку.
Solder
Пайка центрального контакта — обеспечивает максимально стабильное долгосрочное соединение.
Silver plating
Серебряное покрытие центрального и внешнего контактов.
IP66
По IEC 60529: полная защита от пыли + защита от мощных струй воды.
IP68
По IEC 60529: полная защита от пыли + длительное погружение в воду.
IEC 61169-16
Международный стандарт на N-интерфейс и методики проверки соединителей.

Технические характеристики

Общие характеристики
БрэндHELIAX®
Серия кабеляFSJ1-50A
ИнтерфейсN Male
КорпусПрямой
Крепление внешнего контактаTab-flare
Покрытие внешнего контактаSilver
Крепление центрального контактаSolder
Покрытие центрального контактаSilver
Длина · Диаметр33,27 мм · 20,32 мм
Масса49,18 г
Электрические характеристики
Импеданс50 Ом
Рабочий диапазон частот0−18000 МГц
Average Power @ 900 МГц0,4 кВт
Peak Power6,4 кВт
RF Operating Voltage565 Vrms
DC Test Voltage1600 В
Shielding Effectiveness−110 дБ
Inner Contact Resistance, max1 мОм
Outer Contact Resistance, max0,25 мОм
Insulation Resistance, min5000 МОм
VSWR / Return Loss по диапазонам
45−4100 МГцVSWR 1,046 · RL 32,96 дБ
4100−6200 МГцVSWR 1,083 · RL 27,99 дБ
6200−11000 МГцVSWR 1,173 · RL 21,98 дБ
11000−18000 МГцVSWR 1,222 · RL 20,01 дБ
Механические характеристики
Connector Retention Tensile Force449,27 Н (101 lbf)
Coupling Nut Proof Torque1,7 Н·м (15 in·lb)
Coupling Nut Retention Force445 Н (100 lbf)
Insertion Force124,55 Н (28 lbf), IEC 61169-16:9.3.5
Interface Durability500 циклов (IEC 61169-4:17)
Условия эксплуатации
Рабочая температура−55…+85 °C
Защита от погруженияIP68 (1 м × 24 ч, mated)
ВибрацияIEC 60068-2-6
ТермоударIEC 60068-2-14
КоррозияIEC 60068-2-11

Области применения

Микроволновые РРЛ Ku- и K-полос
Ku (12−18 ГГц) и K (18−27 ГГц нижняя часть) на коротких пациентных секциях.
Антенно-фидерные тракты до 18 ГГц
Малогабаритные РРЛ-станции, спутниковые наземные станции (downlink).
Тестовые стенды Ku-полосы
Подключение анализаторов и генераторов сигнала к РРЛ-оборудованию.
Резервные тракты и пилот-сигналы
Контрольные линии в больших трактах, где нужен компактный кабель с расширенным диапазоном.

Монтаж и настройка

  1. 1Разделать FSJ1-50A по фирменному шаблону для HF-серии. Шаблон HF немного отличается от стандартного для HC.
  2. 2Очистить торец центрального проводника от заусенцев.
  3. 3Залудить центральный проводник для пайки.
  4. 4Установить корпус с Tab-flare на оплётку, лепестки должны равномерно опираться на гофры.
  5. 5Припаять центральный проводник к Solder-контакту. Теплоотводящий хомут обязателен.
  6. 6Затянуть Coupling Nut моментом 1,7 Н·м. Превышение момента повредит резьбу.

Сертификация

CE FCC RoHS ISO9001

Частые вопросы

Зачем расширенный диапазон до 18 ГГц на FSJ1-50A?FSJ1-50A — самый тонкий из HELIAX-кабелей, диаметр 1/4". Малая геометрия даёт лучшее согласование импеданса на высоких частотах. F1PNM-HF использует это преимущество и предлагает рабочий диапазон до 18 ГГц (против 8 ГГц у F1PNF и 6 ГГц у F1TNM-HC). Это делает F1PNM-HF предпочтительным выбором для Ku-band.
Чем серия HF отличается от HC?HF (High Frequency) — оптимизирована для верхних частот, отсюда суффикс. Tab-flare крепление и точная геометрия центрального контакта дают расширенный диапазон до 18 ГГц. HC (High Compatibility) — стандартное исполнение, Self-clamping, до 6−8 ГГц.
Можно ли установить F1PNM-HF на другой кабель?Нет. F1PNM-HF рассчитан исключительно на кабельную семью FSJ1-50A. Установка на несовместимый кабель (LDF1-50, FSJ2-50, FSJ4-50B) физически возможна, но даёт катастрофический PIM, плохой VSWR и в большинстве случаев — механическое повреждение оплётки. Для каждого размера и типа кабеля у Andrew/CommScope есть свой разъём.
Можно ли использовать F1PNM-HF для частот ниже 1 ГГц?Да, рабочий диапазон 0−18 ГГц включает все низкие частоты. На VHF/UHF F1PNM-HF работает штатно. На низких частотах разница между HF и HC моделями незаметна — обе работают одинаково хорошо. HF выбирают, когда нужен запас по частоте на будущее или для смешанных трактов с Ku-band.
Что означает IP66 + IP68 mated?Mated означает, что заявленный уровень защиты IP66 (струи воды) и IP68 (погружение 1 м на 24 ч) действует, когда разъём сочленён с ответной частью. Открытый разъём защищён по уровню исходного корпуса — для долгого хранения на улице используйте защитный колпак.

Гарантии и сервис

Гарантия

1 год от производителя

При соблюдении условий монтажа (фирменный шаблон разделки FSJ1-50A для HF-серии, пайка центрального проводника, момент затяжки 1,7 Н·м) и эксплуатации в указанном температурном диапазоне.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.

Читайте также

Купить Andrew/CommScope F1PNM-HF

Доставка по всей России  ·  Гарантия 1 год  ·  Русскоязычная техподдержка

Характеристики:

  • Интерфейс N Female
  • Тип корпуса Прямой
  • Сопротивление соединительного разъема 50 Ом
  • Рабочая полоса частот 0 - 12000 МГц
  • Сопротивление кабеля 50 Ом
  • Интермодуляционные искажения 3-го уровня -120 дБм на частоте 910МГц
  • Метод проверки интермодуляционного искажения 3-го Две несущие по +43дБм
  • Рабочее напряжение, максимальное 707 В
  • Испытательное напряжение, постоянный ток 2000 В
  • Сопротивление внешних контактов, максимальное 0,3 мОм
  • Сопротивление внутренних контактов, максимальное 2 мОм
  • Сопротивление изоляции, минимальное 5000 МОм
  • Средняя мощность 0,6 кВт 900 МГц
  • Пиковая мощность, максимальная 10 кВт
  • Вносимые потери, стандартные 0,05 дБм
  • Эффективность экранирования -110 дБ
  • Осаждение внешнего контакта Трехслойный металл
  • Осаждение внутреннего контакта Золото
  • Надежность крепления 25 циклов
  • Надежность интерфейса 500 циклов
  • Усилие удержания коннектора 890 Н
  • Удержание соединителя при поворотной нагрузке 5,42 Н/м
  • Сила удержания соединительной гайки 1000,85 Н
  • Стандарт надежности интерфейса IEC 61169-4:9.5
  • Момент зажима соединительной гайки 24,86 Н
  • Номинальный размер 1/2 дюйма
  • Диаметр 22 мм
  • Длина 53,01 мм
  • Вес 95,26 г
  • Рабочая температура -55 °C дo +85 °C
  • Глубина погружения 1 м
  • Метод испытания погружением IEC 60529:2001, IP68
  • Испытания влагостойкости Погружение
  • Метод испытания влагостойкости IEC 60529:2001, IP66
  • Коэффициент стоячей волны (0–1000 МГц) 1,03
  • Коэффициент стоячей волны (1000–2300 МГц) 1,05
  • Коэффициент стоячей волны (2300–3000 МГц) 1,07
  • Коэффициент стоячей волны (3000–4000 МГц) 1,17
  • Коэффициент стоячей волны (4000–8000 МГц) 1,38
  • Коэффициент стоячей волны (8000–102000 МГц) 1,5

Поставляем Разъем Andrew F1PNM-HF N-типа под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

  • Интерфейс N Female
  • Тип корпуса Прямой
  • Сопротивление соединительного разъема 50 Ом
  • Рабочая полоса частот 0 - 12000 МГц
  • Сопротивление кабеля 50 Ом
  • Интермодуляционные искажения 3-го уровня -120 дБм на частоте 910МГц
  • Метод проверки интермодуляционного искажения 3-го Две несущие по +43дБм
  • Рабочее напряжение, максимальное 707 В
  • Испытательное напряжение, постоянный ток 2000 В
  • Сопротивление внешних контактов, максимальное 0,3 мОм
  • Сопротивление внутренних контактов, максимальное 2 мОм
  • Сопротивление изоляции, минимальное 5000 МОм
  • Средняя мощность 0,6 кВт 900 МГц
  • Пиковая мощность, максимальная 10 кВт
  • Вносимые потери, стандартные 0,05 дБм
  • Эффективность экранирования -110 дБ
  • Осаждение внешнего контакта Трехслойный металл
  • Осаждение внутреннего контакта Золото
  • Надежность крепления 25 циклов
  • Надежность интерфейса 500 циклов
  • Усилие удержания коннектора 890 Н
  • Удержание соединителя при поворотной нагрузке 5,42 Н/м
  • Сила удержания соединительной гайки 1000,85 Н
  • Стандарт надежности интерфейса IEC 61169-4:9.5
  • Момент зажима соединительной гайки 24,86 Н
  • Номинальный размер 1/2 дюйма
  • Диаметр 22 мм
  • Длина 53,01 мм
  • Вес 95,26 г
  • Рабочая температура -55 °C дo +85 °C
  • Глубина погружения 1 м
  • Метод испытания погружением IEC 60529:2001, IP68
  • Испытания влагостойкости Погружение
  • Метод испытания влагостойкости IEC 60529:2001, IP66
  • Коэффициент стоячей волны (0–1000 МГц) 1,03
  • Коэффициент стоячей волны (1000–2300 МГц) 1,05
  • Коэффициент стоячей волны (2300–3000 МГц) 1,07
  • Коэффициент стоячей волны (3000–4000 МГц) 1,17
  • Коэффициент стоячей волны (4000–8000 МГц) 1,38
  • Коэффициент стоячей волны (8000–102000 МГц) 1,5
