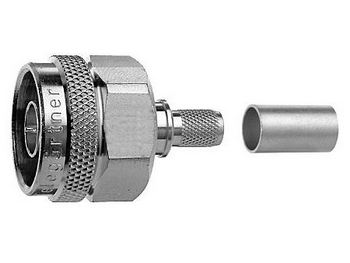

Разъем Telegartner J01020A0113 N-типа представляет собой высококачественный кабельный разъем N, с импедансом 50 Ом, который предназначен для обжима. Коаксиальные разъемы N-типа широко используются в различных сегментах связи благодаря своему среднему размеру, точной посадке, устойчивости к погодным условиям и резьбовым соединениям. Эти разъемы могут использоваться при частотах до 11 ГГц, обеспечивая надежное соединение в большинстве коаксиальных линий. Они подходят для эластичных, полужестких и фидерных типов кабелей. Для монтажа разъемов применяются обжим и опрессовка. Особая конструкция оборудования для производства разъемов этой серии обеспечивает отличные параметры потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N-разъемов зависит от типа передаваемых сигналов и требований к вибростойкости и защите от окружающей среды. Эти разъемы являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения N-разъемов между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
Покрытие:
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE по стандарту IEC 60068 - 1: 40/155/21.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | внутренний проводник ≤ 1.5 мОм, внешний проводник ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | в разъемах прямой конструкции ≥ 30.5 дБ / 1 ГГц, в разъемах угловой конструкции ≥ 30.5 дБ / 1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эффект. / 50 Гц |
| Рабочая частота | < 11 ГГц |
Технические характеристики
| Параметр | Значение |
|---|---|
| Группа/стандарт | G5 (RG-223/U) |
| Структура | a= 32.5, b= 13.5 | обжим- N01003A0005 |
| Вес | 29 г |
Поставляем Разъем Telegartner J01020A0113 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
