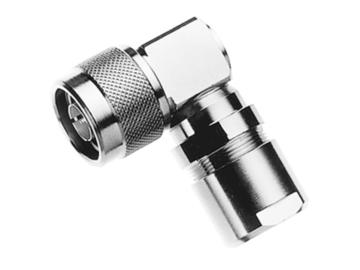

Разъем Telegartner J01020A0122 N-типа
Кабельный разъем N · 50 Ом штекер | обжим.
Коаксиальные разъемы N-типа находят широкое применение в различных сегментах связи благодаря продуманному дизайну конструкции среднего размера с точной посадкой, устойчивости к погодным факторам и резьбовым ответным соединениям. В большинстве коаксиальных линий N разъемы могут использоваться при частоте до 11 ГГц. Сопротивление кабельного соединения составляет 50 Ом. Разъемы N-типа подходят для эластичных, полужестких и фидерных кабелей. Для монтажа разъемов используются обжим и опрессовка. Особая конструкция оборудования, разработанного для изготовления разъемов этой серии, обеспечивает превосходные параметры потерь по затуханию (VSWR) и интермодуляционных искажений.
Применение N разъемов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям защиты окружающей среды. Разъемы являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения для N разъемов между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
Покрытие:
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1 40/155/21
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | Внутренний проводник ≤ 1.5 мОм |
| Внешний проводник ≤ 1.0 мОм | |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | В разъемах прямой конструкции ≥ 30.5 дБ / 1 ГГц |
| В разъемах угловой конструкции ≥ 30.5 дБ / 1 ГГц | |
| Рабочее напряжение | ≤ 1 кВ эфф. / 50 Гц |
| Рабочая частота | < 11 ГГц |
Поставляем Разъем Telegartner J01020A0122 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
