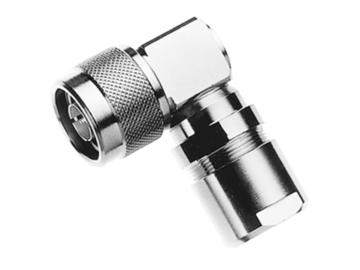

Разъем Telegartner J01020A0124 N-типа
Коаксиальные разъёмы N-типа широко применяются в различных сегментах связи благодаря своей конструкции среднего размера, обеспечивающей точную посадку, устойчивость к погодным факторам и надежные резьбовые соединения. Эти разъёмы могут использоваться при частоте до 11 ГГц с сопротивлением кабельного соединения в 50 Ом. Они подходят для эластичных, полужестких и фидерных типов кабеля, а для монтажа разъёмов используются обжим и опрессовка.
Особая конструкция оборудования, разработанного для изготовления разъёмов этой серии, приводит к превосходным результатам в параметрах потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Данные разъёмы являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения для N разъёмов между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Характеристика | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
Покрытие:
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE, IEC 60068 - 1, 40/155/21.
Электрические характеристики
| Характеристика | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник: ≤ 1.5 мОм внешний проводник: ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эффект./50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | в разъёмах прямой конструкции: ≥ 30.5 дБ /1 ГГц в разъёмах угловой конструкции: ≥ 30.5 дБ /1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эффект./50 Гц |
| Рабочая частота | < 11 ГГц |
Поставляем Разъем Telegartner J01020A0124 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
