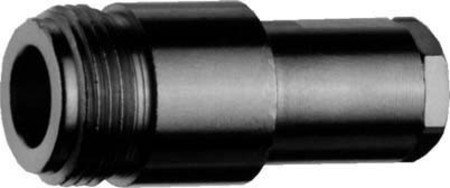

Разъем Telegartner J01021H0080 N-типа
Кабельный разъём N типа с сопротивлением 50 Ом, предназначенный для использования в качестве гнезда-муфты с закруткой и пайкой центрального контакта. Коаксиальные разъёмы N-типа широко применяются в различных сегментах связи благодаря своему среднему размеру, высокой устойчивости к неблагоприятным погодным условиям и надежным резьбовым соединениям.
Разъёмы N-типа могут работать на частотах до 11 ГГц и подходят для различных типов кабелей: эластичных, полужестких и фидерных. Для монтажа используются методы обжима и опрессовки. Уникальная конструкция оборудования для изготовления разъёмов этой серии обеспечивает отличные результаты по параметрам потерь по затуханию (VSWR) и интермодуляционным искажениям. Применение N-разъёмов зависит от характеристик передаваемых сигналов и требований к вибростойкости и защите окружающей среды. Эти разъёмы являются высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
Покрытие:
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1 40/155/21
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 1.5 мОм, внешний проводник ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эффективн./50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | в разъёмах прямой конструкции ≥ 30.5 дБ /1 ГГц, в разъёмах угловой конструкции ≥ 30.5 дБ /1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эффективн./50 Гц |
| Рабочая частота | < 11 ГГц |
Технические характеристики
| Группа/стандарт | G3 (RG-178B/U) |
|---|---|
| Структура | |
| Вес | 35 г |
Поставляем Разъем Telegartner J01021H0080 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
