Цену и сроки подтвердит менеджер.
Разъемы SMA являются одними из самых распространенных коаксиальных разъёмов с резьбовым соединением. В зависимости от модели, они могут использоваться на частоте до 18 ГГц с контрольным сопротивлением 50 Ом. Данные разъемы отлично подходят для гибких и полужестких типов коаксиальных кабелей.
Модели разъемов SMA выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной запрессовки контактов. Для подключения кабельных разъемов SMA возможны методы пайки, обжима и опрессовки. Эти разъемы широко применяются в наземной и космической связи, а также в тестовом оборудовании. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Характеристика | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Рекомендуемый момент затяжки | 79 - 113 Н·см |
Пружинящие контакты: бериллиевая бронза | CuBe2
Цельный контакт: латунь | CuZn39Pb3
Изолятор: нержавеющая сталь 1.4305
Уплотнение: силиконовый каучук
Центральный контакт: золото поверх никеля | Cu1Ni2Au1.27
Внешний проводник: золото | NiPAu (стандартное исполнение)
Остальные металлические детали: хромирование (нержавеющая сталь)
Эксплуатация в соответствии с изолятором PTFE, IEC 60068 - 1: 55/155/56
| Характеристика | Значение |
|---|---|
| Сопротивление проводников (внутренний проводник) |
≤ 3 мОм |
| Сопротивление проводников (внешний проводник) |
≤ 2 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.0 кВ эфф. / 50 Гц |
| Рабочее напряжение | ≤ 335 В эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Тип кабеля | Рабочая частота |
|---|---|
| Гибкие кабели | < 12.4 ГГц |
| Полужесткие кабели (прямые) | < 18.0 ГГц |
| Полужесткие кабели (угловые) | < 12.4 ГГц |
| Тип кабеля | Потери на отражение |
|---|---|
| Гибкие кабели (прямые) | ≥ 20.0 дБ / 1 ГГц |
| Полужесткие кабели (прямые) | ≥ 28.5 дБ / 1 ГГц |
| Полужесткие кабели (угловые) | ≥ 25.7 дБ / 1 ГГц |

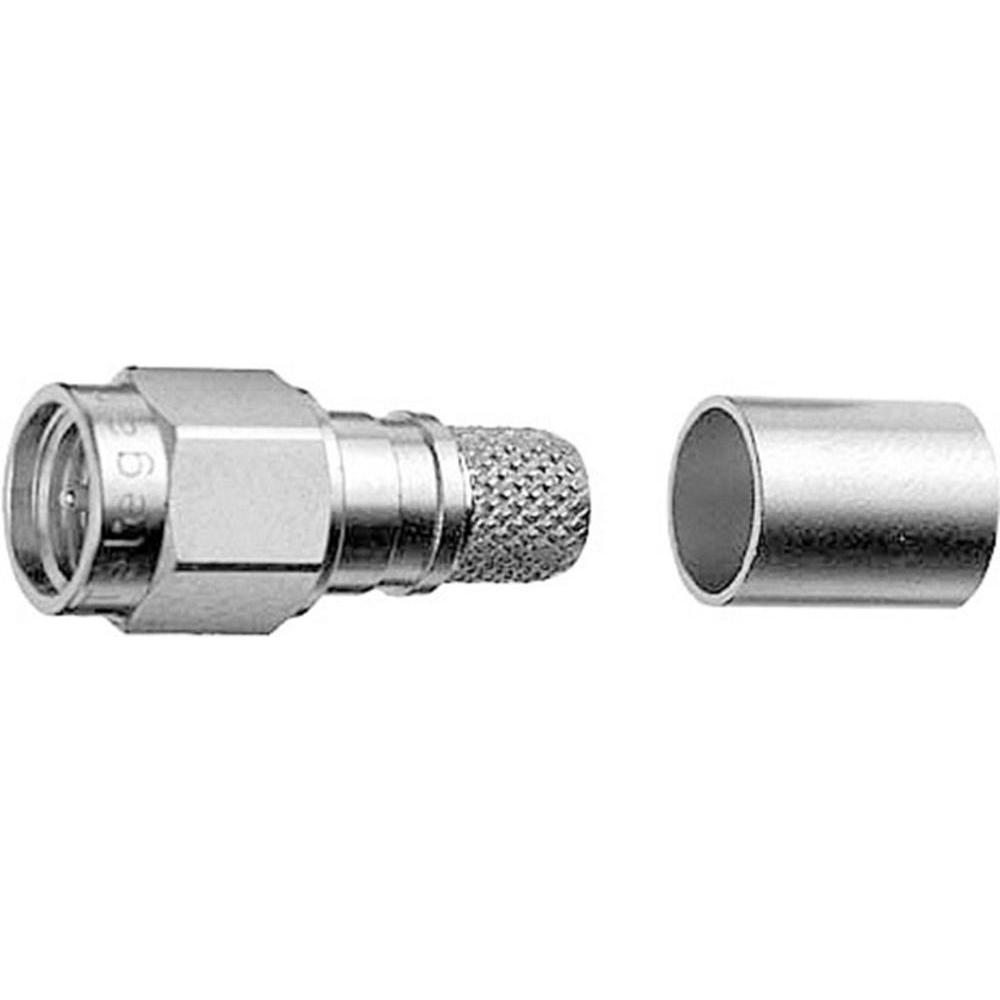

Поставляем Разъем Telegartner J01150A0708 SMA-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
