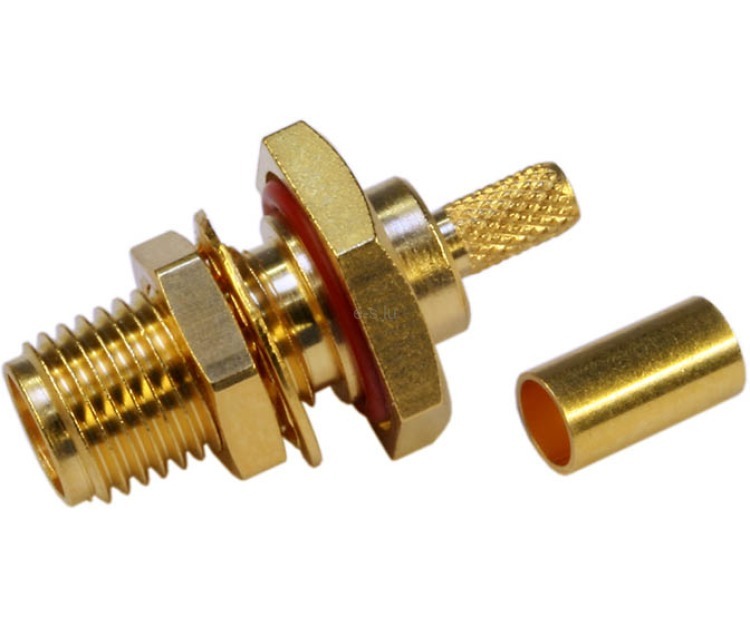

Разъем Telegartner J01151R0001 R-SMA-типа
Кабельный/панельный разъем R-SMA · 50 Ом | корпус - гнездо /ц. контакт - штекер | обжим /ц. контакт - пайка.
Термин «разъемы обратной полярности» используется, когда стандартный кабельный штекер имеет пин-гнездо вместо пина-штекера, и наоборот. Разъёмы обратной полярности распространены в оборудовании и сетях WLAN и используются с тремя различными сериями разъемов:
- R-SMA — с резьбовым соединением. Виброустойчивые и могут быть использованы на частоте свыше 6 ГГц. Сопротивление кабельного соединения - 50 Ом
- R-TNC — с резьбовым соединением. Виброустойчивые и могут быть использованы на частоте свыше 6 ГГц. Сопротивление кабельного соединения - 50 Ом
- R-BNC — с байонетным соединением. Для монтажа разъёмов этой серии используется технология опрессовки
Соединение торцевого уплотнения для разъёмов R-SMA и R-TNC между штекером и гнездом соответствует стандарту IP68, а для R-BNC - IP54.
Механические характеристики
| Число коммутаций | ≥ 500 |
| Рекомендуемый момент затяжки | 79 - 113 Н см |
Материалы:
- Пружинящие контакты - бериллиевая бронза
- Цельный контакт - латунь (CuZn39Pb3)
- Обжимная втулка - медь (Cu)
- Зубчатая стопорная шайба - медный сплав (CuSn6)
- Изолятор - PTFE
- Уплотнение - силиконовая резина
- Внешний проводник - латунь (CuZn39Pb3)
- Другие металлические детали - латунь (CuZn39Pb3)
Покрытие:
- Центральный контакт - золото поверх никеля (Cu1Ni2Au1.27)
- Внешний проводник - золото (NiPAu)
- Стальные металлические детали - золото (Cu2Ni5Au0.2)
Климатические характеристики
| Эксплуатация в соответствии | IEC 60068 - 1 |
| Температурный диапазон | 55/155/56 |
Электрические характеристики
| Сопротивление проводников | внутренний проводник ≤ 3 мОм | внешний проводник ≤ 2 мОм |
| Сопротивление изолятора | ≥ 5 ГОм | |
| Напряжение пробоя | 1.0 кВ &eff; /50 Гц | |
| Рабочее напряжение | ≤ 335 В &eff; /50 Гц | |
| Сопротивление | 50 Ом | |
| Рабочая частота | < 6.0 ГГц |
Технические характеристики
| Группа/стандарт | G1 (RG-58C/U) |
| Структура | a= 26 | обжим - N01003A0005 |
| Вес | 3 г |
Промышленное оборудование Разъем Telegartner J01151R0001 R-SMA-типа (Телегартнер) от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
