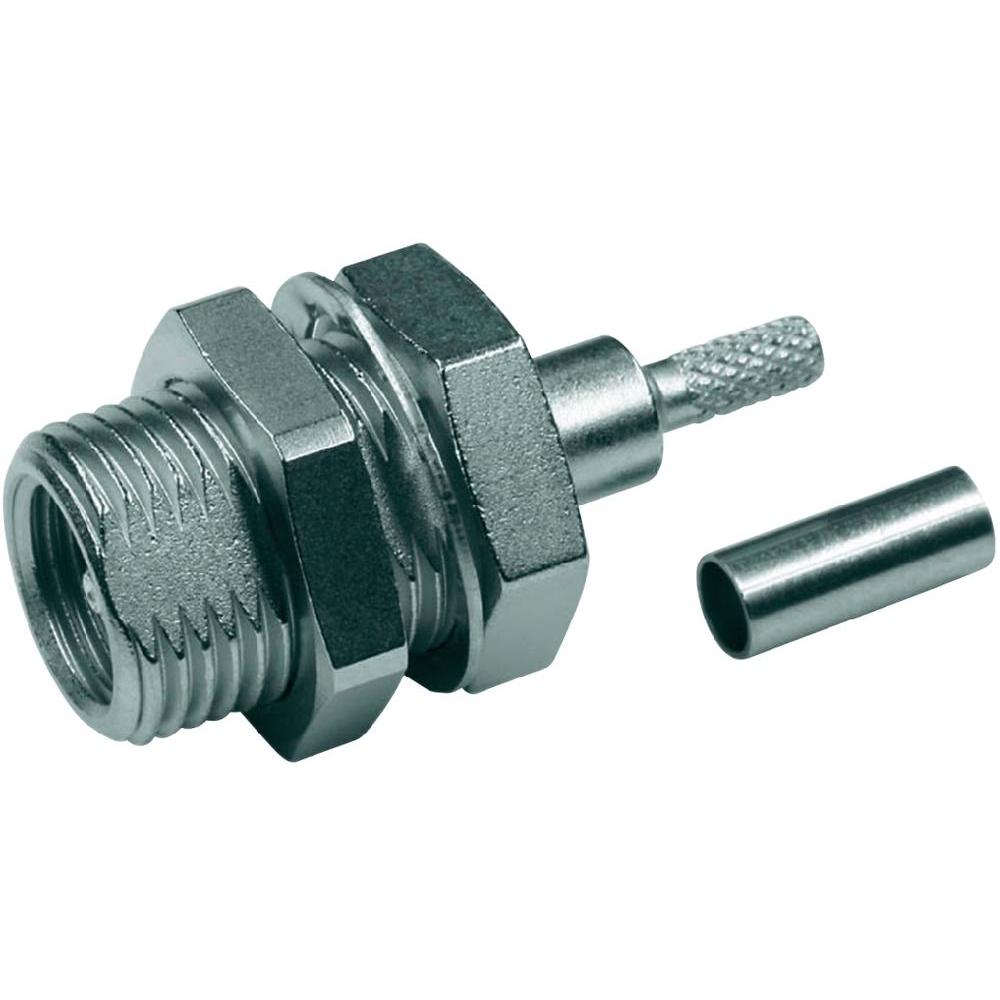

Разъем Telegartner J01700A0013 FME-типа
Панельный разъём FME · 50 Ом гнездо | обжим. Разъемы FME - это миниатюрные коаксиальные разъемы с резьбовым соединением, используемые на частоте до 2 ГГц с сопротивлением кабельного тракта не более 50 Ом. Доступны варианты разъемов для эластичных и подобных им кабелей. Основная область применения FME серии: мобильные телекоммуникации, преимущественно, в транспортных средствах, благодаря компактному размеру и высокой износостойкости.
Механические характеристики
| Характеристика | Значение |
|---|---|
| Коммутационная износостойкость | ≥ 500 |
| Максимальный момент затяжки соединения | 200 Н см |
Материалы:
Пружинящий контакт: CuNi1Pb1P(C97)
Обжимная втулка: медь | Cu
Внешний проводник: латунь | CuZn39Pb3
Изолятор: PP / PTFE
Покрытие:
Центральный контакт: серебро поверх меди
Внешний проводник: никель | Cu2Ag5
Стальные металлические детали: никель | Cu2Ni5
Климатические характеристики
Эксплуатация в соответствии: с изолятором PTFE
IEC 60068 - 1 55/085/21
Электрические характеристики
| Характеристика | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 10 мОм внешний проводник ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 100 В эфф. / 50 Гц |
| Вносимые потери | ≤ 0.2 дБ / 1.8 ГГц |
| Потери на отражение | ≥ 20 дБ / 1.8 ГГц |
| Рабочая частота | < 2 ГГц |
Технические характеристики
Группа/стандарт: G7 (RG-316/U)
Структура: обжим - N01003A0027
Вес: 11 г
Поставляем Разъем Telegartner J01700A0013 FME-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
