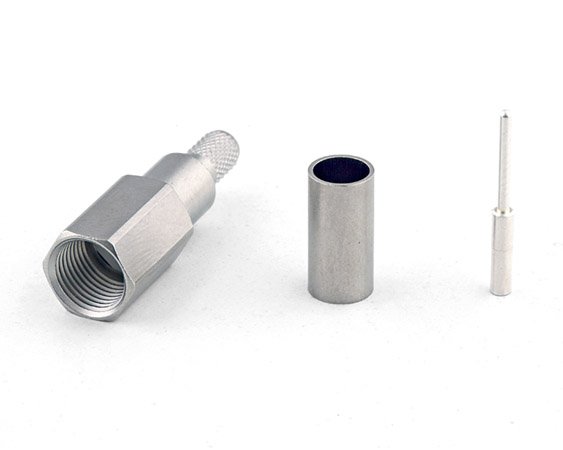

Кабельный разъем FME · 50 Ом штекер | обжим. Миниатюрные коаксиальные разъемы FME-типа выполнены с резьбовым соединением и используются на частоте до 2 ГГц. Сопротивление кабельной сборки при использовании разъемов FME - не более 50 Ом. Доступны варианты разъемов для эластичных конструкций кабелей. Тип монтажа разъемов FME: центральный контакт - пайка, экран - обжим. Основная область применения разъемов FME: мобильные телекоммуникации, особенно в транспортных средствах, благодаря небольшому размеру и высокой износостойкости.
| Характеристика | Значение |
|---|---|
| Коммутационная износостойкость | ≥ 500 |
| Максимальный момент затяжки соединения | 200 Н см |
Пружинящий контакт: CuNi1Pb1P(C97)
Обжимная втулка: Cu (медь)
Внешний проводник: CuZn39Pb3 (латунь)
Остальные металлические детали: CuZn39Pb3
Изолятор: PP/PTFE
Центральный контакт: серебро поверх меди
Внешний проводник: Cu2Ag5 (никель)
Остальные металлические детали: Cu2Ni5 (никель)
Эксплуатация в соответствии с изолятором PTFE по стандарту IEC 60068 - 1 (55/085/21)
| Характеристика | Значение |
|---|---|
| Сопротивление проводников (внутренний проводник) | ≤ 10 мОм |
| Сопротивление проводников (внешний проводник) | ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 100 В эфф. / 50 Гц |
| Вносимые потери | ≤ 0.2 дБ / 1.8 ГГц |
| Потери на отражение | ≥ 20 дБ / 1.8 ГГц |
| Рабочая частота | < 2 ГГц |
| Характеристика | Значение |
|---|---|
| Группа/стандарт | G7 (RG-316/U) |
| Структура | a= 31.2, b= 9.5 | экономичный | 15 дБ / 2 ГГц | обжим - N01003A0027 |
| Вес | 8 г |
Поставляем Разъем Telegartner J01700A0010 FME (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
