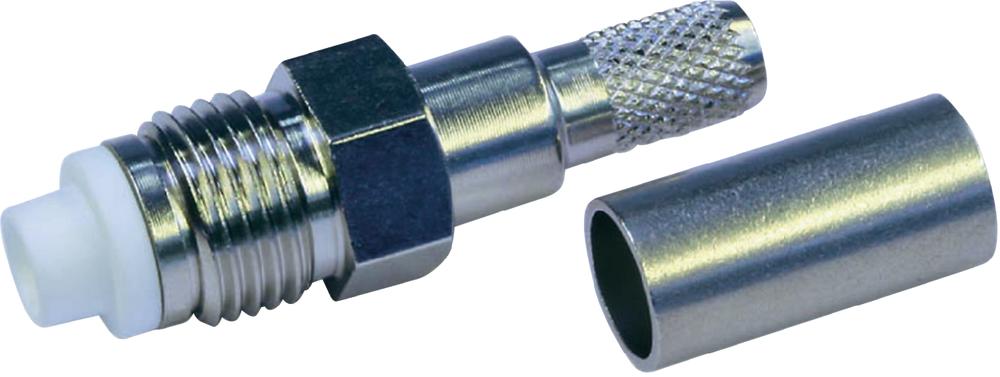

Кабельный разъем FME · 50 Ом гнездо | обжим.
Миниатюрные коаксиальные разъемы FME-типа выполнены с резьбовым соединением и используются на частоте до 2 ГГц. Сопротивление кабельной сборки при использовании разъемов FME - не более 50 Ом. Доступны варианты разъемов для эластичных конструкций кабелей. Тип монтажа разъемов FME: центральный контакт - пайка, экран - обжим. Основная область применения разъемов FME: мобильные телекоммуникации, особенно, в транспортных средствах, благодаря небольшому размеру и высокой износостойкости.
| Параметр | Значение |
|---|---|
| Коммутационная износостойкость | ≥ 500 |
| Максимальный момент затяжки соединения | 200 Н см |
| Компонент | Материал |
|---|---|
| Пружинящий контакт | CuNi1Pb1P(C97) медь |
| Обжимная втулка | Cu латунь | CuZn39Pb3 |
| Внешний проводник | CuZn39Pb3 |
| Стальные металлические детали | PP / PTFE |
| Компонент | Покрытие |
|---|---|
| Центральный контакт | серебро поверх меди |
| Внешний проводник | Cu2Ag5 никель |
| Стальные металлические детали | Cu2Ni5 никель |
Эксплуатация в соответствии: с изолятором PTFE
IEC 60068 - 1 55/085/21
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 10 мОм | внешний проводник ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1 кВ эффект./50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 100 В эффект./50 Гц |
| Вносимые потери | ≤ 0.2 дБ /1.8 ГГц |
| Потери на отражение | ≥ 20 дБ /1.8 ГГц |
| Рабочая частота | < 2 ГГц |
| Параметр | Значение |
|---|---|
| Группа/стандарт | G1 (RG-58C/U) |
| Структура | обжим-N01003A0005 |
| Вес | 4 г |
Поставляем Разъем Telegartner J01701A0007 FME (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
