Сменный элемент контактной группы разъемов RJ-45 MFP8 под витую пару всех категорий. Конструкция разъема RJ45 MFP8 позволяет легко и с минимальными затратами времени проводить монтаж на все стандартные кабели непосредственно на объектах для всех видов сетей Ethernet, включая промышленные.
Сменный элемент контактной группы представляет собой единственную изнашиваемую деталь при многократных монтажах. При использовании нового сменного элемента разъем полностью восстанавливается для последующего монтажа. Для монтажа не требуется специального инструмента.
Также разъемы MFP8 поддерживают питание большой мощности по сети Ethernet (PoE+). Благодаря компактной конструкции и возможности применения в моноканальных системах, MFP8 могут быть использованы со стандартными патч-панелями.
Полностью экранированный цельнометаллический корпус гарантирует надежную передачу данных, включая 10 Гбит Ethernet, даже при наличии внешних электрических помех. Возможность использования всех типов кабеля с одножильными или многожильными проводниками от AWG24/1 до 22/1 и AWG27/7 до 22/7 делает разъем MFP8 универсальным в промышленном применении.
Разъем RJ45 MFP8 подходит и для домашних сетей, где важна компактность коммутационных элементов и легкость монтажа. Конструкция разъема не требует профессиональных навыков для установки на кабель в домашних условиях. Это поможет пользователям сэкономить время и избавит от лишних затрат.
| Параметр | Значение |
|---|---|
| Усилие на соединение | < 30 Н |
| Коммутационная износостойкость | > 750 циклов |
| Материал контактов | пружинная сталь |
| Покрытие контактов | Ni 1,2 Au 0,8 |
| Материал корпуса | PC UL94 V0 |
| Материал PCB | FR4 UL 94 V0 |
| Материал проходного контакта | фосфористая бронза |
| Материал экрана контакта | никелированная латунь |
| Материал фиксирующего замка | PBT UL94 V0 |
| Материал экрана корпуса | цинк | литье под давлением / покрытие – никель |
| Температурный диапазон | -40 .. +70 °C |
| Вариант | Одножильные проводники | Многожильные проводники | Диаметр сечения жилы |
|---|---|---|---|
| Вариант 1 | 0.51 - 0.64 мм | AWG24/1 - 22/1 | 0.46 - 0.76 мм | AWG27/7 - 22/7 | 1.0 - 1.6 мм |
| 0.61 - 0.78 мм | AWG24/19 - 22/19 | |||
| Вариант 2 | 0.41 - 0.51 мм | AWG26/1 - 24/1 | 0.46 - 0.61 мм | AWG27/7 - 24/7 | 0.85 - 1.1 мм |
| 0.51 мм | AWG26/19 |
5.0 - 9.0 мм
| Параметр | Значение |
|---|---|
| Рабочий ток при 50 °C | 1 А |
| Питание по сети Ethernet | PoE+ в соответствии с IEEE 802.3at |
| Стандарт | Значение |
|---|---|
| Gigabit Ethernet | в соответствии с IEEE 802.3 |
| 10 Gigabit Ethernet | в соответствии с IEEE 802.3an |
| Группа/стандарт | вариант 1: AWG24/1-22/1, 27/7-22/7 |
|---|---|
| Структура | монтаж T568B |
| Вес | 2 г |

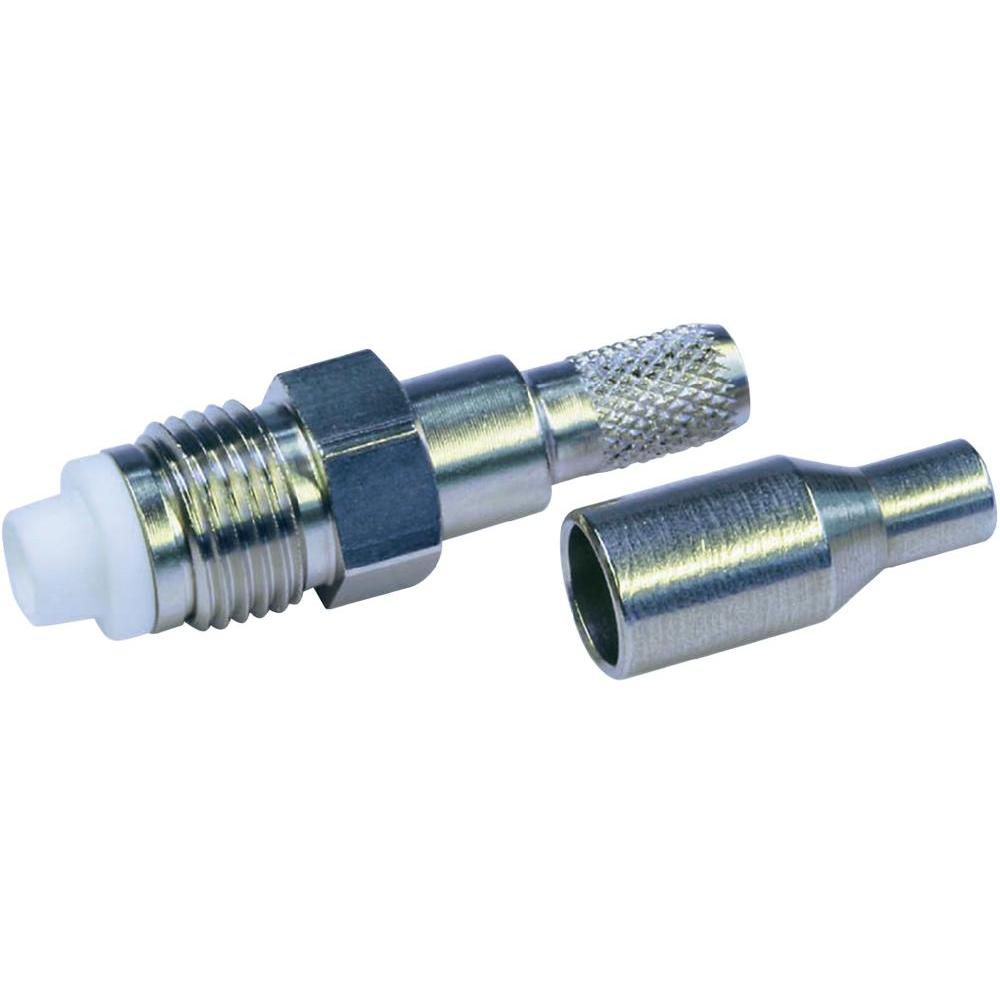

Поставляем Разъем Telegartner F00020A2131 (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
