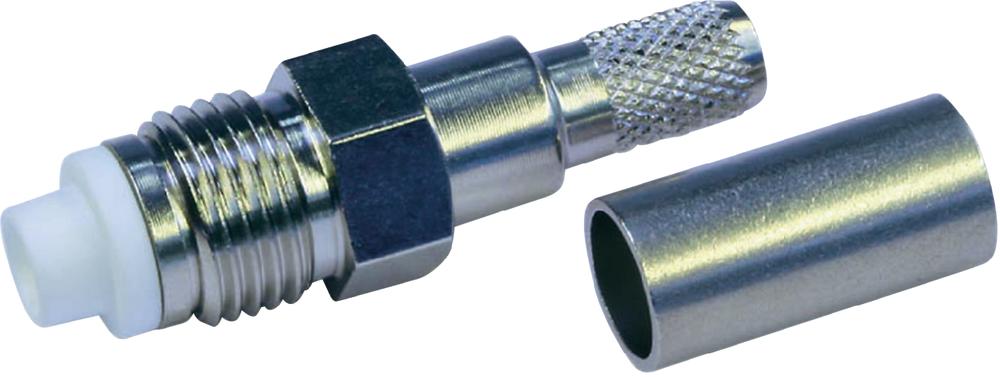

Разъем Telegartner J01701A0003 FME
Кабельный разъем FME, 50 Ом, гнездо с обжимаемым соединением. Миниатюрные коаксиальные разъемы FME типа, выполненные с резьбовым соединением, предназначены для работы на частоте до 2 ГГц. Сопротивление кабельной сборки при использовании разъемов FME не превышает 50 Ом. Доступны варианты разъемов для эластичных конструкций кабелей. Тип монтажа разъемов FME: центральный контакт — пайка, экран — обжим. Основное применение разъемов FME — мобильные телекоммуникации, особенно в транспортных средствах, благодаря компактным размерам и высокой износостойкости.
| Показатель | Значение |
|---|---|
| Коммутационная износостойкость | ≥ 500 |
| Максимальный момент затяжки соединения | 200 Н см |
| Элемент | Материал |
|---|---|
| Пружинящий контакт | CuNi1Pb1P(C97) |
| Обжимная втулка | Cu (латунь) |
| Внешний проводник | CuZn39Pb3 (латунь) |
| Изолятор | PP/PTFE |
| Элемент | Покрытие |
|---|---|
| Центральный контакт | Серебро поверх меди |
| Внешний проводник | Никель |
| Стальные металлические детали | Никель |
Эксплуатация в соответствии с изолятором PTFE по стандарту IEC 60068 - 1: 55/085/21
| Показатель | Значение |
|---|---|
| Сопротивление проводников | Внутренний проводник: ≤ 10 мОм, Внешний проводник: ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 100 В эфф. / 50 Гц |
| Вносимые потери | ≤ 0.2 дБ / 1.8 ГГц |
| Потери на отражение | ≥ 20 дБ / 1.8 ГГц |
| Рабочая частота | < 2 ГГц |
| Группа/стандарт | Структура | Вес |
|---|---|---|
| G30 (1.5/3.8) | G54 (1.5/3.8 Flex) | Обжим - N01003A0056 | 5 г |
Поставляем Разъем Telegartner J01701A0003 FME (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
