Telegartner J01004A0616 - Переходник BNC

Name: Telegartner J01004A0616 - Переходник BNC
Price: 1846.69 RUB

Код: 10577

Узнать о доставке

Telegartner J01004A0616 - Переходник BNC

Производитель:
Telegartner

Все товары бренда

Только оригинальные
товары бренда

Telegartner каталог

Запросить КП

Пригласить в тендер

Скопировать ссылку http://www.bbrc.ru/catalog/item/telegartner_j01004a0616_perekhodnik_bnc/

Распечатать страницу

1 846 ₽

с НДС

Получить коммерческое предолжение

Добавить в корзину

Купить в 1 клик

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

TELEGÄRTNER · Серия J01004

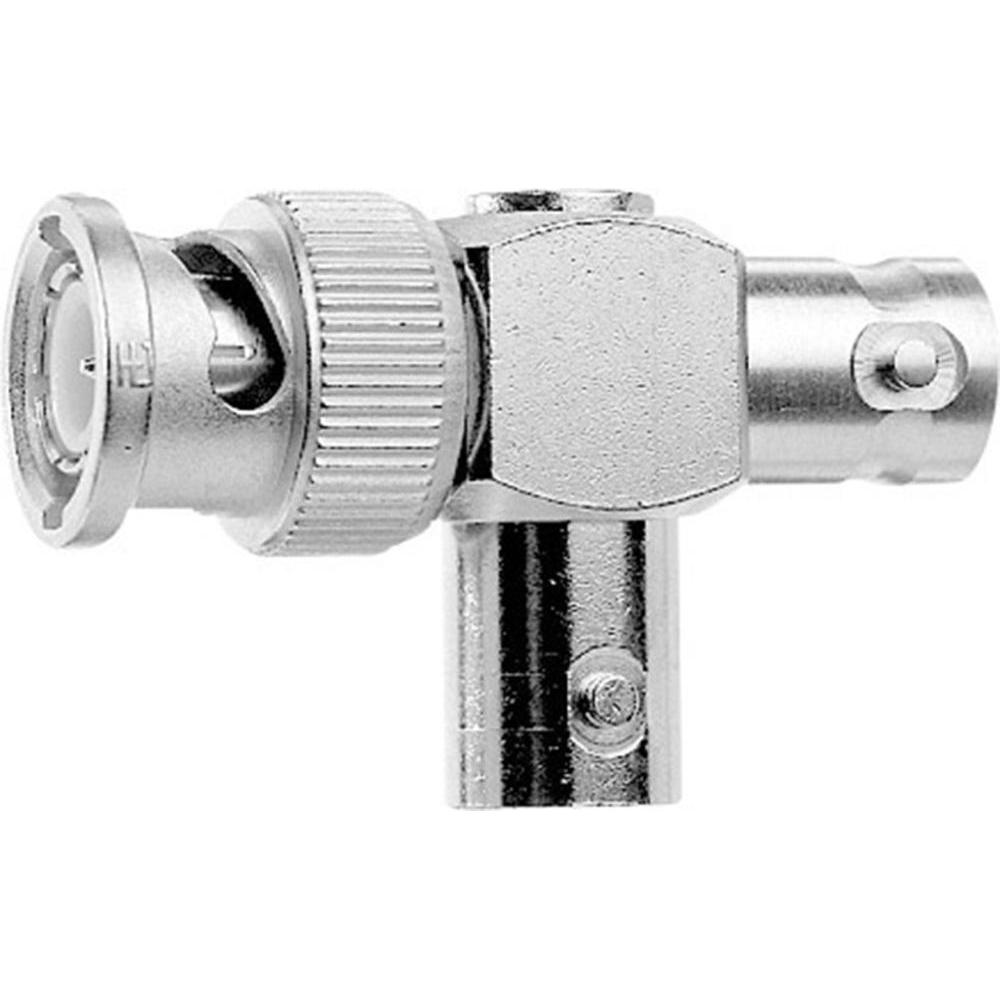

Telegärtner J01004A0616 — BNC Т-образный переходник, тройник (m-f-f), 75 Ом

BNC переходник 75 Ом производства Telegärtner (Германия) для соединения двух BNC-сегментов в видеосистемах HDTV/SDI. Тип: T-образный тройник. Рабочий диапазон до 0–4 ГГц. Применяется в студийной аппаратуре, коммутаторах видеосигнала. RoHS-совместим.

BNC переходник 75 Ом 75 Ω · 0–4 ГГц Made in Germany

75 Ω

Импеданс

0–4 ГГц

Полоса

IEC 61169-8

Интерфейс

~16 г

Вес

RoHS

Стандарт

Страна

О модели

J01004A0616 — BNC Т-образный переходник, тройник (m-f-f), 75 Ом производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 75 Ω, гарантированный рабочий диапазон до 0–4 ГГц. Соответствует международному стандарту интерфейса IEC 61169-8 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).

Переходник для видеосистем 75 Ом. Согласован по импедансу для HDTV/SDI.

Ключевые преимущества

ВЧ-параметры по OEM-датшиту Импеданс 75 Ω, рабочий диапазон 0–4 ГГц. Гарантированные ВЧ-параметры от производителя.

Соединение штекер-розетка-розетка (m-f-f) Тип: T-образный тройник. Конфигурация контактов под конкретную задачу коммутации.

Цельнометаллический корпус Латунь с гальваническим покрытием. Прочный, ремонтопригодный, ресурс многократных переподключений.

Согласован по импедансу Импеданс 75 Ω согласован на обоих портах — без внесения отражений и потерь сигнала.

Производство Германия Изготовление и контроль качества на головном заводе Telegärtner Karl Gärtner GmbH в Steinenbronn. Происхождение DE.

Официальный OEM-датшит Полный пакет техдокументации производителя. ВЧ-параметры подтверждены OEM-измерениями.

Что означают стандарты защиты

IEC 61169-8

Международный стандарт интерфейса BNC-разъёмов. Гарантирует механическую и электрическую совместимость с любыми BNC-разъёмами стандарта (Amphenol, Rosenberger, Huber+Suhner, отечественные производители).

RoHS 2011/65/EU

Соответствие европейской директиве об ограничении вредных веществ. Без свинца в покрытии контактов, без кадмия, ртути, шестивалентного хрома.

Технические характеристики

Электрические характеристики
Импеданс	75 Ω
Рабочая полоса частот	0–4 ГГц

Механические характеристики
Тип/исполнение	T-образный тройник
Стандарт разъёма	BNC
Конфигурация контактов	штекер-розетка-розетка (m-f-f)
Стандарт интерфейса	IEC 61169-8
Вес	приблизительно 16 г

Условия эксплуатации и сертификация
RoHS-совместимость	ДА (2011/65/EU)
Происхождение	Германия (Made in DE)
Производитель	Telegärtner Karl Gärtner GmbH, Steinenbronn

Сравнение с похожими моделями

Артикул J01004A0616 принадлежит к серии J01004 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.

Параметр	J01004A0616 ◀	J01004A0002	J01004A0618	J01004A1231
Тип	T-образный тройник	T-образный тройник	прямой переходник	проходной переходник
Импеданс	75 Ω	50 Ω	50 Ω	50 Ω
Полоса	0–4 ГГц	0–4 ГГц	0–4 ГГц	0–4 ГГц
Конфигурация	штекер-розетка-розетка (m-f-f)	штекер-розетка-розетка (m-f-f)	штекер-штекер (m-m)	розетка-розетка (f-f) панельная
Цена, ₽	1 847	3 904	553	752
Карточка	—	Смотреть→	Смотреть→	Смотреть→

Области применения

Студийное видеооборудование

Профессиональные камеры, мониторы, коммутаторы, видеомиксеры — основной разъём для SDI/HD-SDI/3G-SDI сигналов.

Передающие центры ТВ

Распределительные пункты, ретрансляторы, аппаратные ТВ-студий.

CCTV и видеонаблюдение

Камеры HD-SDI, видеорегистраторы, коммутаторы сигнала, ИК-видеокамеры в системах безопасности.

Кабельное и спутниковое ТВ

Магистральная разводка ТВ-сигнала по коаксиальной сети, IRD-оборудование.

Производство контента

Кинопроизводство, прямые трансляции, мобильные телестудии (OB-vans).

Контрольно-измерительная аппаратура

ТВ-векторскопы, измерители уровня сигнала, тестирование передающего тракта.

Опции по запросу

Стоимость и сроки изготовления опций — по запросу у менеджера.

Сертификат происхождения Документ Made in Germany выдаётся на отгружаемую партию по запросу.

Поставка партиями любого объёма Возможна отгрузка как штучно, так и большими партиями — по индивидуальному запросу.

Сборочная инструкция Документ Telegärtner Montageanleitung (assembly instruction). Высылается по запросу с заказом.

Сертификация

RoHS 2011/65/EU IEC 61169-8 Made in Germany ISO9001

Частые вопросы

Это оригинальный товар Telegärtner Karl Gärtner GmbH?Да. Артикул J01004A0616 производится в Германии (Steinenbronn). Поставляется в фирменной упаковке Telegärtner. Сертификат происхождения — по запросу.

Чем 75-омный BNC отличается от 50-омного?75-омные разъёмы используются в системах передачи видеосигнала (HDTV, SDI, кабельное ТВ), а 50-омные — в измерительной технике и системах связи. Геометрия разная: 75 Ом имеет более тонкий центральный контакт. 75-омный и 50-омный BNC механически совместимы, но электрически — нет! Стыковка дает отражения и потерю сигнала.

Подходит ли для 3G-SDI / 12G-SDI?По OEM-датшиту разъём гарантированно работает до 0–4 ГГц. 3G-SDI (до 3 ГГц) — да. 12G-SDI (до 12 ГГц) — требует специализированных разъёмов, для этого Telegärtner предлагает отдельные артикулы серии HD-BNC; этот не подходит для 12G-SDI.

Чем отличаются конфигурации m-f-f, f-f-f, f-m-f у тройников?m = штекер (male, плюс/папа), f = розетка (female, минус/мама). У Т-переходника три порта. Конфигурация зависит от того, что подключаете: m-f-f — общий штекер на входе (например, в прибор), две розетки на выходе для подключения двух кабелей. f-f-f — три розетки, для трёх кабелей со штекерами на концах. f-m-f — один штекер посередине, две розетки по краям.

Можно ли заказать большую партию или штучно?Да, отгружаем и штучно, и партиями любого объёма. Большие партии — по индивидуальному запросу: запросите КП через форму на сайте или по телефону 8-800-505-92-60. Срок поставки уточняется при размещении заказа.

Гарантии и сервис

Гарантия

1 год от производителя

При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.
