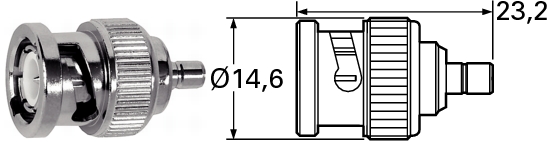

Telegartner J01008F0038 - Переходник BNC-SMB
Кабельный переходной адаптер 50 Ом · BNC штекер > SMB штекер
BNC штекер
Разъёмы BNC 50 Ω традиционно применяются для коммутации радиочастотных сигналов. Байонетный способ фиксации соединения данных разъёмов позволяет использовать их в тракте сигналов с частотой до 4 ГГц. Разъемы BNC рассчитаны для установки на коаксиальные кабели, имеющие различные типы экранов и сечения центрального проводника. В зависимости от конструкции разъемов, возможны различные варианты монтажа на кабель – пайка или обжим центрального контакта, а также обжим или зажатие коаксиального проводника муфтой. Правильно установленный на кабель разъем BNC в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.
SMB штекер
Описание группы разъемов SMB / SMC / SMS с различными методами соединения:
Сопротивление кабельного соединения для вышеприведенных типов разъемов 50 Ω. Разъёмы подходят для эластичных и полужестких типов коаксиальных кабелей. Для монтажа кабельных разъёмов SMB / SMC / SMS применяются технологии пайки и обжима. Также разъёмы выпускаются для монтажа на печатные платы, используя технологии сквозной пайки или обратной запрессовки контактов. Разъемы SMB / SMC / SMS находят применение во всех типах электронного оборудования.
| Характеристики | BNC | SMB |
|---|---|---|
| Механические характеристики | Коммутационная износостойкость ≥ 500 | — |
| Усилие подключения / отключения | 14 Н | — |
| Материалы | Центральный контакт: латунь | CuZn39Pb3 Внешний проводник: латунь | CuZn39Pb3 Стальные металлические детали: латунь | CuZn39Pb3 Изолятор: тефлон |
— |
| Покрытие | Центральный контакт: золото поверх никеля | Ni2Au0.8 Внешний проводник: никель | Cu2Ni5 Стальные металлические детали: никель | Cu2Ni5 |
— |
| Климатические характеристики | Режим эксплуатации в соответствии с IEC 60068 - 1: 40/155/21 | — |
| Соответствие RoHS | 2002/95/EC | — |
| Электрические характеристики | Сопротивление проводников: ≤ 3 мОм (внутренний проводник), ≤ 2 мОм (внешний проводник) Сопротивление изолятора: ≥ 1 ГОм Напряжение пробоя: 1.0 кВ эффект. / 50 Гц Сопротивление: 50 Ом Потери на отражение: 25 дБ / 1 ГГц, 22 дБ / 3 ГГц Рабочая частота: 0 - 3 ГГц |
— |
Технические характеристики:
Группа/стандарт: структура < 4 ГГц | 25 дБ/ 1 ГГц; 22 дБ/3 ГГц
Вес: 10 г
Поставляем Telegartner J01008F0038 - Переходник BNC-SMB под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
