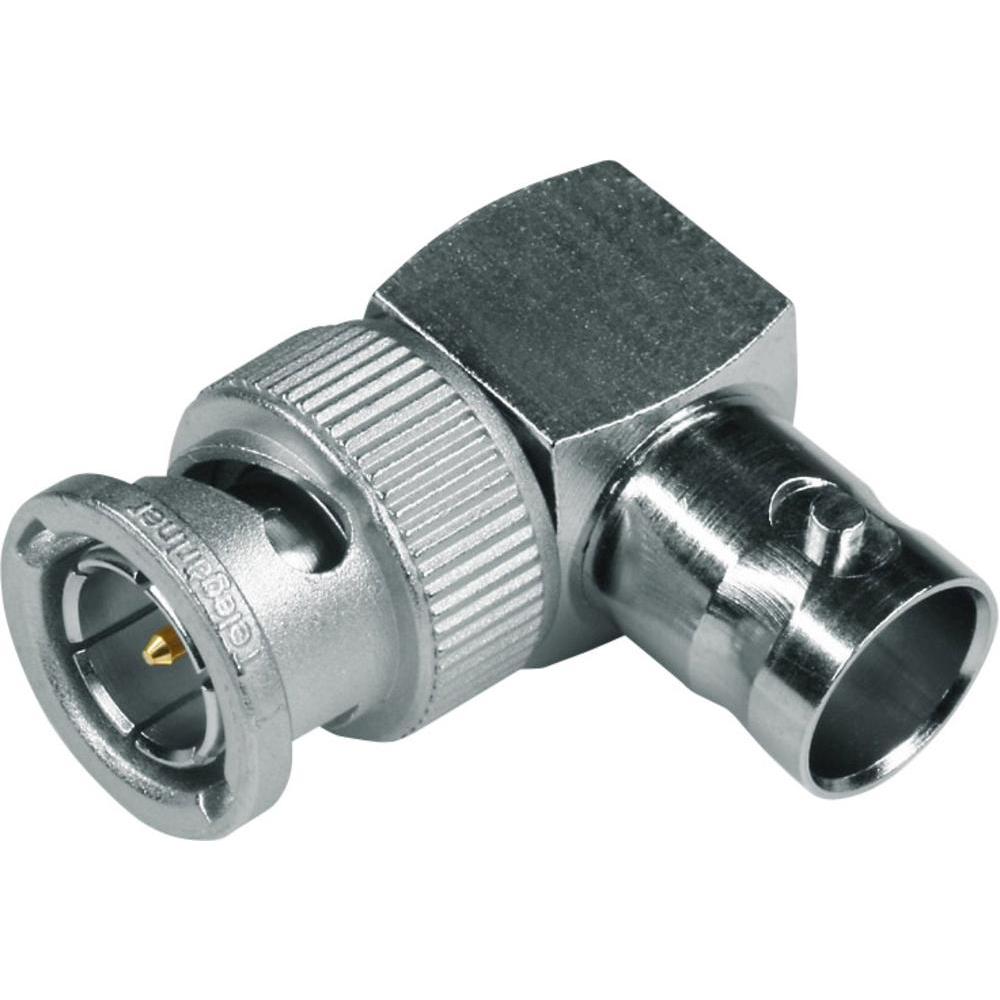

Telegartner J01004A0617 - Адаптер BNC
Адаптеры и переходники BNC 50 /75 Ом традиционно применяются для коммутации цифровых и аналоговых видеосигналов. Байонетный способ фиксации соединения моделей BNC позволяет использовать их в тракте сигналов с частотой до 4 ГГц. Правильно установленный адаптер в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.
Механические характеристики
| Параметр | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Материалы |
Центральный контакт: латунь | CuZn39Pb3 Пружинящий контакт: бериллиевая бронза | CuBe2; CuPb1.15Ni1(C97) Внешний проводник: латунь | CuZn39Pb3 Остальные металлические детали: латунь | CuZn39Pb3 Изолятор: PTFE | PE Уплотнительное кольцо: силиконовая резина |
| Покрытие |
Центральный контакт: золото поверх никеля | Cu1Ni2Au0.8 Внешний проводник: никель | Cu2Ni5 Остальные металлические детали: никель | Cu2Ni5 |
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE и PE:
| Стандарт | Диапазон |
|---|---|
| IEC 60068 - 1 | 40/155/21 |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников |
Внутренний проводник: ≤ 20 мОм Внешний проводник: ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эффект. / 50 Гц |
| Сопротивление | 50 / 75 Ом |
| Рабочее напряжение | ≤ 500 В эффект. / 50 Гц |
| Рабочая частота | < 4 ГГц |
Технические характеристики
| Параметр | Значение |
|---|---|
| Группа/стандарт | 50 Ом |
| Структура | MIL UG-306/U |
| Вес | 19 г |
Поставляем Telegartner J01004A0617 - Адаптер BNC под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
