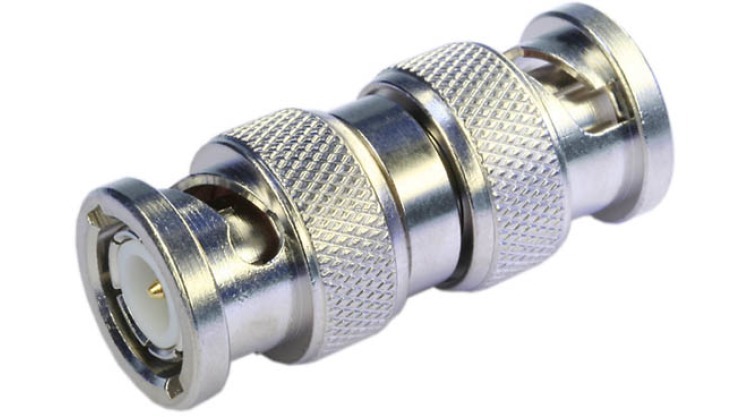

Кабельный проходной адаптер BNC штекер > штекер. Адаптеры и переходники BNC 50 /75 Ом традиционно применяются для коммутации цифровых и аналоговых видеосигналов. Байонетный способ фиксации соединения моделей BNC позволяет использовать их в тракте сигналов с частотой до 4 ГГц. Правильно установленный адаптер в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.
| Характеристика | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Материалы | Центральный контакт: латунь (CuZn39Pb3) Пружинящий контакт: бериллиевая бронза (CuBe2; CuPb1.15Ni1 (C97)) Внешний проводник: латунь (CuZn39Pb3) Стальные металлические детали: латунь (CuZn39Pb3) Изолятор: PTFE, PE Уплотнительное кольцо: силиконовая резина |
| Элемент | Покрытие |
|---|---|
| Центральный контакт | Золото поверх никеля (Cu1Ni2Au0.8) |
| Внешний проводник | Никель (Cu2Ni5) |
| Стальные металлические детали | Никель (Cu2Ni5) |
Эксплуатация в соответствии с изолятором PTFE и PE по стандарту IEC 60068 - 1: 40/155/21 и 40/75/21.
| Характеристика | Значение |
|---|---|
| Сопротивление проводников | Внутренний проводник: ≤ 20 мОм Внешний проводник: ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эффект. / 50 Гц |
| Сопротивление | 50 /75 Ом |
| Рабочее напряжение | ≤ 500 В эффект. / 50 Гц |
| Рабочая частота | < 4 ГГц |
| Группа/Стандарт | 75 Ом |
|---|---|
| Структура | MIL UG-491 A/U |
| Вес | 17 г |
Поставляем Telegartner J01005A1230 - Переходник BNC под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
