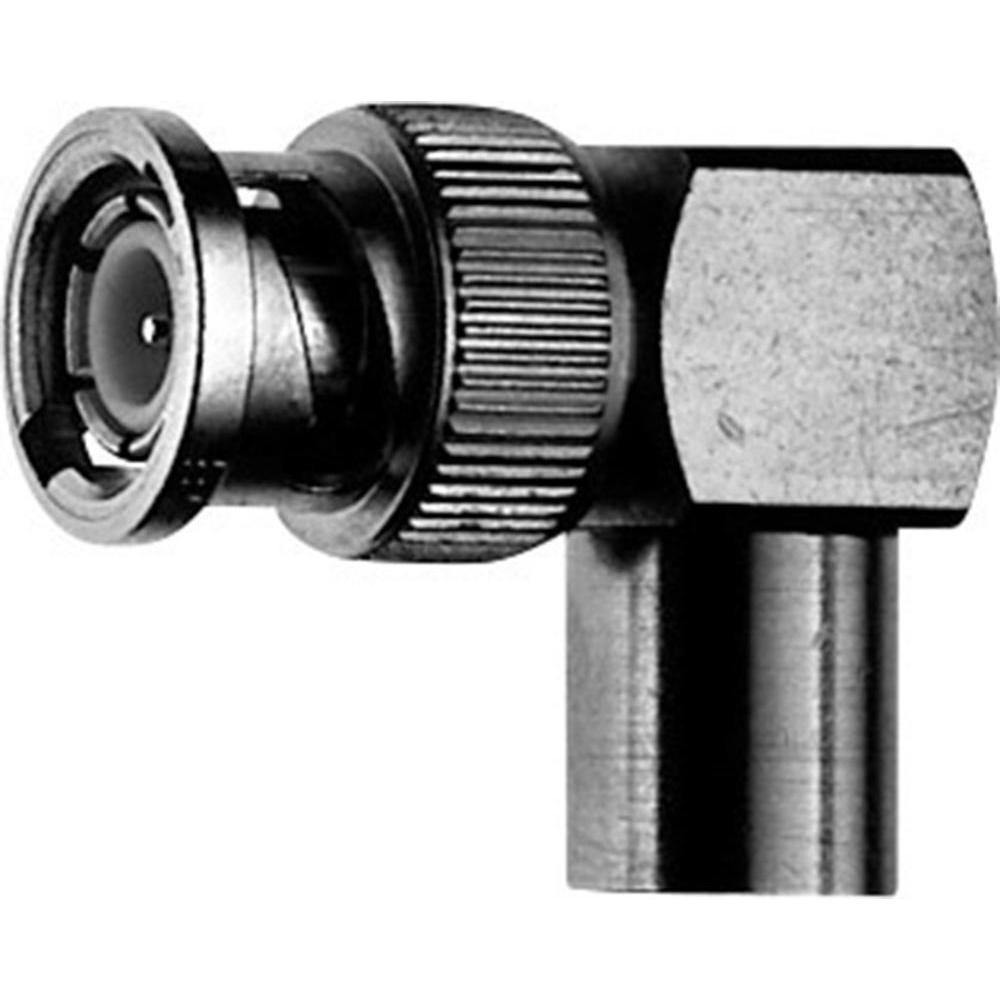

Переходник BNC штекер > FME штекер
Разъёмы BNC 50 Ω традиционно применяются для коммутации радиочастотных сигналов. Байонетный способ фиксации соединения данных разъёмов позволяет использовать их в тракте сигналов с частотой до 4 ГГц. Разъемы BNC рассчитаны для установки на коаксиальные кабели, имеющие различные типы экранов и сечения центрального проводника. В зависимости от конструкции разъемов, возможны различные варианты монтажа на кабель – пайка или обжим центрального контакта, а также обжим или зажатие коаксиального проводника муфтой. Правильно установленный на кабель разъем BNC в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.
Разъемы FME - это миниатюрные коаксиальные разъемы с резьбовым соединением, используемые на частоте до 2 ГГц с сопротивлением кабельного тракта не более 50 Ом. Доступны варианты разъемов для эластичных и подобных им кабелей. Основная область применения FME серии: мобильные телекоммуникации, преимущественно, в транспортных средствах, благодаря компактному размеру и высокой износостойкости.
| Параметр | Значение |
|---|---|
| Коммутационная износостойкость | ≥ 500 |
| Рекомендуемый момент затяжки соединения | 200 Н·см |
| Материалы | латунь (CuZn39Pb3) - центральный контакт, внешнй проводник, стальные металлические детали, байонет; сплав (ZnAl4Cu1) - изолятор; силиконовая резина - уплотнение |
| Покрытие | золото (NiP-Au) - центральный контакт; серебро (Cu2Ag5) - внешний проводник, стальные металлические детали, байонет; никель (Cu2Ni5) - для остальных деталей |
| Климатические характеристики | Режим эксплуатации в соответствии с IEC 60068 - 1: 55/85/21 |
| Соответствие RoHS | 2011/65/EU |
| Электрические характеристики | ≤ 3 мОм (внутренний проводник); ≤ 2 мОм (внешний проводник); ≥ 5 ГОм (сопротивление изолятора); 1 кВ эфф. / 50 Гц (напряжение пробоя); 50 Ом (сопротивление); 0 - 2 ГГц (рабочая частота) |
| Вес | 35 г |
Поставляем Telegartner J01008A0059 - Переходник BNC-FME под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
