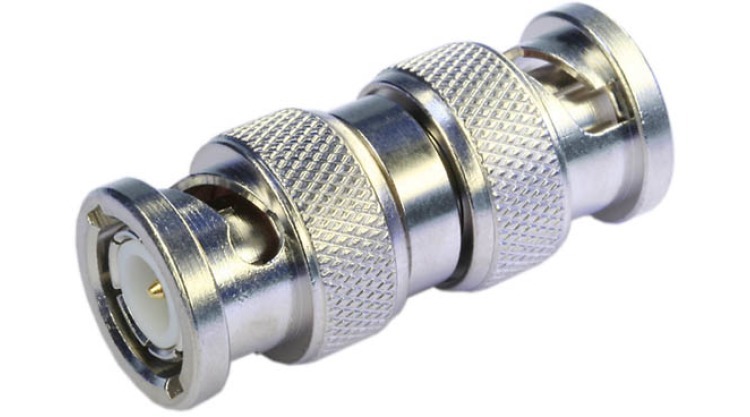

Адаптеры и переходники BNC 50 /75 Ом традиционно применяются для коммутации цифровых и аналоговых видеосигналов. Байонетный способ фиксации соединения моделей BNC позволяет использовать их в тракте сигналов с частотой до 4 ГГц. Правильно установленный адаптер в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.
| Параметр | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Материалы |
Центральный контакт: латунь | CuZn39Pb3 Пружинящий контакт: бериллиевая бронза | CuBe2; CuPb1.15Ni1(C97) Внешний проводник: латунь | CuZn39Pb3 Стальные металлические детали: латунь | CuZn39Pb3 Изолятор: PTFE | PE Уплотнительное кольцо: силиконовая резина |
| Покрытие |
Центральный контакт: золото поверх никеля | Cu1Ni2Au0.8 Внешний проводник: никель | Cu2Ni5 Стальные металлические детали: никель | Cu2Ni5 |
Эксплуатация в соответствии:
с изолятором PTFE: IEC 60068 - 1 40/155/21
с изолятором PE: IEC 60068 - 1 40/75/21
| Параметр | Значение |
|---|---|
| Сопротивление проводников |
Внутренний проводник: ≤ 20 мОм Внешний проводник: ≤ 5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ эфф. /50 Гц |
| Сопротивление | 50 /75 Ом |
| Рабочее напряжение | ≤ 500 В эфф. /50 Гц |
| Рабочая частота | < 4 ГГц |
| Параметр | Значение |
|---|---|
| Группа/стандарт | 50 Ом |
| Структура | < 34 дБ /1 ГГц, 29 дБ /4 ГГц | MIL UG-491 A/U |
| Вес | 25 г |
Поставляем Telegartner J01004A0806 - Переходник BNC под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
