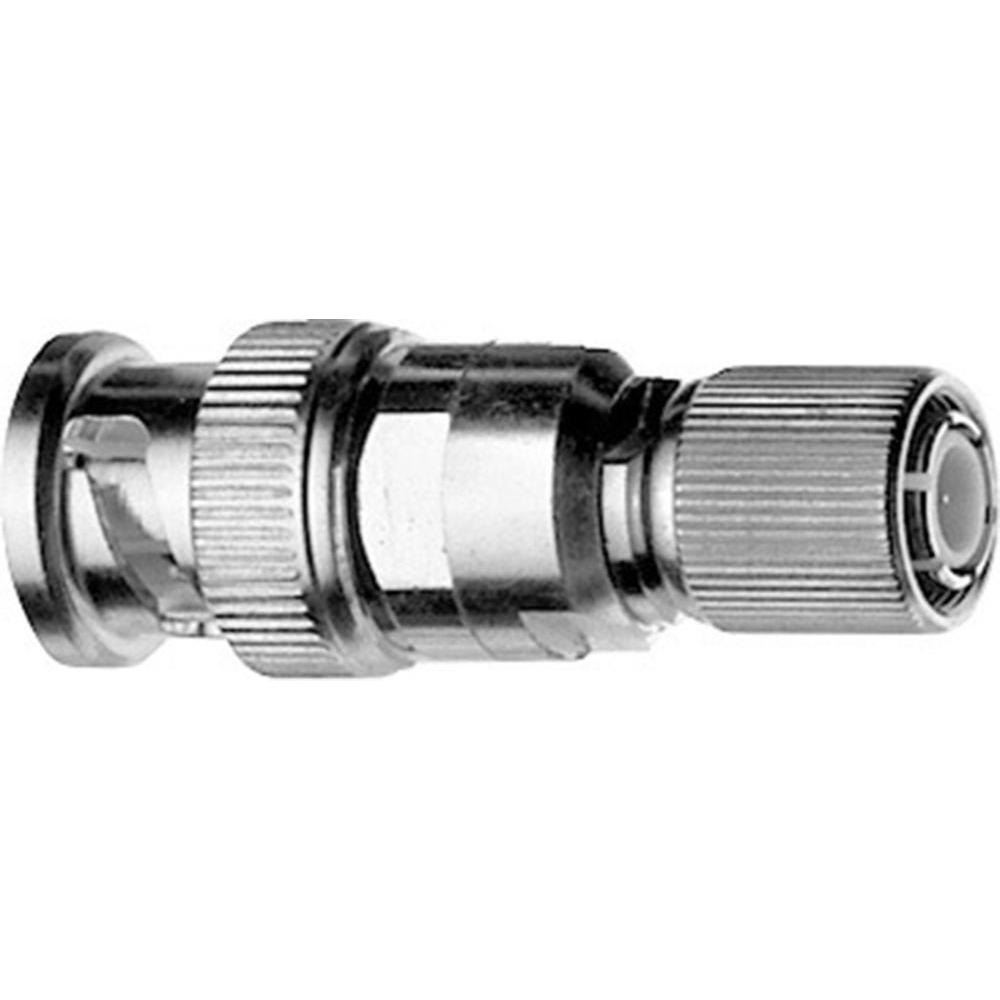

Telegartner J01008A0810 - Переходник BNC-1.6/5.6

Telegartner J01008A0810 - Переходник BNC-1.6/5.6

Кабельный переходной адаптер 75 Ом · BNC штекер > 1.6/5.6 штекер.

BNC штекер

Разъёмы BNC 50 Ω традиционно применяются для коммутации радиочастотных сигналов. Байонетный способ фиксации соединения данных разъёмов позволяет использовать их в тракте сигналов с частотой до 4 ГГц. Разъемы BNC рассчитаны для установки на коаксиальные кабели, имеющие различные типы экранов и сечения центрального проводника. В зависимости от конструкции разъемов, возможны различные варианты монтажа на кабель – пайка или обжим центрального контакта, а также обжим или зажатие коаксиального проводника муфтой. Правильно установленный на кабель разъем BNC в подключенном состоянии обеспечивает класс защиты IP54, что является стандартным для данного типа соединений.

1.6/5.6 штекер

Разъёмы 1.6/5.6 представлены с 3 различными видами соединений. Единый дизайн-конструкция штекера подходит ко всем трём типам соединений:

• пружинный механизм зажима, обеспечивающий крайне быстрое и надёжное соединение;
• винтовая стяжка, виброустойчивая к монтажным вибрациям;
• облегчённый механизм замка-защелки, позволяющий применять разъемы 1.6/5.6 в рэковых и панельных системах (патч-панелях и т.д.).

Максимальная частота применения составляет 1 ГГц. Сопротивление кабельного соединения - 75 Ом для всех типов разъёмов. Модели 1.6/5.6 доступны для монтажа на печатные платы по технологии сквозной пайки. Для монтажа панельных разъёмов используются технологии закрутка и пайки. Разъёмы 1.6/5.6 широко распространены во многих видах коммуникационного оборудования.

Технические характеристики
