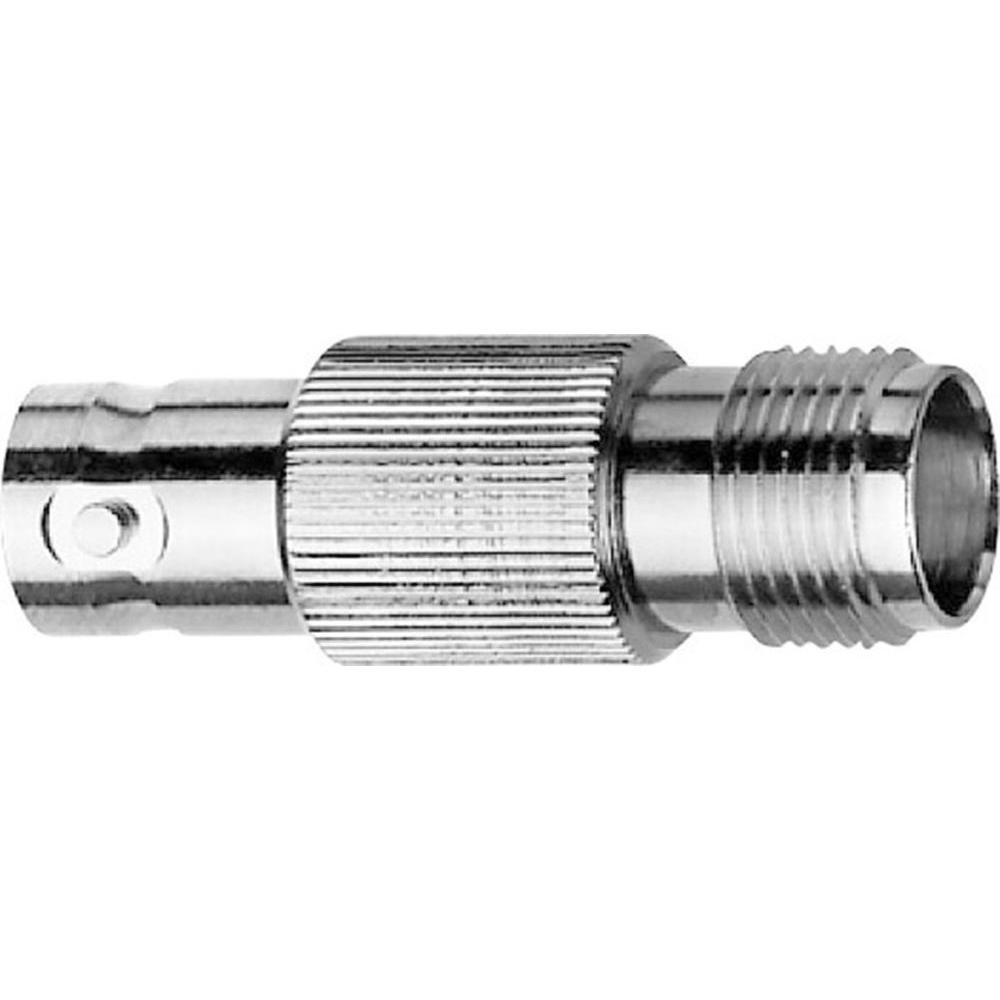

Telegartner J01008A0012 - Переходник BNC-TNC

Name: Telegartner J01008A0012 - Переходник BNC-TNC
Price: 551.17 RUB

Код: 15164

Узнать о доставке

Telegartner J01008A0012 - Переходник BNC-TNC

Производитель:
Telegartner

Все товары бренда

Только оригинальные
товары бренда

Telegartner каталог

Запросить КП

Пригласить в тендер

Скопировать ссылку http://www.bbrc.ru/catalog/item/telegartner_j01008a0012_perekhodnik_bnc_tnc/

Распечатать страницу

551 ₽

с НДС

Получить коммерческое предолжение

Добавить в корзину

Купить в 1 клик

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

TELEGÄRTNER · Серия J01008

Telegärtner J01008A0012 — Переходник BNC-TNC (f-f), 50 Ом

Кроссовый переходник BNC↔TNC производства Telegärtner (Германия). Соединяет два разных стандарта разъёмов в одной точке. Импеданс 50 Ом, рабочий диапазон до 0–4 ГГц. Применяется при сопряжении разных типов оборудования и кабельной инфраструктуры. RoHS-совместим.

Кросс-переходник BNC↔TNC 50 Ω · 0–4 ГГц Made in Germany

50 Ω

Импеданс

0–4 ГГц

Полоса

IEC 61169-8 / IEC 61169-26

Интерфейс

~14 г

Вес

RoHS

Стандарт

Страна

О модели

J01008A0012 — Переходник BNC-TNC (f-f), 50 Ом производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 50 Ω, гарантированный рабочий диапазон до 0–4 ГГц. Соответствует международному стандарту интерфейса IEC 61169-8 / IEC 61169-26 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).

Один из самых востребованных артикулов в сервисных задачах: позволяет состыковать оборудование с разными типами разъёмов без дополнительного кабеля.

Ключевые преимущества

ВЧ-параметры по OEM-датшиту Импеданс 50 Ω, рабочий диапазон 0–4 ГГц. Гарантированные ВЧ-параметры от производителя.

Кросс между стандартами BNC↔TNC Сопрягает две системы разъёмов в одной точке без переходного кабеля. Конфигурация: розетка-розетка (f-f).

Латунь с гальваникой Цельнометаллический корпус с антикоррозионным покрытием. Контакты позолочены.

Согласован по импедансу 50 Ом Импеданс одинаков с обеих сторон — без отражений и стоячих волн на стыке.

Производство Германия Изготовление и контроль качества на головном заводе Telegärtner Karl Gärtner GmbH в Steinenbronn. Происхождение DE.

Официальный OEM-датшит Полный пакет техдокументации производителя. ВЧ-параметры подтверждены OEM-измерениями.

Что означают стандарты защиты

IEC 61169-8

Международный стандарт интерфейса BNC-разъёмов. Гарантирует механическую и электрическую совместимость с любыми BNC-разъёмами стандарта (Amphenol, Rosenberger, Huber+Suhner, отечественные производители).

RoHS 2011/65/EU

Соответствие европейской директиве об ограничении вредных веществ. Без свинца в покрытии контактов, без кадмия, ртути, шестивалентного хрома.

Технические характеристики

Электрические характеристики
Импеданс	50 Ω
Рабочая полоса частот	0–4 ГГц

Механические характеристики
Тип/исполнение	кросс-переходник
Стандарт разъёма	BNC↔TNC
Конфигурация контактов	розетка-розетка (f-f)
Стандарт интерфейса	IEC 61169-8 / IEC 61169-26
Вес	приблизительно 14 г

Условия эксплуатации и сертификация
RoHS-совместимость	ДА (2011/65/EU)
Происхождение	Германия (Made in DE)
Производитель	Telegärtner Karl Gärtner GmbH, Steinenbronn

Сравнение с похожими моделями

Артикул J01008A0012 принадлежит к серии J01008 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.

Параметр	J01008A0012 ◀	J01008A0088	J01008A0824	J01008A0011
Тип	кросс-переходник	кросс-переходник	кросс-переходник	кросс-переходник
Импеданс	50 Ω	50 Ω	50 Ω	50 Ω
Полоса	0–4 ГГц	0–4 ГГц	0–4 ГГц	0–4 ГГц
Конфигурация	розетка-розетка (f-f)	розетка-розетка (f-f)	штекер BNC – розетка N (m-f)	BNC штекер — TNC штекер
Цена, ₽	551	1 866	2 532	886
Карточка	—	Смотреть→	Смотреть→	Смотреть→

Области применения

Измерительная техника

Осциллографы, генераторы сигналов, частотомеры, спектроанализаторы — стандартный разъём для подключения щупов и пробников.

Системы передачи данных

ARCNET, промышленные сети с коаксиальной средой, последовательные ВЧ-каналы, лабораторные стенды.

ВЧ-цепи и связь

Радиолюбительская и профессиональная связь до 4 ГГц, ВЧ-фильтры, аттенюаторы, направленные ответвители.

Антенно-фидерные тракты БС

Базовые станции сотовой связи, антенны GSM/UMTS/LTE/5G, фидерные линии.

Профессиональная радиосвязь

Радиорелейные линии, военная и гражданская радиосвязь, репитеры.

Системы безопасности

Беспроводная сигнализация, охранные радиосистемы, антенны контроля доступа.

Опции по запросу

Стоимость и сроки изготовления опций — по запросу у менеджера.

Сертификат происхождения Документ Made in Germany выдаётся на отгружаемую партию по запросу.

Поставка партиями любого объёма Возможна отгрузка как штучно, так и большими партиями — по индивидуальному запросу.

Сборочная инструкция Документ Telegärtner Montageanleitung (assembly instruction). Высылается по запросу с заказом.

Сертификация

RoHS 2011/65/EU IEC 61169-8 Made in Germany ISO9001

Частые вопросы

Это оригинальный товар Telegärtner Karl Gärtner GmbH?Да. Артикул J01008A0012 производится в Германии (Steinenbronn). Поставляется в фирменной упаковке Telegärtner. Сертификат происхождения — по запросу.

Зачем нужен переходник BNC↔TNC?При сопряжении оборудования разных производителей или поколений: например, измерительный прибор с BNC и антенна с N-разъёмом. Переходник позволяет не делать дополнительный кабель — соединение в одной точке, без потерь сигнала.

Какие потери даёт переходник?Качественный согласованный переходник Telegärtner вносит потери <0,1 дБ и не вносит отражений в пределах рабочей полосы. Для критичных измерений вы можете запросить индивидуальные результаты ВЧ-измерений.

Можно ли заказать большую партию или штучно?Да, отгружаем и штучно, и партиями любого объёма. Большие партии — по индивидуальному запросу: запросите КП через форму на сайте или по телефону 8-800-505-92-60. Срок поставки уточняется при размещении заказа.

Гарантии и сервис

Гарантия

1 год от производителя

При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.

Купить Telegärtner J01008A0012

Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Промышленное оборудование Telegartner J01008A0012 - Переходник BNC-TNC от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).

В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
