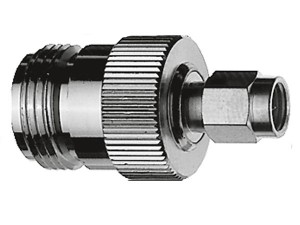

Кабельный переходной адаптер 50 Ом · N гнездо > SMA штекер.
Коаксиальные разъёмы N типа получили крайне широкое применение и популярность. Имея корпус среднего размера, точную посадку и устойчивость к погодным факторам, N разъёмы снабжены надежным резьбовым ответным соединением. В большинстве применений, разъёмы могут быть использованы на частоте до 11 ГГц. Сопротивление кабельного соединения - 50 Ом. N разъёмы подходят для эластичных, полужестких и фидерных типов кабелей. Для монтажа N разъёмов используются обжим и опрессовка.
Особая конструкция оборудования, специально разработанного для изготовления разъёмов этой серии, обеспечивает превосходные показатели параметров потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы N типа являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Среди коаксиальных разъёмов с резьбовым соединением широко распространены разъёмы SMA типа. В зависимости от конструкции, разъёмы применяются на частоте до 18 ГГц с контрольным сопротивлением 50 Ом. Разъёмы SMA подходят для эластичных и полужестких типов кабелей. Модели SMA разъёмов и адаптеров выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной запрессовки контактов.
Для монтажа кабельных разъёмов SMA применяются технологии пайки, обжима и опрессовки. Области эксплуатации разъёмов включают наземную и космическую связь, а также тестовое оборудование. Соединение торцевого уплотнения для разъёмов SMA между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Коммутационная износостойкость | ≥ 500 (J01027B0016), ≥ 1000 (J01027T0016) |
| Рекомендуемый момент затяжки соединения | 4 - 6 Н м |
| Материалы | Центральный контакт: бериллиевая бронза; Внешний проводник: латунь; Изолятор: политетрафторэтилен; Уплотнение: силиконовая резина |
| Покрытие | Центральный контакт: золото поверх никеля; Внешний проводник: белая бронза |
| Режим эксплуатации | Температурный режим: -40 .. +85 °C |
| Соответствие RoHS | 2002/95/EC |
| Сопротивление проводников | Внутренний проводник: ≤ 3 мОм; Внешний проводник: ≤ 2 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.0 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | 35 дБ / 1 ГГц; 33 дБ / 2 ГГц; 26 дБ / 6 ГГц; 20 дБ / 11 ГГц |
| Рабочее напряжение | ≤ 335 В эфф. / 50 Гц |
| Рабочая частота | 0 - 11 ГГц (J01027B0016); 0 - 18 ГГц (J01027T0016) |
| Вес | 26 г |
Промышленное оборудование Telegartner J01027A0016 - Переходник N-SMA от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
