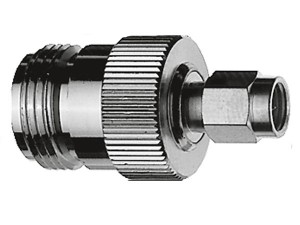

Telegartner J01027A0019 - Переходник N-SMA
Кабельный переходной адаптер 50 Ом · N штекер > SMA штекер.
N штекер
Коаксиальные разъёмы N типа получили крайне широкое применение и популярность. Имея корпус среднего размера, точную посадку, устойчивость к погодным факторам, N разъёмы снабжены надежным резьбовым ответным соединением. В большинстве применений, разъёмы могут быть использованы на частоте до 11 ГГц. Сопротивление кабельного соединения - 50 Ом. N разъёмы подходят для эластичных, полужестких и фидерных типов кабелей. Для монтажа N разъёмов используются обжим и опрессовка. Особая конструкция оборудования, специально разработанного для изготовления разъёмов этой серии, обеспечивает превосходные показатели параметров потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы N типа являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
SMA штекер
Среди коаксиальных разъёмов c резьбовым соединением широко распространены разъёмы SMA типа. В зависимости от конструкции, разъёмы применяются на частоте до 18 ГГц с контрольным сопротивлением 50 Ом. Разъёмы SMA подходят для эластичных и полужестких типов кабелей. Модели SMA разъёмов и адаптеров выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной запрессовки контактов. Для монтажа кабельных разъёмов SMA применяются технологии пайки, обжима и опрессовки. Области эксплуатации разъёмов включают наземную и космическую связь, а также тестовое оборудование. Соединение торцевого уплотнения для разъёмов SMA между штекером и гнездом соответствует классу защиты IP68.
| Характеристика | N | SMA |
|---|---|---|
| Стандарт | IEC 61169-16 | IEC 61169-15 |
| Коммутационная износостойкость | ≥ 500 | ≥ 1000 |
| Рекомендуемый момент затяжки соединения | 4 - 6 Н м | 79 - 113 Н см |
| Материалы | Центральный контакт: латунь | CuZn39Pb3 Внешний проводник: латунь | CuZn39Pb3 / нержавеющая сталь Изолятор: политетрафторэтилен | PTFE Уплотнение: силиконовая резина |
Центральный контакт: латунь | CuZn39Pb3 Внешний проводник: белая бронза | CuSnZn3 / нержавеющая сталь |
| Покрытие | Центральный контакт: золото поверх никеля | NiP-Au Внешний проводник: белая бронза | CuSnZn3 / нержавеющая сталь |
Центральный контакт: белая бронза | CuSnZn3 / нержавеющая сталь |
| Температурный режим | -40 .. +85 °C | -40 .. +85 °C |
| Соответствие RoHS | 2011/65/EU | 2011/65/EU |
| Сопротивление проводников | Внутренний проводник: ≤ 3 мОм Внешний проводник: ≤ 2 мОм |
Внутренний проводник: ≤ 3 мОм Внешний проводник: ≤ 2 мОм |
| Сопротивление изолятора | ≥ 5 ГОм | ≥ 5 ГОм |
| Напряжение пробоя | 1.0 кВ эффект. / 50 Гц | 1.0 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом | 50 Ом |
| Потери на отражение | 35 дБ / 1 ГГц 33 дБ / 2 ГГц 26 дБ / 6 ГГц 20 дБ / 11 ГГц |
40 дБ / 2 ГГц 30 дБ / 6 ГГц 28 дБ / 11 ГГц 20 дБ / 18 ГГц |
| Рабочее напряжение | ≤ 335 В эффект. / 50 Гц | ≤ 335 В эффект. / 50 Гц |
| Рабочая частота | 0 - 11 ГГц | 0 - 18 ГГц |
Технические характеристики
Группа/стандарт: структура 11 ГГц | 33 дБ / 2 ГГц; 26 дБ / 6 ГГц; 20 дБ / 11 ГГц
Вес: 39 г
