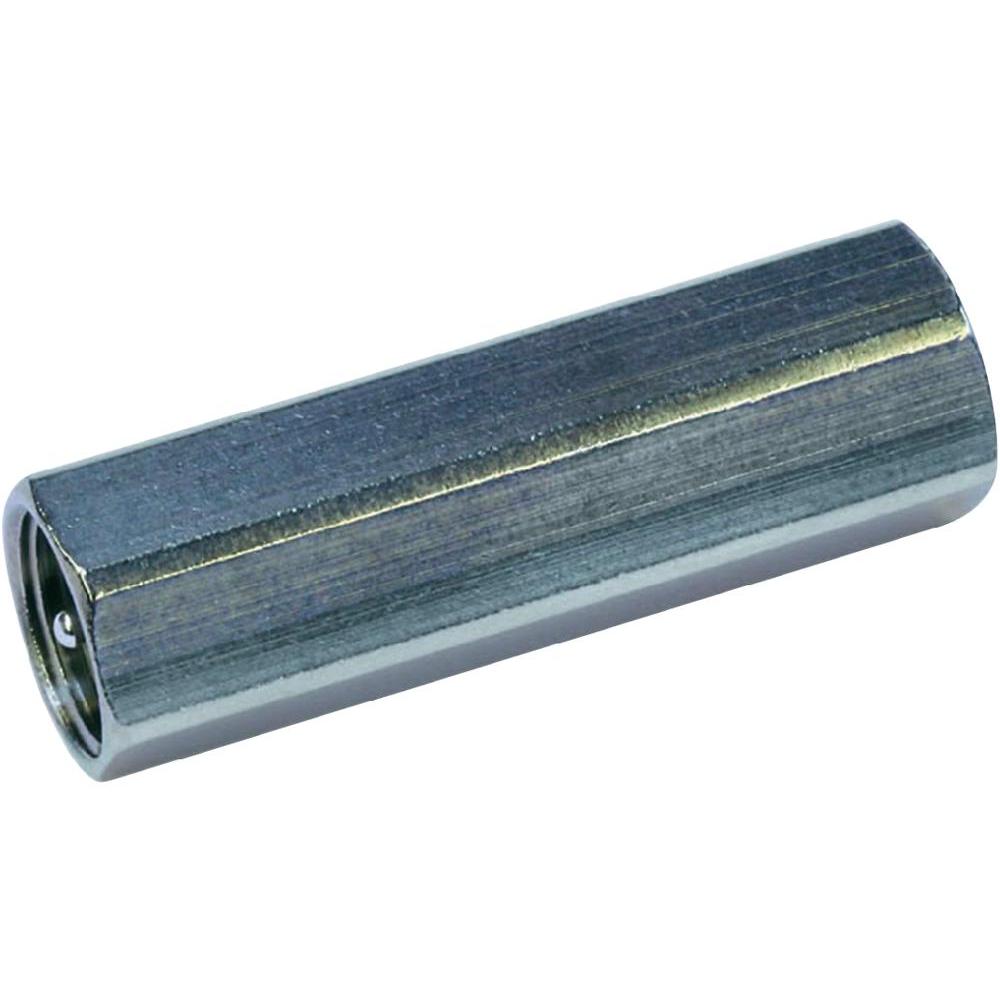

Кабельный проходной адаптер FME · 50 Ом штекер > штекер. Разъемы FME - это миниатюрные коаксиальные разъемы с резьбовым соединением, используемые на частоте до 2 ГГц с сопротивлением кабельного тракта не более 50 Ом. Доступны варианты разъемов для эластичных и подобных им кабелей.
Основная область применения FME серии: мобильные телекоммуникации, преимущественно, в транспортных средствах, благодаря компактному размеру и высокой износостойкости.
| Коммутационная износостойкость | ≥ 500 |
|---|---|
| Максимальный момент затяжки соединения | 200 Н см |
| Материалы |
Центральный контакт: латунь | CuZn39Pb3 Внешний проводник: латунь | CuZn39Pb3 Изолятор: полиоксиметилен | POM |
| Покрытие |
Центральный контакт: серебро поверх меди | Cu2Ag5 Внешний проводник: никель | Cu2Ni5 |
| Эксплуатация в соответствии | с изолятором PTFE |
|---|---|
| Стандарт | IEC 60068 - 1 55/085/21 |
| Сопротивление проводников |
Внутренний проводник: ≤ 10 мОм Внешний проводник: ≤ 5 мОм |
|---|---|
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1 кВ эфф. /50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 100 В эфф. /50 Гц |
| Вносимые потери | ≤ 0.2 дБ /1.8 ГГц |
| Потери на отражение | ≥ 20 дБ /1.8 ГГц |
| Рабочая частота | < 2 ГГц |
| Группа/стандарт | |
|---|---|
| Структура | Изолятор PP |
| Вес | 21 г |
Поставляем Telegartner J01702A0001 - Переходник FME под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
