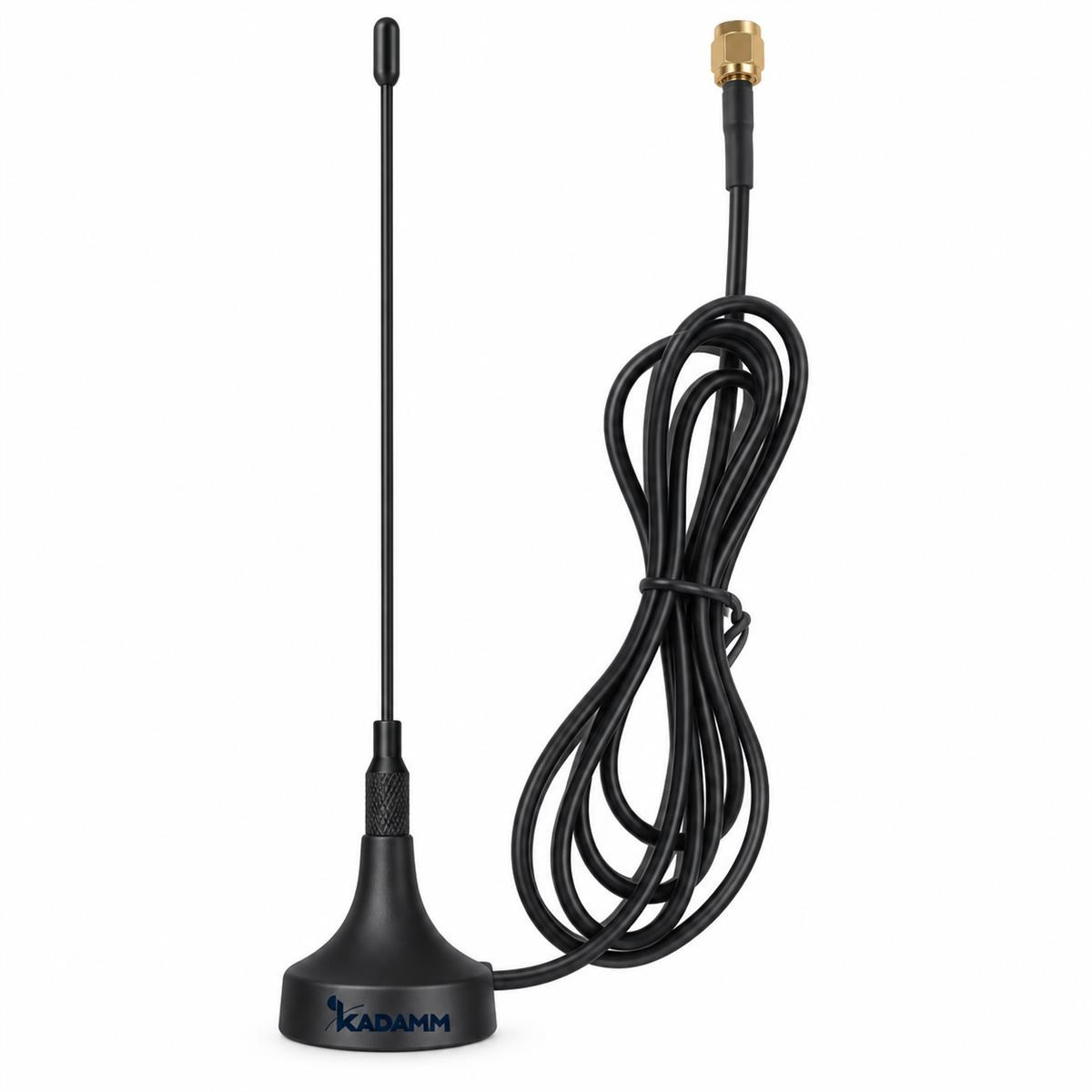

KADAMM AMS-470-3 — антенна 470 МГц на магните, 3 дБи, кабель 1 м, SMA

Дальность в каналах телеметрии определяют высота установки антенн, препятствия и чувствительность приёмника, а не только усиление антенны. Поднятая над крышами антенна шлюза связывает датчики на километры, та же антенна в подвале — на десятки метров.

Энергетику линии считают по мощности передатчика, усилению антенн, потерям в кабелях и чувствительности приёмника на выбранной скорости. Пришлите план объекта и тип радиомодуля — посчитаем и подскажем место установки шлюза. Перед развёртыванием сети полезно провести пробные замеры уровня в самых дальних точках.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 470 ± 5 МГц. Внутри полосы согласование нормировано целиком (КСВН менее 2,0), поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна. По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

Разъём антенны — SMA; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. На улице соединения герметизируют, кабель закрепляют на опоре. Пришлите длину трассы — подберём кабельную сборку KADAMM с разъёмами. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
