Направленная панель Wi-Fi наружного исполнения: две линейные поляризации (V+H), диапазон 5150–5850 МГц, число портов — 4.
KADAMM APWD515813-2 — направленная антенна для сетей Wi-Fi 5 ГГц. Основные данные: полосы 5150–5850 МГц; усиление 13,0 дБи; луч 35° по горизонтали; поляризация две линейные (V+H); 4 входа; разъём 4×N.
Коротко о KADAMM APWD515813-2: рабочий диапазон 5150–5850 МГц, луч по горизонтали 35°. У KADAMM APWD5158135 усиление 13,5 дБи, у KADAMM APWD515813-2 — 13 дБи.
В полосе 5 ГГц десятки каналов, и для скорости их объединяют в широкие каналы 40, 80 и 160 МГц; обратная сторона — затухание: при равной дальности потери в свободном пространстве больше примерно на 7 дБ, чем на 2,4 ГГц. По частотам антенна перекрывает: Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.
Излучение направленной антенны сосредоточено в узком луче 35°; её применяют в каналах «точка — точка» и для выноса сигнала на удалённый объект. Для оценки: потери в свободном пространстве на 5 км при 5,5 ГГц — около 121 дБ; две такие антенны на концах трассы возвращают 26 дБ. Кроме прямой видимости нужна свободная первая зона Френеля — в середине 5-километровой трассы её радиус около 8 м, деревья и крыши в этой зоне ослабляют сигнал.
Две поляризации (Две линейные (V+H)) в одной антенне дают два независимых канала MIMO 2×2: точка доступа передаёт два потока одновременно, и скорость удваивается без расширения канала, развязка между входами не менее 18 дБ. Ответная антенна линии обязана поддерживать те же две поляризации.
Тракт: КСВН не более 2,0, то есть отражается не более 11 % мощности; допустимая мощность — 100 Вт; разъём 4×N с выводом снизу. Коаксиал на Wi-Fi теряет много — больше, чем на сотовых частотах, а на 5 ГГц сильнее, чем на 2,4 ГГц; поэтому точку доступа выносят к антенне, а до неё ведут Ethernet.
Конструкция: размеры 330 × 185 × 70 мм, масса 1,8 кг, рабочая температура −40…+70 °C. При уличной установке разъёмы герметизируют, антенну с опорой заземляют, а кабель хомутами притягивают к мачте.

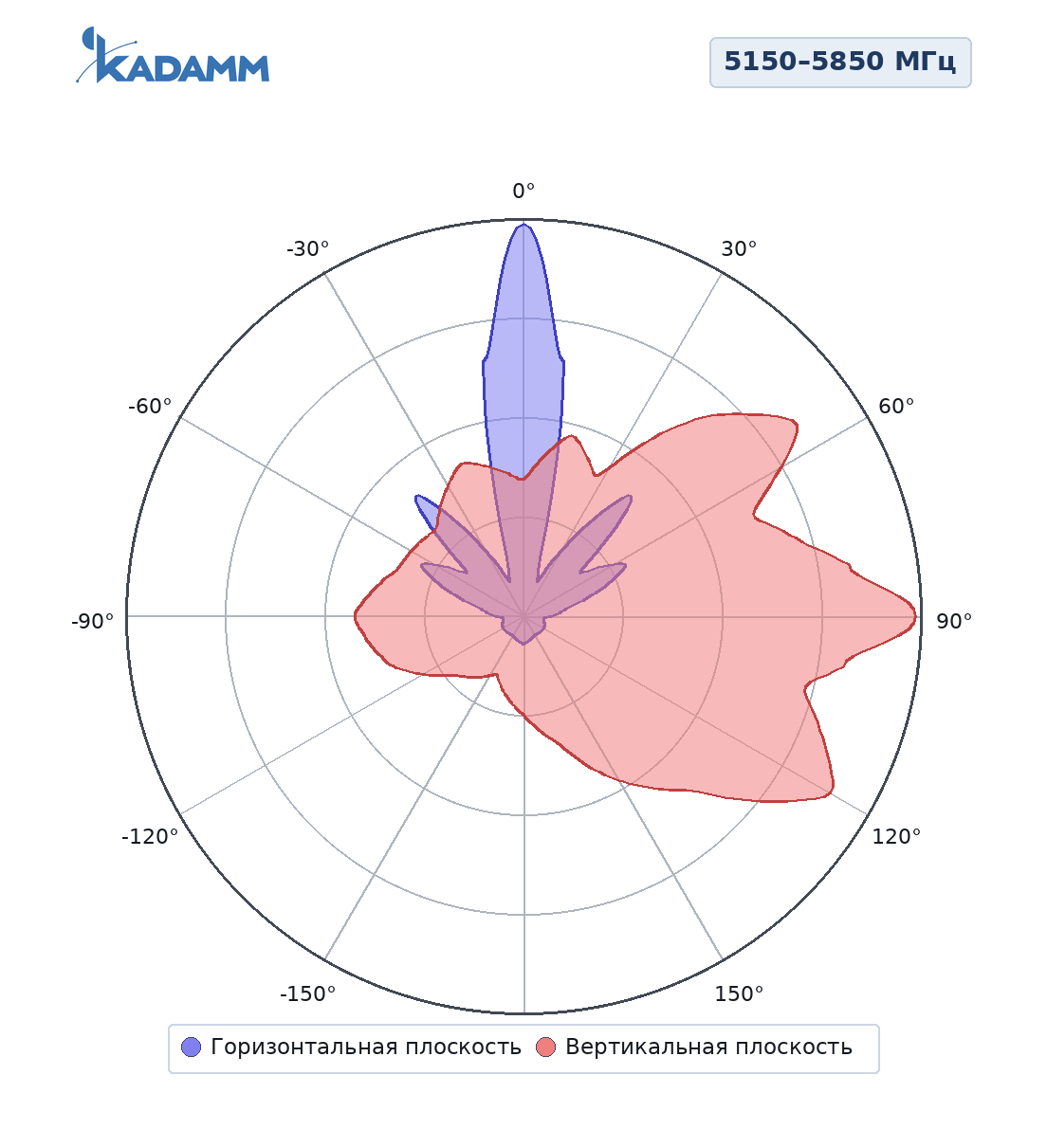

Диаграммы направленности KADAMM APWD515813-2 в полосах 5150–5850 МГц, горизонтальная и вертикальная плоскости — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 13,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 35° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Развязка между входами, дБ | ≥18 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 330 × 185 × 70 мм |
| Масса антенны | 1,8 кг |
| Материал радома | PC |
| Рабочая температура | −40…+70 °C |
Задачи направленной антенны — радиомост между зданиями, вынос сети на удалённый объект, связь с камерами видеонаблюдения и шлагбаумами, а также приём сигнала отдалённой точки доступа.
Антенна совместима с оборудованием Wi-Fi 5 ГГц (каналы 36–64), Wi-Fi 5 ГГц (каналы 100–140) и Wi-Fi 5 ГГц (каналы 149–165); точка доступа или роутер должны иметь столько же радиотрактов и такой же тип разъёма.
Диапазон. Антенна должна перекрывать полосы точки доступа: 5 ГГц.
Тип. Направленная — для линий «точка — точка»; на обоих концах ставят одинаковые антенны.
Входы. Число входов антенны — по числу радиотрактов точки доступа (MIMO).
Разъём и кабель. Разъём 4×N; кабель — как можно короче, особенно на 5 ГГц.
Установка. Способ крепления выбирают по месту; при наружной установке антенну заземляют, а разъёмы герметизируют.

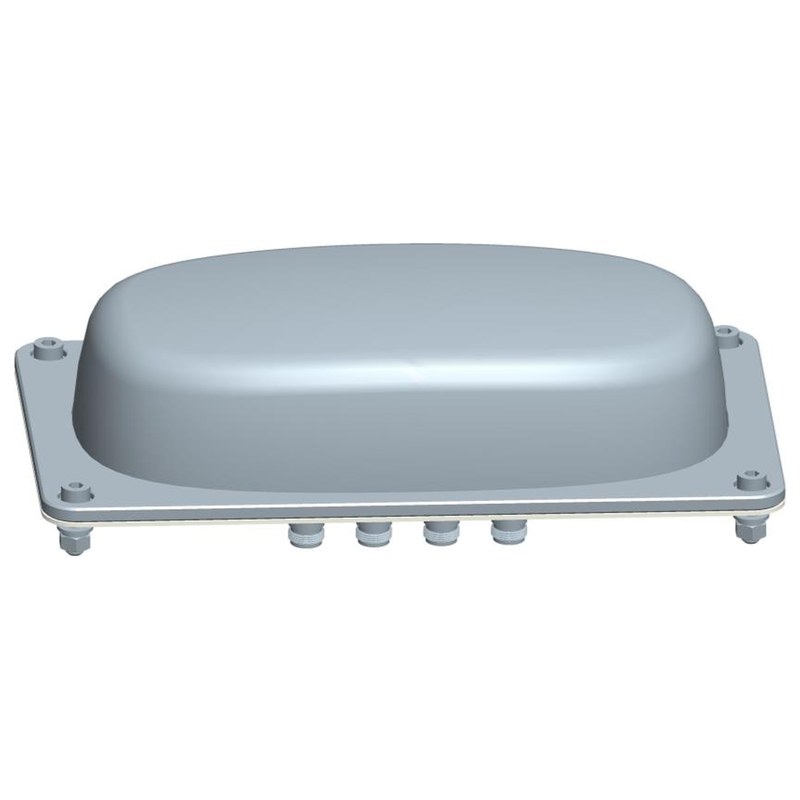

Антенна КАДАММ APWD515813-2, монтажный комплект.
| Параметр | APWD515813-2 | APWD5158135 | APWD5158125 | APWD515814-2 | APW515814-3 | APWD515814-3 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц | 5150–5850 МГц |
| Поляризация | две линейные (V+H) | две линейные (V+H) | две линейные (V+H) | две линейные (V+H) | две линейные (V+H) | две линейные (V+H) |
| Ширина ДН по уровню −3 дБ | 35° | 30° | 38° | 32° | 32° | 30° |
| Коэффициент усиления | 13 дБи | 13,5 дБи | 12,5 дБи | 14 дБи | 14 дБи | 14 дБи |
| Электрический наклон | — | — | — | 0°, фикс. | 0°, фикс. | 0°, фикс. |
| Тип | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi | направленная антенна Wi-Fi |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Совместимость определяют три параметра: диапазон, количество входов и тип разъёма. KADAMM APWD515813-2 работает в полосах 5 ГГц, входов — 4, разъём — 4×N. Какие диапазоны у точки доступа — смотрят в её паспорте; для двухдиапазонной нужна двухдиапазонная антенна либо по антенне на диапазон.
Важная деталь — тип разъёма: на роутерах часто стоят RP-SMA и RP-TNC, несовместимые с обычными SMA и TNC; выручит переходник или кабель с нужными концами.
Дальность определяет энергетика линии: мощность передатчика плюс усиление двух антенн минус потери в свободном пространстве и кабелях должны превышать чувствительность приёмника с запасом 10–20 дБ. На 5 км при 5,5 ГГц потери свободного пространства — около 121 дБ, антенны KADAMM APWD515813-2 дают в сумме 26 дБ.
Второе требование — чистая первая зона Френеля при прямой видимости; посередине трассы 5 км её радиус близок к 8 м, и потому подвес антенн выбирают над кронами и кровлями с учётом того, что деревья растут.
Для каждого входа — свой радиотракт точки доступа; кабели берут однотипные и одинаковые по длине. При подключении не всех входов точка доступа уменьшит число потоков, и скорость снизится. Несколько сантиметров разницы в длине кабелей несущественны, а вот разный тип кабеля даст в трактах разное затухание.
Для связи «точка — точка» поляризация на двух концах одна и та же: вертикаль сопрягают с вертикалью, горизонталь — с горизонталью. Перепутанные кабели легко определить по уровню сигнала в интерфейсе точки доступа: при правильном подключении уровни по трактам близки, при перекрёстном — один из них заметно ниже.
Чем короче, тем лучше: на частотах Wi-Fi потери в кабеле велики и растут с частотой, на 5 ГГц они заметно больше, чем на 2,4 ГГц. Пара метров тонкого кабеля может свести на нет усиление антенны — длину снижения закладывают в расчёт линии.
Для наружных установок выгоднее поставить точку доступа рядом с антенной на мачте и подвести к ней Ethernet с питанием PoE. Когда длинный ВЧ-кабель неизбежен, выбирают низкопотерный кабель и ставят как можно меньше переходников; мы подберём сборку с нужными разъёмами и рассчитаем её затухание на рабочей частоте.
Да: рабочая температура −40…+70 °C. Готовое соединение защищают от влаги термоусадкой или самовулканизирующейся лентой, кабель прихватывают так, чтобы ветер не раскачивал его и не нагружал разъём, а петлю перед разъёмом укладывают изгибом вниз — вода скатывается с неё, минуя соединение.
Опору и антенну на ней заземляют совместно; там, где кабель входит в здание, ставят грозоразрядник. Внутри помещений и корпусов приборов это лишнее — хватит прокладки кабеля без перегибов и пережатий; магнитное или клеевое основание ставят на чистую ровную поверхность.
Артикул для заказа — KADAMM APWD515813-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APWD515813-2 могут уточняться без уведомления.
Поставляем KADAMM APWD515813-2 — направленная антенна Wi-Fi 5150–5850 МГц, 13 дБи, 4 порта под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
