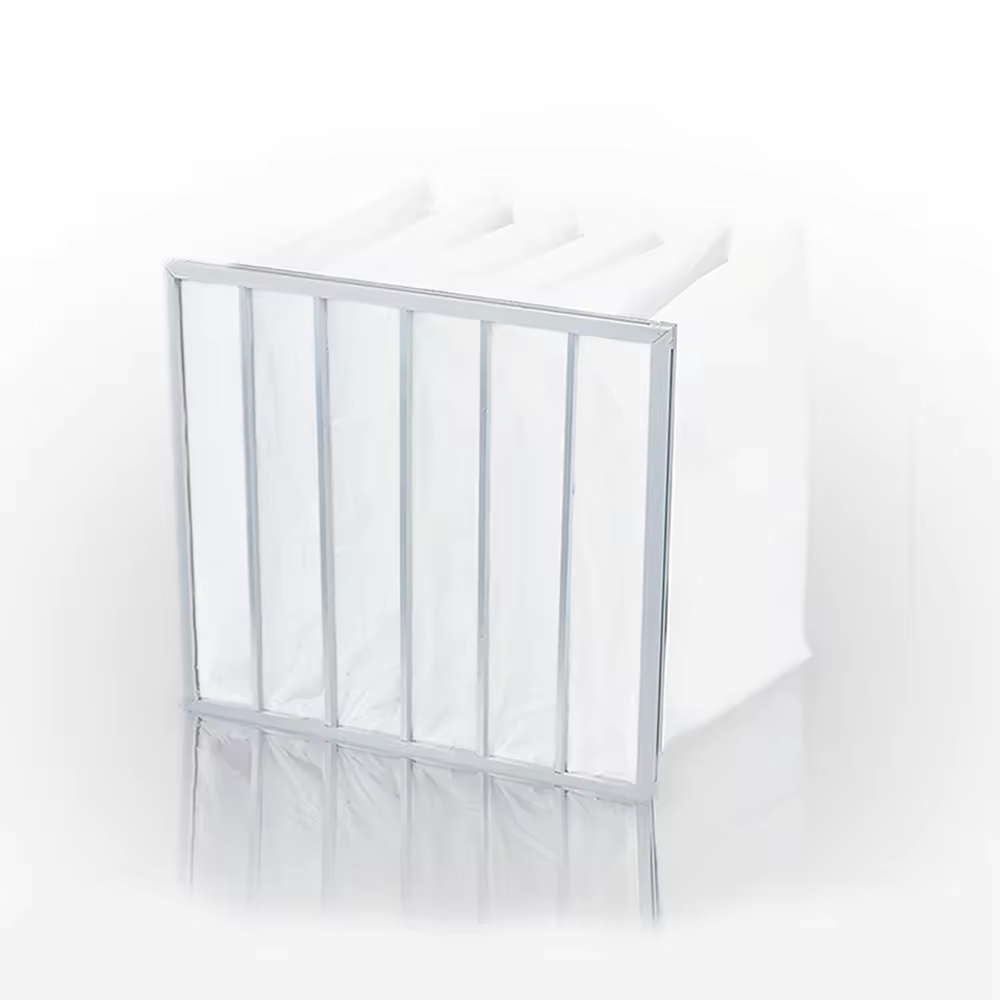

Kadamm ФЗМ-КПФ-G4 — Карманный фильтр тонкой очистки G4
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Kadamm ФЗМ-КПФ-G4 — Карманный фильтр грубой очистки G4 из синтетического волокна
Воздушный фильтр карманный V-образный класса G4 (G4 по EN 779, ISO Coarse по ISO 16890) для систем приточной и приточно-вытяжной вентиляции, центрального кондиционирования, промышленной очистки воздуха. Фильтрующая среда — синтетическое волокно meltblown, оцинкованная стальная П-образная рамка. 8 типоразмер(ов) в глубине 360, 381, 600 мм. Применяется как первая ступень: защита последующих ступеней очистки и теплообменников приточных установок.
О серии ФЗМ-КПФ
ФЗМ-КПФ — карманный воздушный фильтр из синтетического нетканого материала meltblown с V-образными карманами, сшитыми ультразвуком. Серия покрывает весь диапазон классов фильтрации от грубой G4 (EU4) до высокоэффективной F9 (EU9) и применяется как вторая ступень в многоступенчатых системах приточной вентиляции после предфильтров G4 (ФЗМ-КФГ, ФЗМ-ПФГ), либо как основной фильтр в одноступенчатых системах с умеренными требованиями к чистоте воздуха.
Конструкция — V-образные карманы из синтетического нетканого материала meltblown. Эффективная площадь медиа достигает 100% (весь объём карманов участвует в фильтрации), благодаря чему фильтры сочетают высокую пылеёмкость с низким начальным сопротивлением. Между соседними карманами установлены сепараторы-ограничители — это предотвращает раздувание и взаимное слипание карманов при рабочих скоростях потока, характерное для многих дешёвых аналогов. Все швы карманов проварены ультразвуком для герметичности, фильтрующий материал зафиксирован в оцинкованной П-образной рамке через уплотнительную ленту либо вклейку в профиль с дополнительным уплотнителем.
Серия выпускается в трёх глубинах карманов — 360, 381 и 600 мм. Глубина 360–381 мм (классы G4 для предфильтрации) применяется в компактных приточных установках, глубина 600 мм (классы M5–F9) — стандарт центральных систем HVAC, чистых помещений, операционных, фармпроизводства, где требуется большая пылеёмкость и высокая эффективность при одновременно низком сопротивлении. Число карманов в типоразмере (3P, 4P, 5P, 6P, 8P, 10P, 12P) указывается в артикуле и определяет площадь медиа и расход — чем больше карманов, тем выше ресурс и ниже перепад давления.
Что даёт класс G4 в системе вентиляции
Класс G4 — рабочая лошадка первой ступени приточных систем вентиляции. Задача фильтра — отсечь крупные частицы диаметром от 10 мкм (пыль, пыльца, пух, волокна, насекомые, листовой мусор, абразивный песок) ещё на входе воздушного тракта, пока они не попали на дорогостоящие финишные ступени (M5–F9) и не привели к засорению теплообменников, вентиляторов, датчиков и ТЭНов.
Эффективность по синтетической пыли ASHRAE ≥90% — это стандартный показатель грубого барьера, достаточный для офисных, торговых, промышленных зданий, складов, паркингов, вентиляции общественных пространств. При типовой запылённости наружного воздуха (50–200 мкг/м³) фильтр G4 продлевает ресурс финишной ступени F7–F9 в 5–10 раз, что окупает его стоимость на первой же замене.
Класс G4 не задерживает мелкие частицы PM2.5 и PM1 (менее 30% удержания) — это не его задача. Для производств с высокими требованиями к чистоте воздуха (фарма, микроэлектроника, чистые помещения ISO 5–8) G4 всегда ставится в паре с последующей ступенью M6–F9, а не используется самостоятельно.
Конструктивные особенности
Типоразмеры и характеристики — класс G4
В таблице — 8 типоразмер(ов) фильтра ФЗМ-КПФ в классе G4. Другие классы этой серии (при наличии) — в разделе "Связанные карточки" ниже.
| Артикул | Ш×В, мм | Глубина, мм | Карманов | Расход, м³/ч | Начальный перепад, Pa | Площадь медиа, м² |
|---|---|---|---|---|---|---|
| ФЗМ-КПФ-592x592x360-G4-6P | 592×592 | 360 | 6 | 3400 | 60 | 2.6 |
| ФЗМ-КПФ-490x592x360-G4-5P | 490×592 | 360 | 5 | 2850 | 60 | 2.2 |
| ФЗМ-КПФ-287x592x360-G4-3P | 287×592 | 360 | 3 | 1700 | 60 | 1.3 |
| ФЗМ-КПФ-490x490x360-G4-5P | 490×490 | 360 | 5 | 2375 | 60 | 1.8 |
| ФЗМ-КПФ-592x592x381-G4-6P | 592×592 | 381 | 6 | 3400 | 55 | 3.0 |
| ФЗМ-КПФ-490x592x381-G4-5P | 490×592 | 381 | 5 | 2850 | 55 | 2.6 |
| ФЗМ-КПФ-287x592x381-G4-3P | 287×592 | 381 | 3 | 1700 | 55 | 1.6 |
| ФЗМ-КПФ-490x490x381-G4-5P | 490×490 | 381 | 5 | 2375 | 55 | 2.2 |
* Расход указан номинальный при соответствующем начальном перепаде. Начальный перепад задан при указанной номинальной производительности. Конечное сопротивление фильтра — 250–450 Pa в зависимости от применения и требований к эксплуатационному ресурсу.
Где применяется
Связанные карточки
Другие классы серии ФЗМ-КПФ — та же конструкция, другая эффективность фильтрации:
Другие фильтры класса G4 — тот же класс очистки в других конструкциях:
Часто задаваемые вопросы
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, протокол испытаний, сертификат соответствия
Подбор
Консультация инженера
Подберём типоразмер под конкретную AHU / посадочное место
* Внешний вид фильтра может отличаться от изображений на сайте в зависимости от типоразмера. Все артикулы соответствуют заявленным техническим характеристикам и классу фильтрации.
** Технические характеристики могут быть уточнены по результатам типовых испытаний. Для проектной документации запросите актуальный паспорт и протокол испытаний конкретного артикула.
