KADAMM K804802618 — секторная антенна 698–2690 МГц, 4 системы излучателей, 18,1 дБи, 8 портов, RET

Код: 2001920
0 ₽
Цена по запросу

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
Пишите: sales@bbrc.ru
KADAMM · Антенны

KADAMM K804802618 — секторная панельная антенна 698–2690 МГц, 4 системы излучателей, 18,1 дБи, 8 портов, встроенный RET

Панельная секторная антенна базовых станций с излучающими системами 2×698–960 МГц и 2×1427–2690 МГц и кросс-поляризацией ±45°. Электрический наклон 2–12° регулируется дистанционно по AISG 2.0, блок RET в комплекте.

KADAMM K804802618
2×698–960 / 2×1427–2690 МГц
Диапазон
18,1 дБи
Усиление
65°/65°
Ширина луча (Г)
2–12°
Электрический наклон
8×4.3-10
Разъёмы
1499 мм
Высота

О модели

Коротко: KADAMM K804802618 — 2×698–960 / 2×1427–2690 МГц, 8 портов, длина 1499 мм, масса 26 кг, усиление 14,7 / 18,1 дБи. От ближайшей модели KADAMM K804802618v01 отличается так: корпус короче на 581 мм (1499 против 2080 мм); легче на 8 кг (26 против 34 кг).

Главное в KADAMM K804802618 — рабочий диапазон 2×698–960 / 2×1427–2690 МГц и ширина ДН 65°. Рядом в линейке — KADAMM K804702719. У неё усиление 19,3 дБи, у KADAMM K804802618 — 18,1 дБи.

KADAMM K804802618 — панель для сектора базовой станции сотовой сети, полосы 2×698–960 / 2×1427–2690 МГц. Главное в цифрах: 4 системы излучателей; 8 входов; горизонтальный луч 65°/65°; усиление до 18,1 дБи; наклон луча 2–12° с дистанционным управлением.

Внутри общего стеклопластикового кожуха — металлический экран-рефлектор и над ним вертикальные столбцы излучателей. Рефлектор разворачивает излучение вперёд: мощность идёт в свой сектор, тыл и соседние направления почти не засвечиваются. Ширину луча по вертикали задаёт высота столбца: чем больше в нём излучателей, тем уже луч и выше усиление; при высоте панели 1499 мм вертикальный луч равен 15,6 ± 1,2°. Каждая из 4 систем имеет собственные входы, а столбцы разных диапазонов не зависят друг от друга, поэтому их подключают к разным радиомодулям или даже передают разным операторам.

Излучатель состоит из двух диполей с поворотом на +45° и −45°. Благодаря кроссполяризационной развязке более 15–17 дБ две ортогональные поляризации почти независимы, и одна система работает как два тракта: в схеме 2T2R (MIMO 2×2) либо на поляризационно-разнесённый приём, где отдельная вторая антенна уже не требуется. Отсюда и число входов: 8 — это 4 системы по две поляризации. Системы разных диапазонов развязаны на 25 (R1 / R2); ≥25 (R1, R2 / Y1, Y2) дБ, так что соседние радиомодули друг другу не мешают.

Форма диаграммы: ширина луча по горизонтали 65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 20–25 дБ — в тыл уходит примерно в 100 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 15–16 дБ — меньше перелёта сигнала в дальние соты.

Вертикальный луч всего 15,6 ± 1,2°, и зону обслуживания определяет наклон. Наклон равен углу на границу соты, то есть арктангенсу высоты подвеса, делённой на радиус, плюс половина ширины луча в вертикальной плоскости. На мачте 40 м при радиусе соты 2 км выходит примерно 8,9°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 /3GPP. Механический наклон 0–15° от кронштейна оставляют для грубой настройки: он поднимает задний лепесток и уводит края сектора вверх.

Тракт: при КСВН менее 1,5 от входа отражается не больше 4 % мощности; на вход допускается 400 Вт; уровень IM3 не выше −150 дБн (два тона по 20 Вт, IEC 62037); разъёмы 8 × розетка 4.3-10 с выводом снизу. При нескольких мощных несущих на сайте пассивная интермодуляция критична: продукты смешения попадают в приём и повышают шум сектора. Чтобы линия целиком соответствовала цифре антенны, перемычки и разъёмы нужны того же класса — под эту задачу и разработаны разъёмы 4.3-10, компактнее 7/16 и с более устойчивым контактом. По постоянному току излучатели соединены с землёй, поэтому статика стекает на опору.

Механические данные: размеры 1499 × 379 × 198 мм по высоте, ширине и глубине; масса 26 кг и ещё 5,5 кг на монтажный комплект; крепление на трубу Ø50–Ø115 мм; работа при −50…+65 °C; ветер до 216 км/ч. При 150 км/ч ветер даёт 330 / 130 / 550 Н (фронт / бок / тыл); фронтальные — около 34 кгс, их вместе с изгибающим моментом кронштейн и труба передают опоре.

Чем KADAMM K804802618 отличается от похожих моделей

По сравнению с KADAMM K804802618v01У KADAMM K804802618 корпус короче на 581 мм (1499 против 2080 мм); легче на 8 кг (26 против 34 кг); усиление ниже на 0,9 дБ в диапазоне 698–960 МГц (14,7 против 15,6 дБи); вертикальный луч шире в диапазоне 698–960 МГц (12,6–15,6° против 9–11°); механический наклон 0–15° против 0–10°. Короткая решётка легче и меньше парусит: её выбирают для крыш, стоек с ограничением по нагрузке и малых высот подвеса, где дальность не главное.
По сравнению с KADAMM K804802618v02У KADAMM K804802618 корпус короче на 1181 мм (1499 против 2680 мм); легче на 16 кг (26 против 42 кг); усиление ниже на 1,9 дБ в диапазоне 698–960 МГц (14,7 против 16,6 дБи); вертикальный луч шире в диапазоне 698–960 МГц (12,6–15,6° против 7,6–8,8°); механический наклон 0–15° против 0–8°. Короткая решётка легче и меньше парусит: её выбирают для крыш, стоек с ограничением по нагрузке и малых высот подвеса, где дальность не главное.
По сравнению с KADAMM K804702719У KADAMM K804802618 тяжелее на 3,4 кг (26 против 22,6 кг); усиление ниже на 1,2 дБ в диапазоне 1427–2690 МГц (18,1 против 19,3 дБи); сечение корпуса 379×198 против 446×198 мм.

Диаграммы направленности

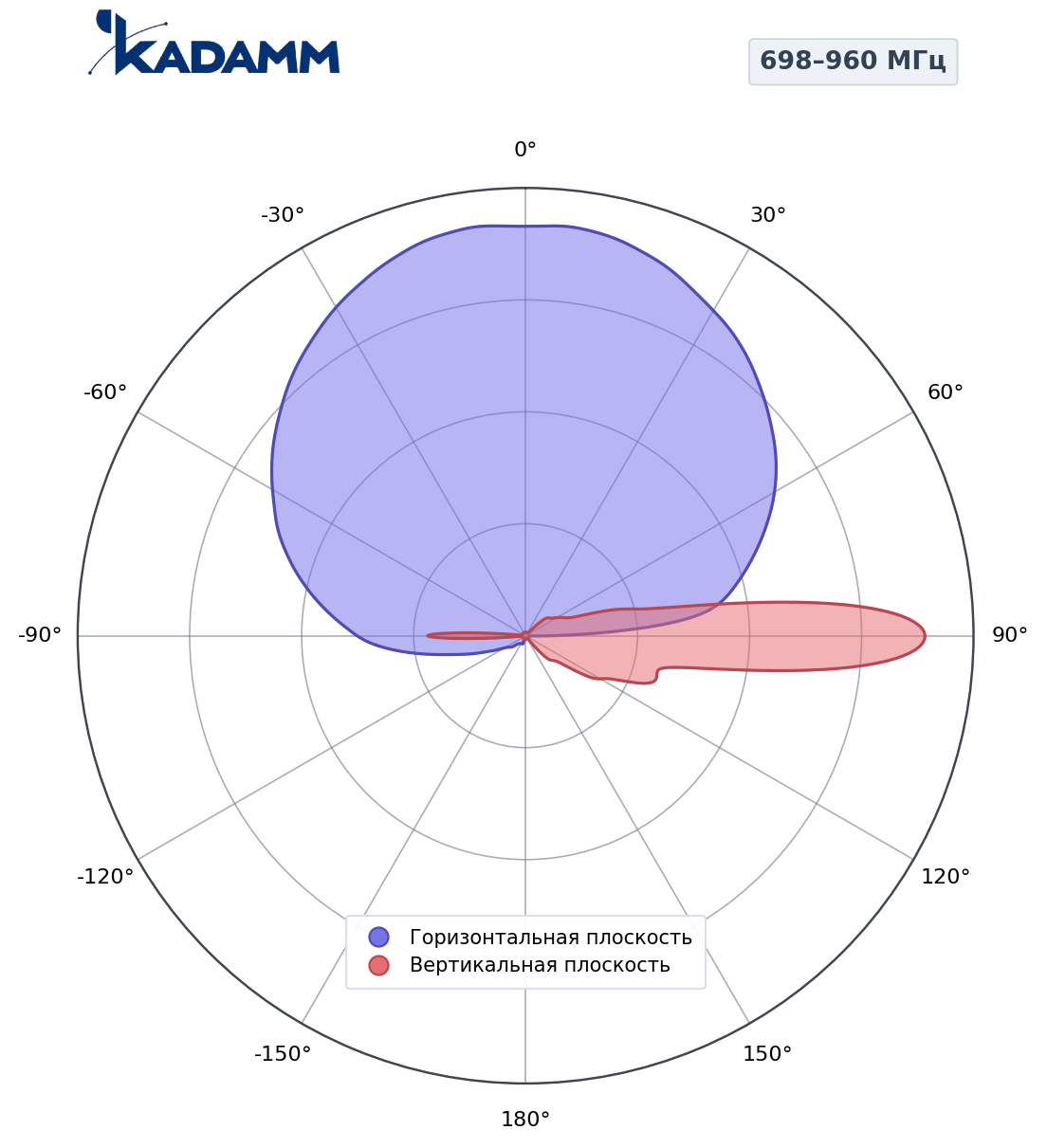

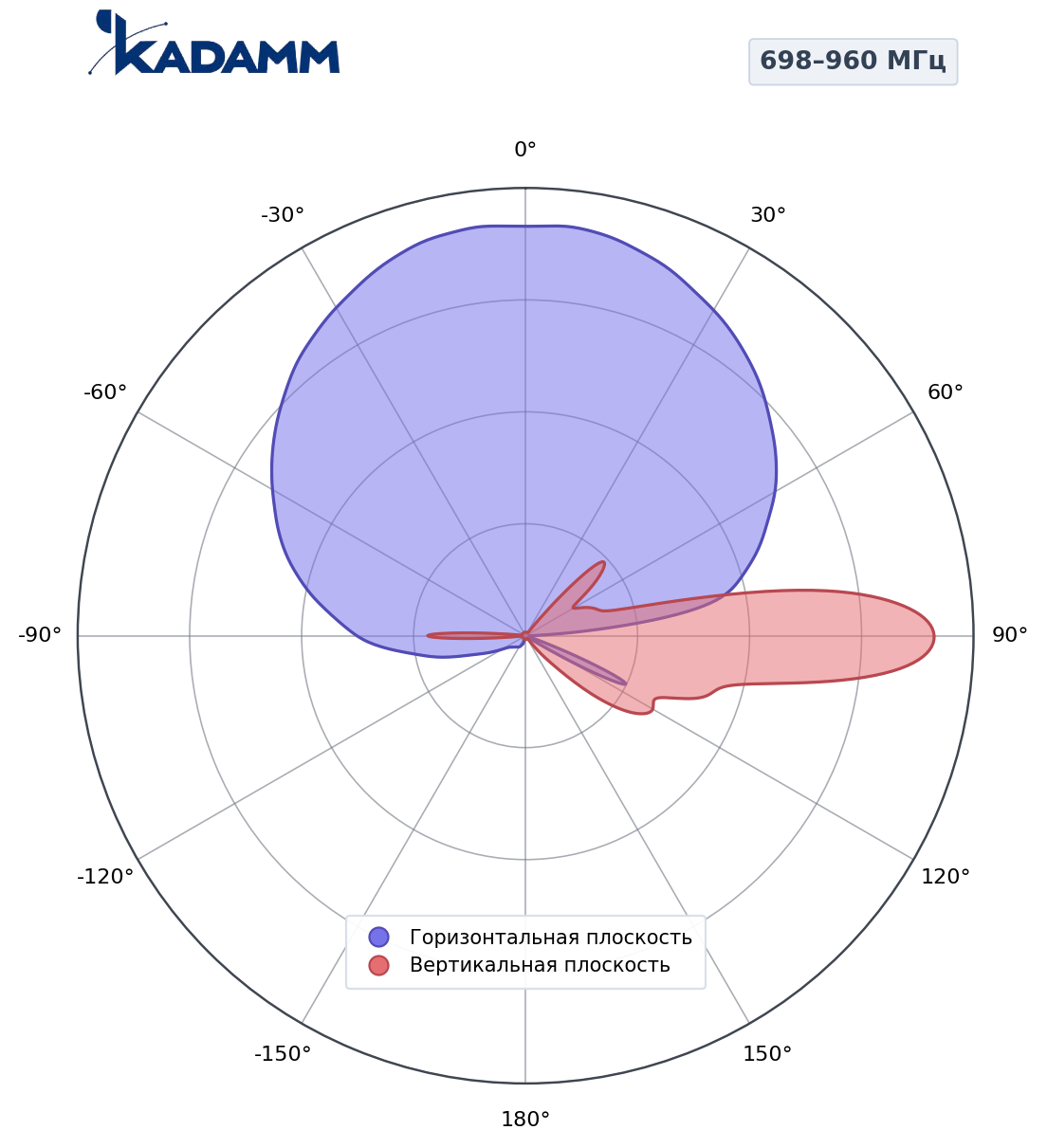

Диаграмма направленности KADAMM K804802618, 698–960 МГц
698–960 МГц
горизонтальная и вертикальная плоскости
Диаграмма направленности KADAMM K804802618, 1427–2690 МГц
1427–2690 МГц
горизонтальная и вертикальная плоскости

Диаграммы направленности KADAMM K804802618 в полосах 698–960 МГц, 1427–2690 МГц — нормированные, в полярных координатах.

Ключевые особенности

Четыре системы в одной панели2×698–960 / 2×1427–2690 МГц, ±45°, 8 портов (8 × розетка 4.3-10) — MIMO 2×2 в каждой системе, MIMO 4×4 при объединении парных систем.
Усиление до 18,1 дБиПолотно высотой 1499 мм даёт 13,7–14,7 / 16,3–18,1 дБи по поддиапазонам при ширине луча 65°/65° в горизонтальной плоскости.
Дистанционный наклон RETЭлектрический наклон 2–12°, управление по AISG 2.0, блок RET установлен на заводе и входит в комплект. Механический наклон 0–15°.
Чистый трактIM3 не выше −150 дБн при двух несущих по 43 дБм, КСВН не более 1,5, развязка между входами >25 дБ.
Мощность и защитаДо 400 / 200 Вт на порт при 50 °C, заземление по постоянному току.
Всепогодное исполнениеРадом — стеклопластик, рабочая температура −50…+65 °C, ветер до 216 км/ч.

Электрические характеристики

Массив R1/R2: 2×698–960 МГц

Параметр698–806 МГц790–862 МГц824–894 МГц880–960 МГц
Поляризация±45°
Усиление при среднем наклоне, дБи13,714,014,414,7
Усиление во всём диапазоне наклонов, дБи13,5 ± 0,513,8 ± 0,514,2 ± 0,314,5 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость67 ± 5°66 ± 4°64 ± 4°62 ± 4°
Ширина ДН по уровню −3 дБ, вертикальная плоскость15,6 ± 1,2°14,2 ± 1,2°13,4 ± 1,1°12,6 ± 1°
Коэффициент защитного действия (отношение вперёд/назад), дБ>20>22>25>25
Поляризационная развязка (кроссполяризационная), дБ>15>15>15>17
Подавление первого бокового лепестка, дБ>15>15>16>16
Электрический наклон2–12°
КСВНменее 1,5
Развязка между входами одной системы, дБ>25
Развязка между входами разных систем, дБ≥25 (R1 / R2); ≥25 (R1, R2 / Y1, Y2)
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)400 Вт
ГрозозащитаЗаземление по постоянному току

Массив Y1/Y2: 2×1427–2690 МГц

Параметр1427–1518 МГц1710–1920 МГц1920–2200 МГц2200–2490 МГц2490–2690 МГц
Поляризация±45°
Усиление при среднем наклоне, дБи16,317,217,617,918,1
Усиление во всём диапазоне наклонов, дБи16,1 ± 0,517,1 ± 0,517,5 ± 0,517,8 ± 0,518,0 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость69 ± 5°67 ± 6°65 ± 5°65 ± 5°60 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость8,1 ± 0,6°6,8 ± 0,6°5,8 ± 0,5°5,3 ± 0,5°4,9 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ>24>26>25>25>25
Поляризационная развязка (кроссполяризационная), дБ>18>19>22>21>21
Подавление первого бокового лепестка, дБ>15>17>16>17>15
Электрический наклон2–12°
КСВНменее 1,5
Развязка между входами одной системы, дБ>25
Развязка между входами разных систем, дБ≥28 (Y1, Y2 / R1, R2)
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)200 Вт
Протокол RETAISG 2.0 /3GPP
ГрозозащитаЗаземление по постоянному току

Механические характеристики

ПараметрЗначение
Разъёмы8 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)1499 × 379 × 198 мм
Размеры упаковки1740 × 445 × 250 мм
Масса антенны26 кг
Масса монтажного комплекта5,5 кг
Масса в упаковке36 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)330 / 130 / 550 Н
Максимальная скорость ветра216 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Механический наклон0–15°
Рабочая температура−50…+65 °C
Крепление на трубуØ50–Ø115 мм

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B28 / n28UL 703–748 / DL 758–803 МГцFDDLTE 700 (APT)
B20 / n20UL 832–862 / DL 791–821 МГцFDDLTE 800
B5 / n5UL 824–849 / DL 869–894 МГцFDDLTE 850
B8 / n8UL 880–915 / DL 925–960 МГцFDDGSM900, UMTS900, LTE 900
B3 / n3UL 1710–1785 / DL 1805–1880 МГцFDDGSM1800, LTE 1800
B1 / n1UL 1920–1980 / DL 2110–2170 МГцFDDUMTS2100, LTE 2100
B40 / n402300–2400 МГцTDDLTE TDD 2300
B7 / n7UL 2500–2570 / DL 2620–2690 МГцFDDLTE 2600
B38 / n382570–2620 МГцTDDLTE TDD 2600
B41 / n412496–2690 МГцTDDLTE/NR TDD 2600 (полный)

В таблице — диапазоны 3GPP (TS 36.101, TS 38.101-1), у которых и UL, и DL полностью лежат в рабочих полосах антенны.

Стандарты и протоколы

✓
AISG 2.0 — дистанционная установка электрического наклона 2–12° по кабелю AISG
✓
IEC 62037 — измерение пассивной интермодуляции; у этой модели IM3 ≤−150 дБн
✓
IEC 61169-54 — присоединительные размеры разъёмов: 8 × розетка 4.3-10
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41

Применение

Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам антенна покрывает сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800; в обозначениях 3GPP это B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41. Каждой панели — свой сектор; азимут и угол места для неё задают по модели радиопокрытия.

Луч 65°/65° рассчитан на классическую схему из трёх секторов — город, пригород, посёлки, промзоны: три панели закрывают круг и делят ёмкость поровну.

Многосистемная панель упрощает модернизацию сайта: вместо двух–трёх старых антенн — одна, опора разгружается по месту и ветру, а радиомодули разных диапазонов или операторов получают свои входы.

Как подобрать

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 2×698–960 / 2×1427–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. 8 входов; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.

Ширина луча. 65°/65° подбирают под секторизацию: 65° — три сектора, 33° — шесть или вытянутая зона, 90° — широкий сектор малой соты.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (15,6 ± 1,2°) и сравните с наклоном панели — 2–12°.

Тракт. На вход допускается подавать до 400 Вт. Для низкой IM3 всей линии перемычки и разъёмы должны быть того же класса.

Опора. Кронштейн и трубу Ø50–Ø115 мм рассчитывают на массу 26 кг и ветровую нагрузку 330 / 130 / 550 Н.

Комплект поставки

Антенна KADAMM K804802618, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.

Сравнение с похожими антеннами KADAMM

ПараметрK804802618K804802718K804702720K804702719K804702719sK804702718
ФотоKADAMM K804802618KADAMM K804802718KADAMM K804702720KADAMM K804702719KADAMM K804702719sKADAMM K804702718
Диапазон частот2×698–960 / 2×1427–2690 МГц2×694–960 / 2×1695–2690 МГц2×698–960 / 2×1427–2690 МГц2×698–960 / 2×1427–2690 МГц2×690–960 / 2×1710–2690 МГц2×617–894 / 2×1710–2690 МГц
Поляризация4×±45°4×±45°4×±45°4×±45°4×±45°4×±45°
Ширина ДН по уровню −3 дБ65°/65°65°/65°65°/65°65°/65°33°/33°65°/65°
Коэффициент усиления18,1 дБи18 дБи19,7 дБи19,3 дБи18,5 дБи18 дБи
Электрический наклон2–12°, RET2–12°, RET2–12°, RET2–12°, RET2–12°, RET2–14° / 2–12°, RET
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Вопросы и ответы

У панели 8 входов, это 4 системы излучателей. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Два однотрактных модуля одного диапазона на одну систему подключают через комбайнер, учитывая его потери.

Модуль каждого диапазона занимает свою систему — развязка между системами не менее 25 (R1 / R2); ≥25 (R1, R2 / Y1, Y2) дБ. Если радиомодулей больше, чем систем у антенны, диапазоны объединяют комбайнером на входе, учитывая в расчёте линии его вносимые потери и класс по интермодуляции. По перечню радиомодулей на сектор подберём модель с нужным числом входов.

Верхний край луча по уровню −3 дБ направляют на границу соты. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (15,6 ± 1,2°): для мачты 40 м и радиуса 2 км — около 8,9°, для крыши 25 м и радиуса 800 м — около 9,6°.

Электрический наклон панели — 2–12°, этого хватает для типовых высот подвеса. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.

Да. Наклон задаёт привод RET по протоколу AISG 2.0 /3GPP: команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Такая возможность выручает при оптимизации сети, появлении новых сайтов поблизости и сезонных колебаниях нагрузки.

Привод подключают к порту AISG на панели или через модем в фидере; в заказе уточните, входит ли в комплект блок RET и какой кабель управления к нему потребуется. В этом случае механический наклон кронштейна задают при начальной установке и больше не меняют.

Цифра показывает, насколько продукты интермодуляции третьего порядка слабее несущих в стандартном испытании по IEC 62037: на антенну подают два тона по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Попав в приёмный канал, эти продукты поднимают шум сектора и снижают чувствительность.

Параметр имеет значение, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Перемычки, разъёмы и кабели линии выбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе низкая интермодуляция самой панели теряет смысл.

Масса панели — 26 кг, монтажного комплекта — ещё 5,5 кг. Ветер 150 км/ч даёт 330 / 130 / 550 Н (фронт / бок / тыл), спереди — около 34 кгс. Для проверки мачты или трубостойки на прочность и прогиб (с учётом обледенения) эти значения берут вместе с высотой подвеса и числом панелей и кабелей на опоре.

Кронштейн рассчитан на трубу Ø50–Ø115 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту.

По числу секторов в схеме сайта. С лучом 65°/65° ставят, как правило, три панели — их сектора стыкуются, и вокруг опоры нет провалов. У каждой панели свой сектор и свои радиомодули; ёмкость сайта распределяется по секторам.

Если зона вытянута вдоль дороги или нужна большая ёмкость, число секторов меняют, а с ним и ширину луча панели.

Да. Тип разъёма (розетка 4.3-10, 7/16 DIN или N) и его расположение на корпусе — снизу или сзади — задают при производстве партии. В стандартном исполнении у KADAMM K804802618: 8 × розетка 4.3-10, снизу.

Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.

KADAMM K804802618 — запросить цену и сроки
Подберём конфигурацию, монтажный комплект и блок RET под вашу площадку. Сроки поставки уточняйте у менеджера.

Артикул для заказа — KADAMM K804802618, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K804802618 могут уточняться без уведомления.

Поставляем KADAMM K804802618 — секторная антенна 698–2690 МГц, 4 системы излучателей, 18,1 дБи, 8 портов, RET под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
